Jak działają hamulce w naczepie? Pneumatyka, ABS, EBS i usterki

Bezpieczeństwo w transporcie drogowym, zwłaszcza przy operowaniu ciężkimi pojazdami, zależy w ogromnej mierze od sprawności układu hamulcowego. Naczepa, stanowiąca znaczną część masy zestawu, wymaga niezawodnego systemu hamulcowego, który współpracuje z ciągnikiem siodłowym. W tym artykule przyjrzymy się dogłębnie, jak działają hamulce w naczepie od podstaw pneumatyki, przez zaawansowane systemy elektroniczne, aż po praktyczne aspekty diagnostyki i konserwacji, podkreślając ich fundamentalne znaczenie dla bezpieczeństwa na drodze.

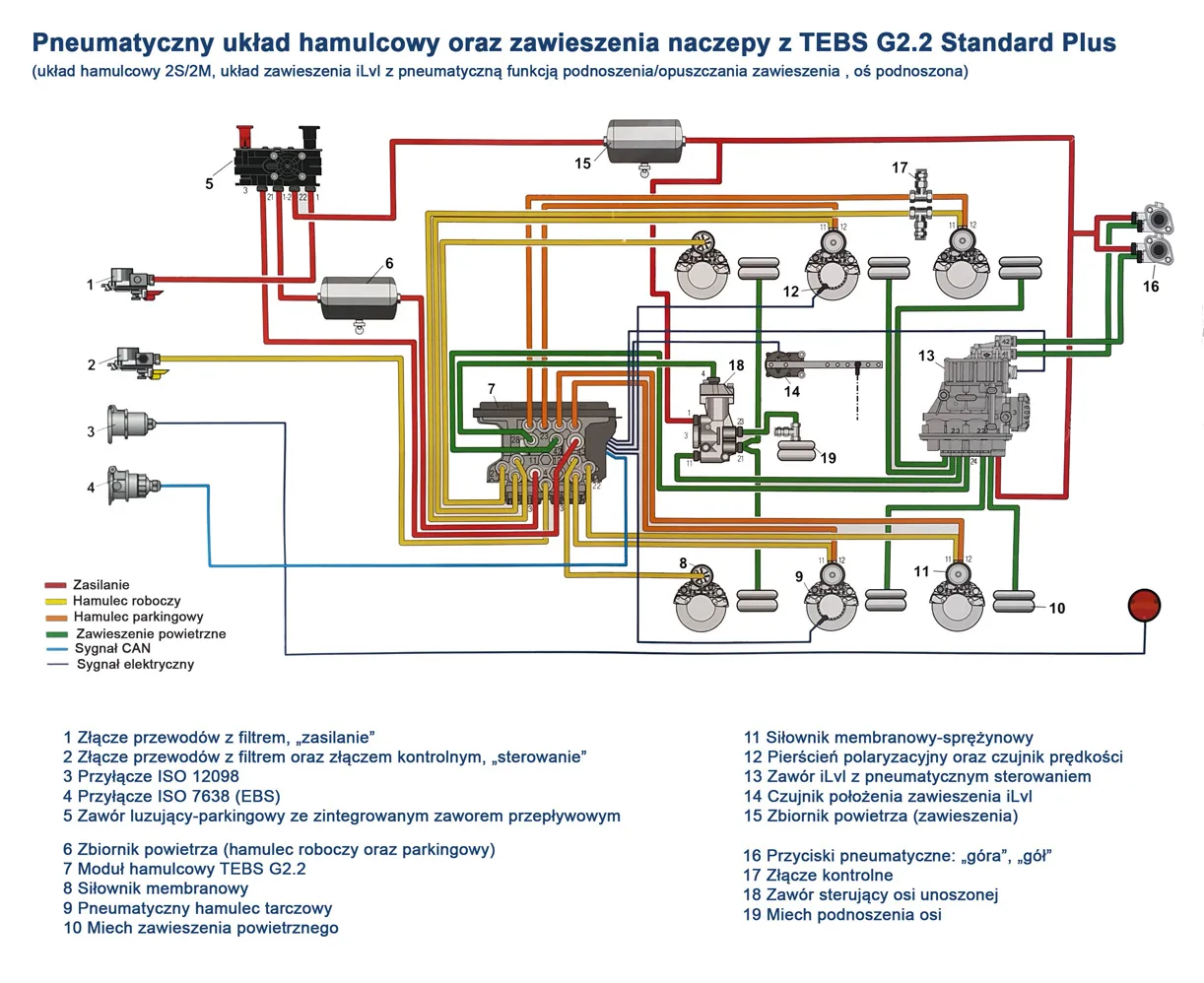

Pneumatyka w naczepie: jak działa serce układu hamulcowego?

Podstawą działania hamulców w naczepie jest układ pneumatyczny, zasilany sprężonym powietrzem z ciągnika siodłowego. To właśnie powietrze pod ciśnieniem jest siłą napędową, która pozwala na skuteczne zatrzymanie tak masywnego pojazdu.

Proces uruchamiania hamulców w naczepie rozpoczyna się w kabinie kierowcy, kiedy ten naciska pedał hamulca w ciągniku siodłowym. Oto, jak przebiega ten proces krok po kroku:

1. Naciśnięcie pedału hamulca w ciągniku powoduje uwolnienie sprężonego powietrza z głównego zbiornika powietrza ciągnika.
2. Powietrze to przepływa przez zawór sterujący hamulcami ciągnika, który moduluje ciśnienie w zależności od siły nacisku na pedał.
3. Zmodyfikowane ciśnienie powietrza jest przesyłane do naczepy poprzez żółty przewód pneumatyczny (przewód hamowania).
4. W naczepie powietrze trafia do zaworu sterującego naczepy (często nazywanego przekaźnikiem ciśnienia lub zaworem hamulca przyczepy).
5. Zawór sterujący naczepy, reagując na napływające powietrze, otwiera drogę sprężonemu powietrzu ze zbiorników powietrza znajdujących się na naczepie do siłowników hamulcowych.
6. Powietrze pod ciśnieniem wpływa do siłowników hamulcowych, które są zamontowane przy każdym kole.
7. Wewnątrz siłownika ciśnienie powietrza napiera na membranę lub tłok, który z kolei naciska na dźwignię hamulcową.
8. Dźwignia hamulcowa uruchamia mechanizm wykonawczy albo szczęki hamulców bębnowych rozsunięte dociskają do bębna, albo klocki hamulców tarczowych są dociskane do tarczy hamulcowej.
9. W tym samym czasie, czerwony przewód pneumatyczny (przewód zasilania) utrzymuje stałe ciśnienie w układzie naczepy, zapewniając gotowość do działania hamulców.
10. Po zwolnieniu pedału hamulca w ciągniku, zawór sterujący w ciągniku odcina dopływ powietrza, a powietrze z siłowników hamulcowych naczepy jest uwalniane do atmosfery przez zawór wydechowy, co powoduje cofnięcie się mechanizmów hamulcowych i zwolnienie hamulców.

Żółty i czerwony przewód pneumatyczny to absolutnie kluczowe elementy dla poprawnego działania i bezpieczeństwa całego układu hamulcowego naczepy. Żółty przewód, nazywany przewodem hamowania, odpowiada za przesyłanie sygnału sterującego czyli informacji o tym, jak mocno kierowca naciska pedał hamulca. Jego szczelność i drożność są niezbędne, aby hamulce w naczepie w ogóle zadziałały. Czerwony przewód, zwany przewodem zasilania, dostarcza sprężone powietrze ze zbiorników ciągnika do zbiorników na naczepie, zapewniając stałe źródło energii dla siłowników hamulcowych. Awaria któregokolwiek z tych przewodów, na przykład nieszczelność, może prowadzić do poważnych problemów z hamowaniem, a w skrajnych przypadkach do całkowitej utraty hamulców w naczepie.

Oto kluczowe komponenty pneumatycznego układu hamulcowego naczepy:

• Siłowniki hamulcowe: Są to urządzenia, które zamieniają ciśnienie sprężonego powietrza na siłę mechaniczną, uruchamiającą mechanizm hamulcowy przy kołach. Zazwyczaj są to siłowniki sprężynowo-membranowe, gdzie powietrze naciska na membranę, a sprężyna odpowiada za powrót tłoka po zwolnieniu hamulca.
• Zawór sterujący naczepy (przekaźnikowy): Ten element jest sercem pneumatycznego układu hamulcowego naczepy. Reaguje na sygnał ciśnienia z ciągnika i odpowiednio dozuje sprężone powietrze ze zbiorników naczepy do siłowników hamulcowych. Zapewnia szybką reakcję i pozwala na precyzyjne sterowanie siłą hamowania.
• Zbiorniki powietrza: Naczepy zazwyczaj posiadają własne zbiorniki na sprężone powietrze, które stanowią zapas energii dla hamulców. Zapewniają one możliwość hamowania nawet w przypadku chwilowego spadku ciśnienia w układzie ciągnika lub odłączenia przewodów.
• Mechanizmy wykonawcze (hamulce tarczowe lub bębnowe): Są to elementy bezpośrednio odpowiedzialne za generowanie siły tarcia, która spowalnia koła. Mogą to być hamulce tarczowe (bardziej nowoczesne i skuteczne) lub bębnowe (klasyczne, nadal spotykane).

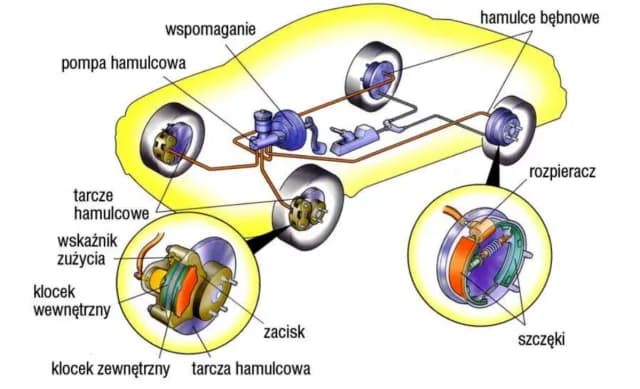

Hamulce tarczowe czy bębnowe w naczepach: które rozwiązanie dominuje?

W przeszłości hamulce bębnowe były powszechnie stosowane w naczepach. Ich budowa opiera się na szczękach, które po uruchomieniu rozsuwają się i dociskają do wewnętrznej powierzchni bębna zamontowanego na piaście koła. Choć są to rozwiązania sprawdzone i stosunkowo proste w budowie, z czasem okazały się mniej efektywne, szczególnie w trudnych warunkach i przy intensywnym hamowaniu, gdzie mogły ulegać przegrzewaniu i spadkowi skuteczności.

Współczesne naczepy w zdecydowanej większości wyposażone są w hamulce tarczowe. Ich popularność wynika z szeregu zalet: są bardziej wydajne, lepiej odprowadzają ciepło, co przekłada się na mniejszą podatność na przegrzewanie i stabilniejszą pracę, a także oferują lepszą modulację siły hamowania. Ponadto, hamulce tarczowe są zazwyczaj łatwiejsze w obsłudze serwisowej i często posiadają systemy automatycznej regulacji, co ułatwia utrzymanie ich w optymalnej sprawności.

Poniższa tabela porównuje główne cechy hamulców tarczowych i bębnowych w kontekście ich zastosowania w naczepach:

Inteligentna rewolucja: ABS a system EBS w naczepach

Nowoczesne naczepy to nie tylko zaawansowana mechanika, ale także inteligentna elektronika, która znacząco podnosi poziom bezpieczeństwa i efektywności hamowania. Systemy takie jak ABS i EBS odgrywają kluczową rolę w zapobieganiu wypadkom i zapewnieniu stabilności całego zestawu.

System ABS (Anti-Lock Braking System) to podstawowe zabezpieczenie, które zapobiega blokowaniu się kół podczas gwałtownego hamowania. Działa on w oparciu o czujniki monitorujące prędkość obrotową każdego koła. Gdy system wykryje, że któreś z kół zaczyna się blokować (przestaje się obracać mimo ruchu pojazdu), moduł sterujący ABS błyskawicznie zmniejsza ciśnienie w obwodzie hamulcowym tego koła, pozwalając mu odzyskać przyczepność. Dzięki temu kierowca zachowuje możliwość sterowania pojazdem nawet podczas awaryjnego hamowania, co jest nieocenione w unikaniu przeszkód.

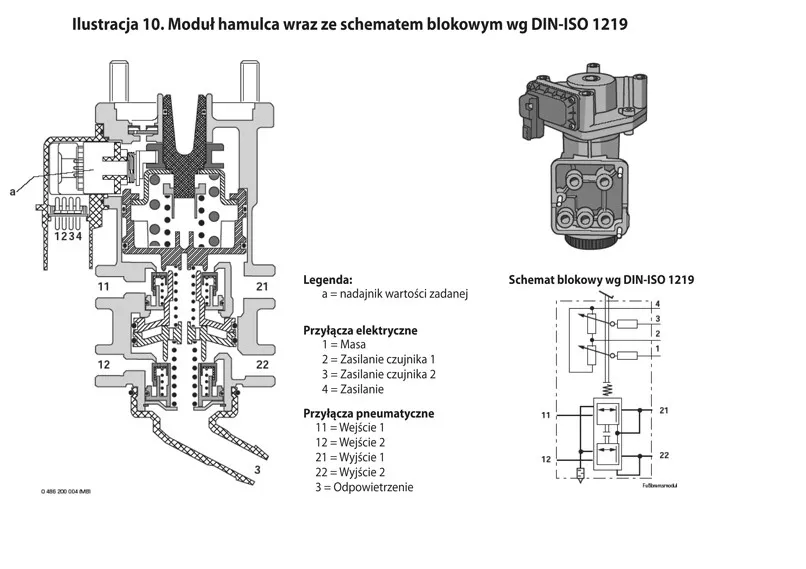

EBS (Electronic Braking System) to znacznie bardziej zaawansowany system, który stanowi ewolucję ABS. W EBS sygnał o hamowaniu z ciągnika jest przesyłany do naczepy drogą elektroniczną, a nie pneumatyczną. Ma to kluczowe znaczenie, ponieważ skraca czas reakcji układu hamulcowego do milisekund. Co więcej, EBS pozwala na precyzyjne, elektroniczne sterowanie siłą hamowania dla każdego koła z osobna, uwzględniając takie czynniki jak obciążenie naczepy czy jej prędkość. Dzięki temu możliwe jest osiągnięcie optymalnego rozkładu sił hamowania, co znacząco skraca drogę hamowania i poprawia stabilność całego zestawu, minimalizując ryzyko zarzucenia naczepy.

Integracja systemu EBS z ciągnikiem siodłowym jest absolutnie kluczowa dla optymalnego działania całego zestawu. Elektroniczne przekazywanie sygnału o hamowaniu pozwala na płynną i skoordynowaną współpracę hamulców ciągnika i naczepy. System EBS potrafi "dogadać się" z systemem hamulcowym ciągnika, dostosowując siłę hamowania naczepy do aktualnych warunków i działań kierowcy. Ta zaawansowana komunikacja między pojazdami zapewnia maksymalną stabilność i kontrolę, szczególnie podczas hamowania w zakrętach czy na śliskiej nawierzchni.

Najpopularniejsi producenci systemów EBS w Polsce to:

• Knorr-Bremse
• Wabco
• Haldex

Najczęstsze usterki hamulców w naczepie i ich rozpoznawanie

Sprawny układ hamulcowy to podstawa bezpieczeństwa, dlatego kluczowe jest, aby kierowcy potrafili rozpoznać potencjalne problemy. Znajomość najczęstszych usterek pozwala na szybką reakcję i uniknięcie poważniejszych konsekwencji.

Jedną z najczęstszych przyczyn problemów z hamulcami w naczepie jest spadek ciśnienia w układzie. Może on wynikać z drobnych, ale istotnych nieszczelności na przewodach pneumatycznych, złączach, zaworach lub w samych siłownikach. Taka nieszczelność prowadzi do osłabienia siły hamowania, a w skrajnych przypadkach może nawet spowodować niekontrolowane zaciąganie się hamulców, gdy ciśnienie spadnie poniżej pewnego poziomu krytycznego.

Nierównomierne hamowanie, objawiające się "ściąganiem" zestawu na jedną stronę podczas hamowania, jest kolejnym częstym problemem. Może być ono spowodowane różnicami w stanie technicznym hamulców po lewej i prawej stronie naczepy. Przyczyny mogą być różne: niewłaściwa regulacja hamulców bębnowych, nierównomierne zużycie okładzin hamulcowych, uszkodzone tarcze, czy też niesprawne siłowniki hamulcowe po jednej ze stron. Taki stan rzeczy znacząco obniża skuteczność hamowania i może prowadzić do utraty kontroli nad pojazdem.

Zdarza się również, że hamulce naczepy blokują się po postoju, co jest szczególnie niebezpieczne. Najczęstszymi winowajcami są tutaj awarie zaworu sterującego naczepy, który może nieprawidłowo zwalniać ciśnienie z układu, zatarte mechanizmy hamulcowe (szczęki lub klocki), które nie wracają do pozycji spoczynkowej, lub wspomniany już spadek ciśnienia w układzie, który może powodować zaciągnięcie hamulców postojowych.

Kierowca powinien zwracać uwagę na następujące sygnały alarmowe:

• Kontrolki ABS/EBS na desce rozdzielczej: Zapalenie się tych kontrolek sygnalizuje problem z systemem elektronicznym. Może to być awaria czujnika prędkości koła, uszkodzenie przewodu sygnałowego lub problem z samym modułem sterującym.
• Syczenie powietrza: Nienaturalne syczenie dochodzące z okolic układu hamulcowego jest niemal zawsze oznaką nieszczelności w układzie pneumatycznym. Należy natychmiast zlokalizować źródło wycieku i je usunąć.
• Wydłużona droga hamowania: Jeśli zestaw wyraźnie dłużej się zatrzymuje niż zazwyczaj, może to świadczyć o osłabieniu siły hamowania, spowodowanym na przykład spadkiem ciśnienia lub zużyciem elementów ciernych.
• Dziwne dźwięki podczas hamowania: Zgrzytanie, stukanie czy inne nietypowe odgłosy mogą wskazywać na problemy z mechanizmami hamulcowymi, takie jak luźne elementy, uszkodzone tarcze czy bębny.

Przeczytaj również: Naczepa VARIOS: Regulowana wysokość Klucz do transportu

Diagnostyka i konserwacja: jak dbać o układ hamulcowy naczepy?

Regularna diagnostyka i właściwa konserwacja układu hamulcowego naczepy to inwestycja w bezpieczeństwo i długowieczność pojazdu. Zaniedbania w tym zakresie mogą prowadzić do kosztownych napraw i, co gorsza, do niebezpiecznych sytuacji na drodze.

Każdy kierowca powinien przed wyruszeniem w trasę przeprowadzić podstawową kontrolę układu hamulcowego naczepy:

• Wizualna ocena stanu tarcz i klocków/okładzin: Należy sprawdzić, czy nie są one nadmiernie zużyte lub uszkodzone.
• Kontrola szczelności układu pneumatycznego: Po zatankowaniu powietrza do pełna, należy nasłuchiwać, czy nie ma wycieków powietrza z przewodów, złącz lub siłowników.
• Sprawdzenie stanu przewodów pneumatycznych: Upewnij się, że przewody nie są popękane, przetarte ani nadmiernie naprężone.
• Test działania hamulców: Podczas ruszania należy delikatnie nacisnąć pedał hamulca, aby upewnić się, że hamulce naczepy działają równomiernie i z odpowiednią siłą.

W przypadku hamulców bębnowych konieczna jest okresowa regulacja luzu między szczękami a bębnem. Proces ten zazwyczaj wygląda następująco:

1. Zlokalizuj śrubę regulacyjną, zazwyczaj znajdującą się na dźwigni rozpieraka wewnątrz bębna hamulcowego.
2. Obracaj śrubą regulacyjną (zazwyczaj kluczem), aż poczujesz lekki opór przy obracaniu bębnem ręką.
3. Następnie cofnij śrubę o około 1-2 obroty, aby zapewnić niewielki luz i swobodne obracanie się bębna.
4. Powtórz czynność dla wszystkich hamulców bębnowych w naczepie.
5. Po regulacji należy ponownie przetestować działanie hamulców.

W nowoczesnych naczepach z hamulcami tarczowymi, regulacja jest często automatyczna, co znacznie upraszcza obsługę. Jednak nadal kluczowa jest diagnostyka komputerowa. Pozwala ona na odczytanie kodów błędów zapisanych w pamięci sterowników systemów EBS i ABS. Dzięki temu można precyzyjnie zidentyfikować źródło problemu, np. uszkodzony czujnik, wadliwy moduł sterujący czy problem z komunikacją między podzespołami. Diagnostyka komputerowa umożliwia również weryfikację parametrów pracy systemu i sprawdzenie jego prawidłowego działania.

Podczas okresowego przeglądu układu hamulcowego w serwisie, szczególną uwagę należy zwrócić na następujące elementy:

• Stan zacisków hamulcowych: Sprawdzenie ich ruchomości, obecności luzów i ewentualnych oznak korozji.
• Stan tarcz i klocków hamulcowych: Dokładna ocena grubości okładzin i powierzchni tarcz pod kątem zużycia i uszkodzeń.
• Szczelność układu pneumatycznego: Dokładne sprawdzenie wszystkich przewodów, złącz, zaworów i siłowników pod kątem wycieków.
• Stan elementów zawieszenia i układu kierowniczego: Luzy w tych układach mogą wpływać na pracę hamulców i stabilność pojazdu.
• Czystość elementów hamulcowych: Zanieczyszczenia, kurz i brud mogą negatywnie wpływać na pracę hamulców, dlatego ważne jest ich okresowe czyszczenie.
• Stan amortyzatorów: Sprawne amortyzatory mają wpływ na docisk kół do nawierzchni, co pośrednio wpływa na skuteczność hamowania.
