Witajcie! Dziś zajmiemy się tematem, który spędza sen z powiek wielu właścicielom Fiatów Ducato lokalizacją i problemami ze sterownikiem centralnego zamka. Jeśli Wasz zamek odmawia posłuszeństwa, nie działa pilot, albo drzwi otwierają się i zamykają same, to ten artykuł jest dla Was. Pokażę Wam, gdzie szukać tego kluczowego elementu w różnych generacjach Ducato i co można zrobić, gdy zacznie sprawiać kłopoty.
Sterownik centralnego zamka w Ducato gdzie go szukać i co warto wiedzieć przed naprawą?
- Lokalizacja sterownika (modułu BSI/Body Computer) różni się w zależności od generacji Ducato.
- W Ducato II (1994-2006) często jest to osobny moduł, np. za skrzynką bezpieczników lub schowkiem pasażera.
- W Ducato III (X250, 2006-2014) i IV (X290, od 2014) funkcje zamka są zintegrowane z modułem BSI (Body Computer) po stronie kierowcy.
- Typowe objawy awarii to brak reakcji na pilota, samoczynne zamykanie/otwieranie, problemy z siłownikami.
- Częstą przyczyną uszkodzeń są "zimne luty" lub wilgoć.
Zrozumienie roli sterownika centralnego zamka w Ducato
Sterownik centralnego zamka, często określany jako moduł BSI (Body System Interface) lub Body Computer, to serce systemu zarządzającego drzwiami w Waszym Ducato. Odpowiada on nie tylko za otwieranie i zamykanie zamków na komendę z kluczyka czy pilota, ale często integruje również inne funkcje związane z komfortem i bezpieczeństwem, takie jak oświetlenie wnętrza, alarm czy sterowanie szybami. Jego prawidłowe działanie jest kluczowe dla codziennego użytkowania pojazdu.
Najczęstsze objawy awarii czy to na pewno wina modułu?
Zanim zaczniecie rozkręcać pół deski rozdzielczej, warto wiedzieć, jakie symptomy mogą wskazywać na problem ze sterownikiem. Do najczęstszych należą:
- Brak reakcji na pilota: Pilot działa, bateria jest nowa, a samochód milczy.
- Samoczynne zamykanie lub otwieranie: Drzwi żyją własnym życiem, co może być nie tylko irytujące, ale i niebezpieczne.
- Niedziałające siłowniki: Jeden lub więcej zamków nie reaguje na centralne zamykanie, mimo że słychać pracę mechanizmu.
- Problemy z oświetleniem wnętrza: Lampki w kabinie nie zapalają się po otwarciu drzwi, co czasem jest powiązane z modułem BSI.
- Całkowity brak działania centralnego zamka: Żadne drzwi nie reagują ani na pilota, ani na kluczyk w zamku.
Pamiętajcie jednak, że te objawy mogą mieć też inne przyczyny, dlatego diagnostyka jest tak ważna.
Szybka diagnostyka: sprawdź te 3 rzeczy, zanim zaczniesz rozkręcać auto
Zanim sięgniecie po narzędzia, proponuję wykonać kilka prostych kroków, które mogą szybko wskazać problem lub go wykluczyć:
- Sprawdź baterię w pilocie: To najprostsza i najczęstsza przyczyna problemów z pilotem. Czasem wystarczy wymiana na nową.
- Zweryfikuj bezpieczniki: Znajdź w instrukcji obsługi (lub w internecie) bezpieczniki odpowiedzialne za centralny zamek i sprawdź ich stan. Czasem wystarczy jeden przepalony bezpiecznik, by cały system przestał działać.
- Obejrzyj okablowanie w drzwiach: Szczególnie w miejscu, gdzie przewody przechodzą z karoserii do drzwi (tzw. "peszel"). Tam często dochodzi do przetarć i uszkodzeń izolacji, które mogą powodować zwarcia lub przerwy w obwodzie.
Jeśli te proste kroki nie przyniosą rezultatu, czas przyjrzeć się bliżej samemu sterownikowi.
Gdzie znajdziesz sterownik centralnego zamka w Ducato? Lokalizacja dla każdej generacji
Kluczową kwestią jest fakt, że lokalizacja modułu sterującego centralnym zamkiem w Fiatach Ducato zmieniała się na przestrzeni lat i zależała od generacji pojazdu. Dlatego tak ważne jest, aby wiedzieć, z jakim modelem mamy do czynienia, zanim zaczniemy poszukiwania.

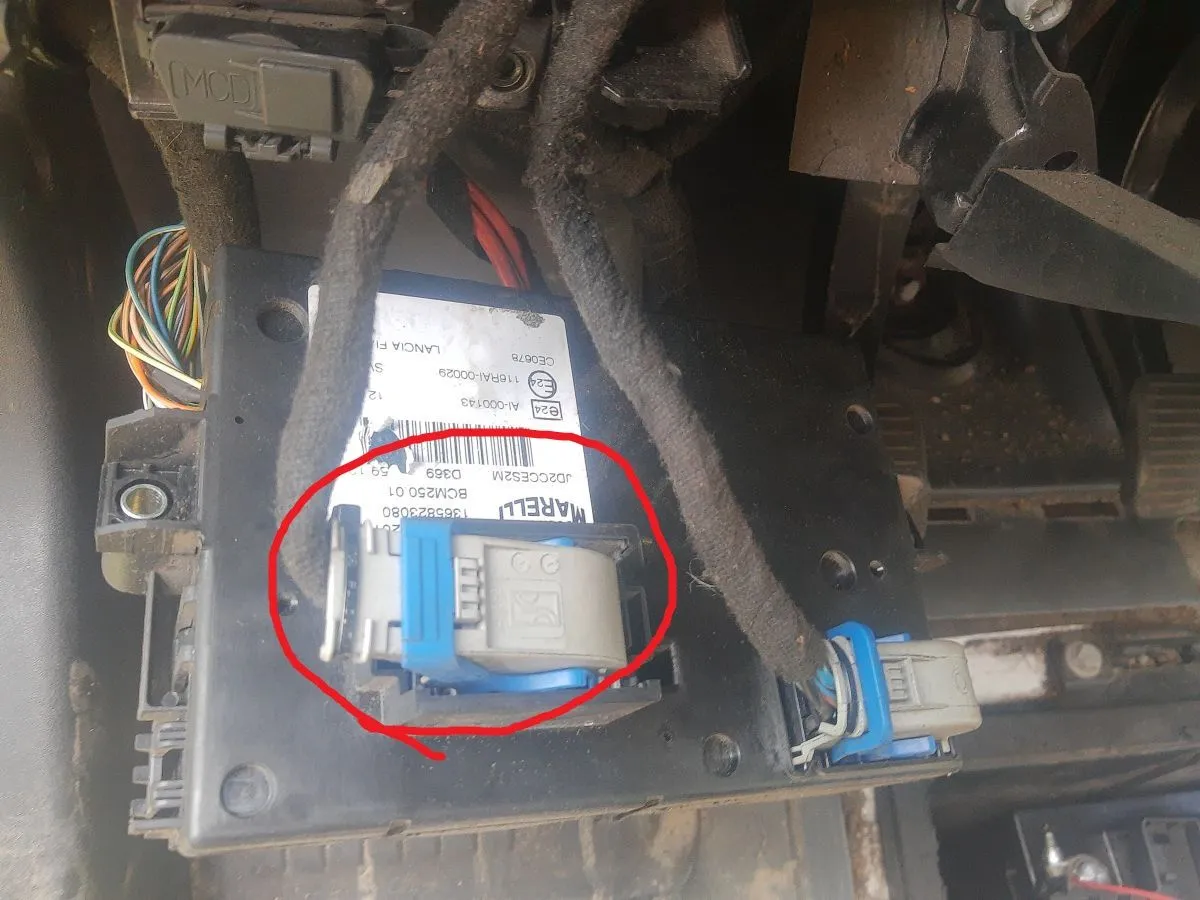

Weteran szos: Fiat Ducato II (1994-2006) gdzie szukać czarnej skrzynki?
W przypadku starszych modeli, takich jak Fiat Ducato II produkowany w latach 1994-2006, sterownik centralnego zamka jest zazwyczaj osobnym, niezależnym modułem. W wersjach sprzed liftingu (do około 2002 roku) często można go znaleźć w kilku miejscach: po lewej stronie pod deską rozdzielczą, w okolicy kolumny kierownicy, ukryty za główną skrzynką bezpieczników. Czasami zdarzało się, że był montowany również w okolicach schowka pasażera, nierzadko za nim lub w jego pobliżu. Wersje po liftingu mogły mieć nieco inaczej rozlokowane elementy, ale generalnie szukajcie go w tych rejonach.
Nowsza generacja: Fiat Ducato III (X250, 2006-2014) wszystko w jednym module BSI
Przechodząc do generacji Fiat Ducato III (oznaczenie X250, produkowanej od 2006 do około 2014 roku), sytuacja się zmienia. Tutaj funkcje sterowania centralnym zamkiem są już w pełni zintegrowane z modułem BSI, czyli Body System Interface, nazywanym potocznie "Body Computer". Ten centralny moduł elektroniczny znajduje się zazwyczaj za główną skrzynką bezpieczników, która umiejscowiona jest pod deską rozdzielczą po stronie kierowcy. Aby się do niego dostać, często konieczne jest zdemontowanie dolnej osłony deski rozdzielczej.
Najnowsze modele: Fiat Ducato IV (X290, od 2014) jak dostać się do Body Computera?
W najnowszej odsłonie Fiata Ducato, czyli generacji IV (oznaczenie X290, produkowanej od 2014 roku), zasada jest podobna jak w poprzedniku. Sterowanie centralnym zamkiem nadal stanowi integralną część modułu BSI. Lokalizacja tego modułu jest analogiczna znajdziemy go w okolicach głównego panelu bezpieczników i przekaźników, pod deską rozdzielczą po stronie kierowcy. Warto zaznaczyć, że w niektórych nowszych wersjach tego modelu moduł BSI może być ściślej powiązany z tzw. modułem komfortu, co może nieco komplikować diagnostykę.
Jak zidentyfikować właściwy moduł? Praktyczne wskazówki
Po zlokalizowaniu potencjalnego miejsca, gdzie znajduje się sterownik, trzeba go jeszcze właściwie zidentyfikować. Nie zawsze jest to łatwe, zwłaszcza gdy mamy do czynienia z modułem BSI, który integruje wiele funkcji.

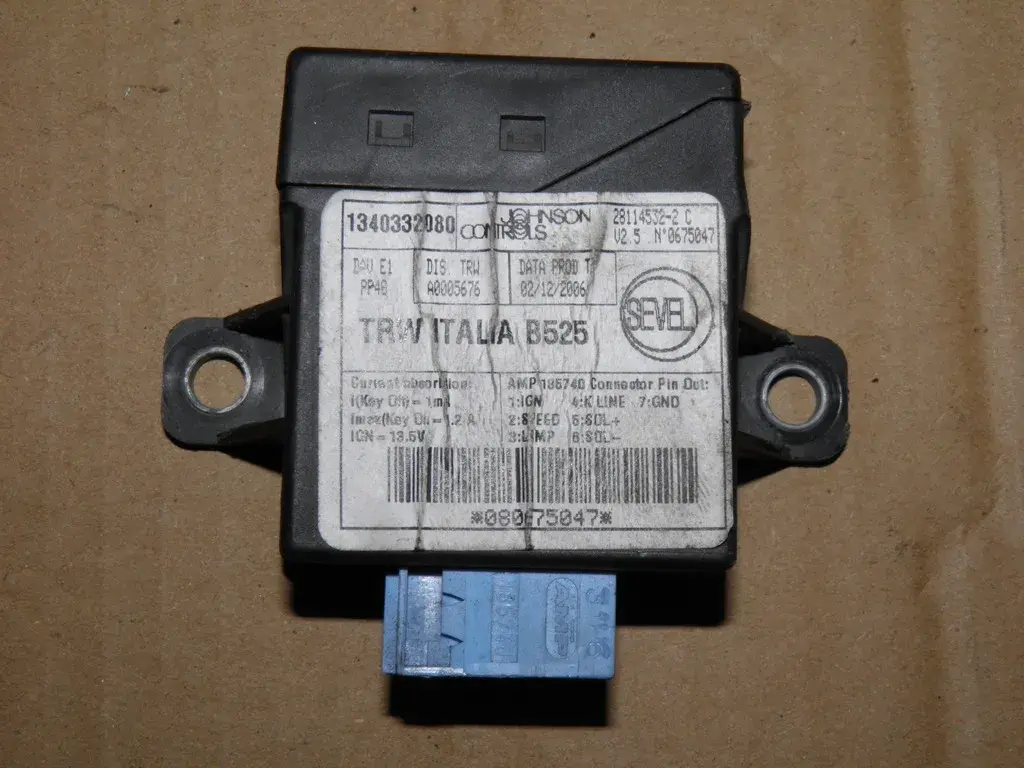

Na co zwrócić uwagę? Wygląd, oznaczenia i numery seryjne
Oto kilka cech, które pomogą Wam rozpoznać sterownik centralnego zamka:
- Wygląd: Zazwyczaj jest to czarna, plastikowa skrzynka o nieregularnym kształcie, do której podłączona jest spora wiązka kabli za pomocą kilku dużych złączy (wtyczek).
- Oznaczenia: Na obudowie modułu powinny znajdować się naklejki z numerami seryjnymi, numerami części oraz informacjami o producencie. Często są to renomowane firmy z branży motoryzacyjnej, takie jak Magneti Marelli czy Delphi.
- Położenie: W starszych modelach będzie to osobny moduł, w nowszych zintegrowany z większym blokiem bezpieczników i przekaźników.
Porównanie znalezionego modułu ze zdjęciami w internecie lub w instrukcji serwisowej może być bardzo pomocne.
Jak bezpiecznie odpiąć wtyczki i wymontować sterownik?
Gdy już zidentyfikujecie moduł, czas na jego demontaż. Pamiętajcie o bezpieczeństwie:
- Odłącz akumulator: To absolutnie kluczowy krok! Zawsze odłączcie klemę minusową akumulatora przed rozpoczęciem jakichkolwiek prac przy elektronice. Odczekajcie chwilę po odłączeniu, aby systemy zdążyły się rozładować.
- Zlokalizuj zatrzaski: Wtyczki zazwyczaj posiadają specjalne zatrzaski lub dźwignie, które należy nacisnąć lub podważyć, aby je odpiąć. Nie używajcie nadmiernej siły!
- Delikatne odpinanie: Jeśli wtyczka stawia opór, sprawdźcie, czy na pewno wszystkie zatrzaski zostały zwolnione. Czasem potrzebny jest mały płaski śrubokręt do delikatnego podważenia.
- Demontaż modułu: Sterownik może być przykręcony śrubami lub mocowany na zatrzaskach. Zidentyfikujcie sposób mocowania i ostrożnie go odkręćcie lub odepnijcie.
Sterownik zlokalizowany co dalej? Możliwe ścieżki naprawy
Po udanym zlokalizowaniu i ewentualnym wymontowaniu sterownika, pojawia się pytanie: co dalej? Istnieje kilka ścieżek, które możecie obrać, w zależności od problemu i Waszych umiejętności.
Problem z "zimnymi lutami" czy da się to naprawić samodzielnie?
Jedną z najczęstszych przyczyn awarii modułów elektronicznych, w tym sterowników centralnego zamka w Ducato, są tzw. "zimne luty". Są to mikropęknięcia połączeń lutowanych na płytce drukowanej, które powstają na skutek wibracji, zmian temperatury lub wad produkcyjnych. Czasem uszkodzeniu ulegają również przekaźniki wewnątrz modułu. Jeśli macie doświadczenie w lutowaniu i potraficie posługiwać się lutownicą oraz podstawowym sprzętem diagnostycznym, naprawa "zimnych lutów" jest jak najbardziej możliwa do wykonania samodzielnie. Wymaga to jednak precyzji i wiedzy. W przypadku bardziej złożonych uszkodzeń, jak spalony układ scalony, lub gdy nie czujecie się pewnie, lepiej zlecić naprawę specjalistycznemu warsztatowi.
Wymiana modułu na używany: o czym musisz pamiętać (kodowanie, immobilizer)?
Jeśli naprawa nie wchodzi w grę, alternatywą jest wymiana modułu na używany. Tutaj jednak czeka Was kilka pułapek:
- Konieczność kodowania: Samodzielna wymiana modułu BSI na inny, nawet identyczny, zazwyczaj nie wystarczy. Nowy (lub używany) moduł musi zostać zakodowany do Waszego konkretnego pojazdu za pomocą specjalistycznego sprzętu diagnostycznego. Bez tego centralny zamek, a często i inne systemy, nie będą działać poprawnie.
- Immobilizer i kluczyki: Moduł BSI jest powiązany z immobilizerem pojazdu. Wymiana modułu może wymagać ponownego sparowania kluczyków z nowym sterownikiem, co również jest zadaniem dla fachowca.
- Kompatybilność: Upewnijcie się, że kupowany używany moduł jest w 100% kompatybilny z Waszym modelem Ducato (rocznik, wersja wyposażenia, numer części).
Wymiana i kodowanie modułu to zadanie, które zazwyczaj wymaga wizyty w profesjonalnym warsztacie.
Kiedy warto oddać auto do specjalisty od elektroniki samochodowej?
Moje doświadczenie podpowiada mi, że w niektórych sytuacjach lepiej nie ryzykować i od razu udać się do specjalisty. Zdecydowanie polecam wizytę u fachowca, gdy:
- Nie macie doświadczenia w pracy z elektroniką samochodową.
- Problem jest złożony i nie potraficie jednoznacznie zdiagnozować usterki.
- Konieczne jest programowanie lub kodowanie nowego modułu.
- Nie posiadacie odpowiednich narzędzi diagnostycznych (komputera diagnostycznego, interfejsów).
- Po wymianie modułu centralny zamek nadal nie działa lub pojawiają się inne problemy.
Profesjonalny warsztat dysponuje wiedzą, sprzętem i doświadczeniem, które pozwolą szybko i skutecznie rozwiązać problem.
Przeczytaj również: Samodzielny montaż centralnego zamka: Kompletny przewodnik DIY
Najczęstsze pułapki i błędy przy pracy z elektroniką Ducato
Praca z elektroniką samochodową, zwłaszcza w nowoczesnych pojazdach takich jak Ducato, niesie ze sobą pewne ryzyka. Chciałbym Was ostrzec przed kilkoma typowymi błędami, które mogą prowadzić do jeszcze większych problemów.
Dlaczego nie wolno odpinać akumulatora w nieprzemyślany sposób?
Wspomniałem już o odłączaniu akumulatora, ale warto podkreślić, że należy to robić z głową. W nowoczesnych samochodach systemy elektroniczne są ze sobą mocno powiązane. Nieprawidłowe odłączenie lub podłączenie akumulatora, zwłaszcza gdy włączony jest zapłon lub pracują inne urządzenia, może spowodować:
- Utratę ustawień fabrycznych w różnych modułach (np. radia, zegara, ustawień foteli).
- Zablokowanie radia (konieczność wprowadzenia kodu).
- Wygenerowanie błędów w systemach sterujących silnikiem, ABS, poduszkami powietrznymi.
- Uszkodzenie niektórych modułów elektronicznych.
Dlatego zawsze odłączajcie najpierw klemę minusową, a podłączajcie ją na końcu. Po podłączeniu akumulatora warto odczekać chwilę przed włączeniem zapłonu.
Jak nie uszkodzić pinów i złączy podczas demontażu?
Złącza i piny w modułach elektronicznych są często delikatne. Oto kilka rad, jak uniknąć ich uszkodzenia:
- Nie używajcie siły: Jeśli wtyczka nie chce się odpiąć, sprawdźcie dokładnie, czy wszystkie zatrzaski są zwolnione. Czasem wystarczy lekko poruszać wtyczką na boki.
- Używajcie odpowiednich narzędzi: Do podważania zatrzasków najlepiej użyć małego, płaskiego śrubokręta lub specjalnych plastikowych narzędzi do demontażu tapicerki. Unikajcie metalowych narzędzi, które mogą łatwo uszkodzić plastik.
- Zwracajcie uwagę na piny: Po odpięciu wtyczki, obejrzyjcie piny. Czy nie są wygięte, połamane lub zaśniedziałe? W razie potrzeby można je delikatnie oczyścić.
- Prawidłowe podłączanie: Przy podłączaniu wtyczki upewnijcie się, że wchodzi ona do gniazda prosto i do końca, aż poczujecie kliknięcie zatrzasku.
Ostrożność i cierpliwość to klucz do sukcesu przy pracy z delikatną elektroniką samochodową.
