Ten artykuł to kompleksowy przewodnik, który pomoże Ci zlokalizować sterownik centralnego zamka w Skodzie Octavii różnych generacji oraz samodzielnie zdiagnozować i rozwiązać najczęstsze problemy z nim związane. Dowiesz się, gdzie szukać modułu komfortu i jakie kroki podjąć, zanim zdecydujesz się na wizytę u mechanika.
Sterownik centralnego zamka w Skodzie Octavii często znajdziesz pod deską sprawdź, gdzie dokładnie i co jeszcze może szwankować
- Sterownik centralnego zamka (moduł komfortu/BCM) w Octavii I, II i III znajduje się zazwyczaj pod deską rozdzielczą po stronie kierowcy, np. nad pedałami lub w okolicy skrzynki bezpieczników.
- W Octavii IV funkcje te są głębiej zintegrowane w centralnej jednostce sterującej, co utrudnia samodzielną wymianę.
- Typowe objawy uszkodzenia to niedziałający pilot, samoczynne zamykanie/otwieranie drzwi lub problemy z oświetleniem wewnętrznym i szybami.
- Często problemem nie jest sam moduł, lecz przetarte przewody w drzwiach lub uszkodzone mikrostyki w zamkach.
- Podstawowa diagnostyka obejmuje sprawdzenie bezpieczników, baterii w pilocie i próbę kodowania kluczyka.
- Wymiana modułu komfortu wymaga jego kodowania do pojazdu, co generuje dodatkowe koszty.
Centralny zamek w Skodzie Octavii szwankuje? Sprawdź to samodzielnie!
Zanim zaczniesz szukać sterownika centralnego zamka, warto zrozumieć, co tak naprawdę mogło pójść nie tak. Z mojego doświadczenia wynika, że często problem leży gdzie indziej, a nie w samym module komfortu. Precyzyjna diagnoza to klucz do skutecznej i często tańszej naprawy.
Dlaczego centralny zamek przestał działać? Poznaj najczęstsze przyczyny
Problemy z centralnym zamkiem w Skodzie Octavii mogą mieć wiele źródeł. Oto najczęściej spotykane przyczyny, które obserwuję w swojej praktyce:
- Uszkodzony sterownik centralnego zamka (moduł komfortu/BCM): Jest to oczywiście jedna z możliwości, choć często mylona z innymi usterkami. Moduł odpowiada za wiele funkcji, więc jego awaria może objawiać się na różne sposoby.
- Przetarte przewody w wiązce drzwi: To prawdziwy "cichy zabójca" centralnego zamka, zwłaszcza w drzwiach kierowcy. Ciągłe otwieranie i zamykanie drzwi powoduje zginanie przewodów w gumowej przelotce, co z czasem prowadzi do ich przerwania.
- Uszkodzone mikrostyki w zamkach drzwi: Każdy zamek ma w sobie mikrostyki informujące moduł komfortu o stanie drzwi (otwarte/zamknięte). Ich awaria może powodować błędne odczyty, a co za tym idzie, nieprawidłowe działanie zamka, oświetlenia czy nawet alarmu.
- Słaba bateria w pilocie: Czasem najprostsze rozwiązania są najlepsze. Wyczerpana bateria w pilocie to bardzo częsta przyczyna braku reakcji centralnego zamka.
- Przepalone bezpieczniki: Centralny zamek, podobnie jak inne systemy elektryczne, jest chroniony przez bezpieczniki. Ich przepalenie całkowicie odetnie zasilanie.
Czy to na pewno sterownik? Objawy, które mogą Cię zmylić
Wielu kierowców, widząc problemy z centralnym zamkiem, od razu myśli o wymianie sterownika. Jednak te same objawy mogą wskazywać na zupełnie inne usterki. Zwróć uwagę na następujące symptomy:
- Niedziałający pilot, ale zamek działa z kluczyka: Jeśli możesz zamknąć i otworzyć drzwi mechanicznie kluczykiem, ale pilot nie reaguje, problem może leżeć w pilocie (bateria, uszkodzenie) lub w antenie odbiorczej sygnału, a nie w samym module komfortu.
- Samoczynne zamykanie lub otwieranie się drzwi: To klasyczny objaw uszkodzonego mikrostyku w jednym z zamków. Moduł dostaje błędne informacje i "myśli", że drzwi są otwierane lub zamykane, reagując w niekontrolowany sposób.
- Brak reakcji jednych lub wszystkich drzwi: Jeśli problem dotyczy tylko jednych drzwi, bardzo prawdopodobne są przetarte przewody w ich wiązce lub uszkodzony zamek. Jeśli nie reagują wszystkie drzwi, wtedy sterownik lub główny bezpiecznik staje się bardziej podejrzany.
- Niedziałające oświetlenie wewnętrzne po otwarciu drzwi: To niemal pewny znak uszkodzonego mikrostyku w zamku tych konkretnych drzwi. Moduł nie "widzi", że drzwi zostały otwarte.
- Problemy z elektrycznymi szybami: Moduł komfortu często odpowiada również za sterowanie szybami. Jeśli pojawiają się z nimi problemy, może to wskazywać na awarię samego modułu lub wiązki przewodów w drzwiach.
Pierwsze kroki w diagnostyce: Co możesz sprawdzić samodzielnie w 5 minut?
Zanim wybierzesz się do warsztatu, jest kilka prostych rzeczy, które możesz sprawdzić samodzielnie. Często to właśnie one okazują się przyczyną problemu i pozwalają zaoszczędzić czas i pieniądze.

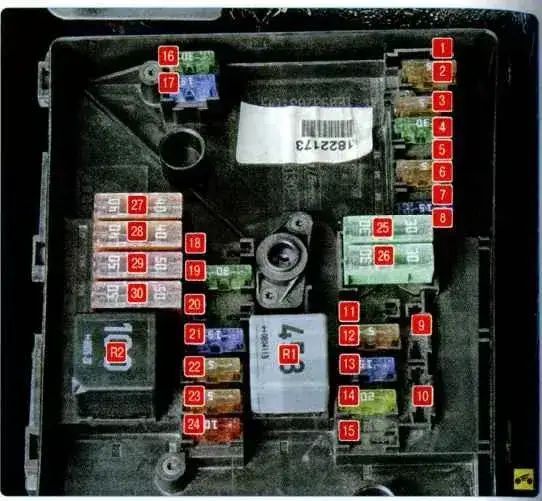

- Sprawdź bezpieczniki: Zlokalizuj skrzynkę bezpieczników (zazwyczaj pod deską rozdzielczą po stronie kierowcy lub w komorze silnika). W instrukcji obsługi pojazdu znajdziesz schemat, który bezpiecznik odpowiada za centralny zamek. Wyjmij go i sprawdź, czy włókno nie jest przerwane. Jeśli jest, wymień na nowy o tej samej wartości.
- Sprawdź baterię w pilocie: Otwórz obudowę pilota i wymień baterię na nową. Upewnij się, że wkładasz ją prawidłowo. To naprawdę częsta przyczyna!
- Spróbuj ponownie zakodować (zaadaptować) kluczyk: W wielu modelach Skody Octavii istnieje prosta procedura ponownego kodowania kluczyka, którą można wykonać samodzielnie. Często polega to na włożeniu kluczyka do stacyjki, włączeniu zapłonu i naciśnięciu przycisku na pilocie w określonej sekwencji. Dokładną instrukcję znajdziesz w instrukcji obsługi swojego samochodu.
Jeśli te proste kroki nie pomogą, kolejnym etapem jest diagnostyka komputerowa. Podłączenie samochodu do interfejsu diagnostycznego (np. VCDS, który jest bardzo popularny wśród użytkowników VAG) pozwoli odczytać kody błędów z modułu komfortu. Błędy te często precyzyjnie wskazują na uszkodzony element, np. konkretny zamek drzwi czy problem z komunikacją.
Lokalizacja sterownika centralnego zamka: Gdzie znajdziesz moduł komfortu w Octavii?
Lokalizacja sterownika centralnego zamka, czyli modułu komfortu (BCM), różni się nieco w zależności od generacji Skody Octavii. Zrozumienie, gdzie go szukać, to pierwszy krok do ewentualnej diagnozy lub wymiany.
Skoda Octavia I (1U) Gdzie szukać centralki zamka?
W Skodzie Octavii pierwszej generacji (1U) sterownik centralnego zamka jest zintegrowany z modułem komfortu. Zazwyczaj znajdziesz go pod deską rozdzielczą po stronie kierowcy, nad skrzynką z bezpiecznikami i przekaźnikami. Jest to dość popularne miejsce dla tego typu modułów w samochodach z grupy VAG z tamtego okresu.
Dostęp do modułu nad pedałami: praktyczny poradnik
Aby dostać się do modułu komfortu w Octavii I, musisz wykonać kilka prostych kroków:
- Upewnij się, że zapłon jest wyłączony, a kluczyk wyjęty ze stacyjki. Dla bezpieczeństwa możesz odłączyć akumulator.
- Odszukaj dolną osłonę deski rozdzielczej po stronie kierowcy, zazwyczaj jest ona mocowana na kilku wkrętach lub zatrzaskach.
- Odkręć wkręty i delikatnie zdemontuj osłonę. Czasem trzeba również odpiąć wtyczki od oświetlenia czy innych elementów zamocowanych do osłony.
- Po zdjęciu osłony, spójrz w górę, w okolice kolumny kierowniczej i skrzynki bezpieczników. Moduł komfortu będzie widoczny jako większa, prostokątna skrzynka z wieloma wtyczkami.
Jak zidentyfikować właściwy moduł wśród innych przekaźników?

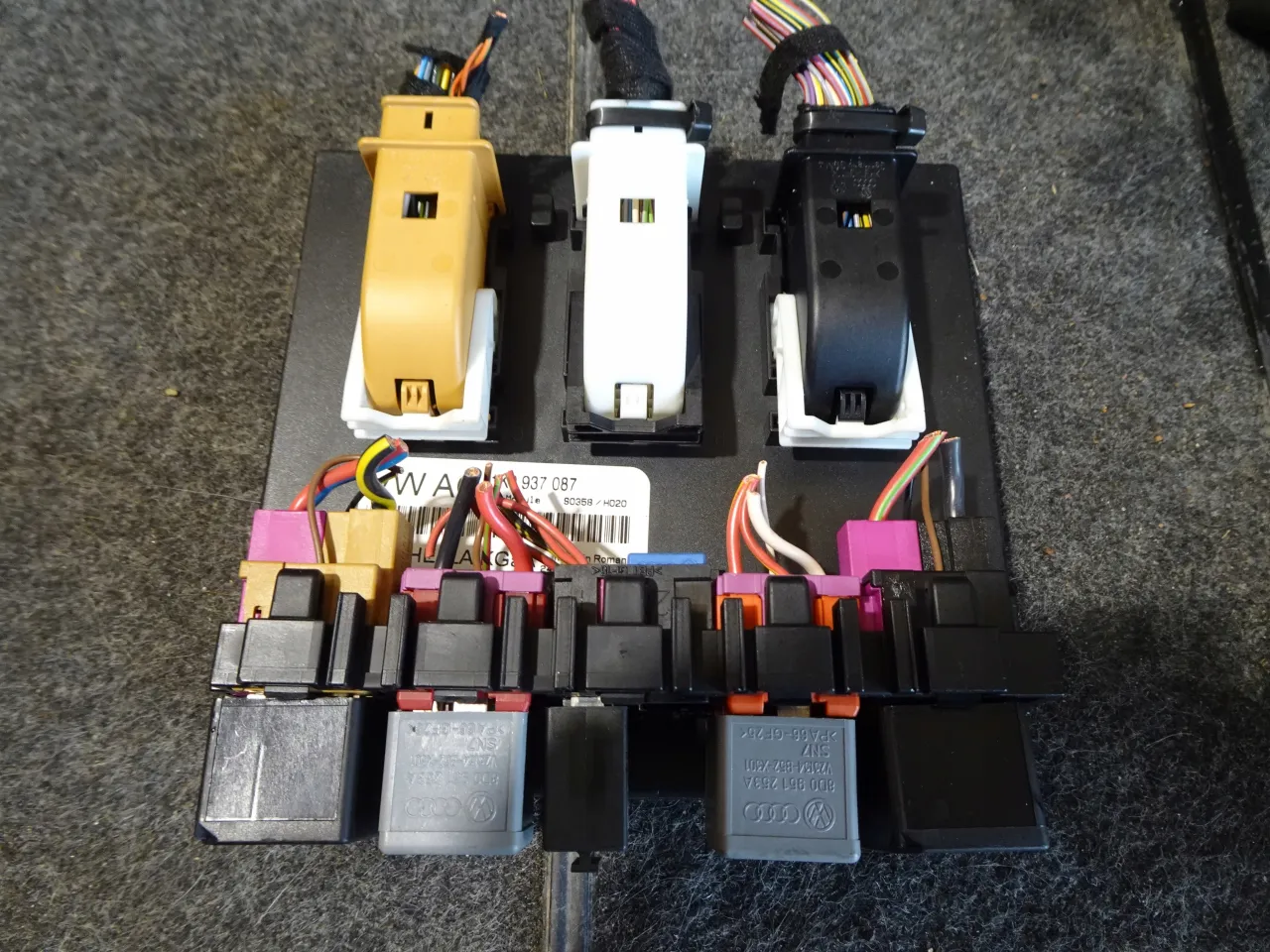

Moduł komfortu (BCM) jest zazwyczaj znacznie większy niż pojedyncze przekaźniki, które również znajdują się w tej okolicy. Ma on charakterystyczną, prostokątną obudowę i podłączonych do niego jest kilka szerokich wtyczek z dużą liczbą przewodów. Często ma też na sobie etykietę z numerem części, który jest kluczowy przy ewentualnej wymianie.
Skoda Octavia II (1Z) Znajdź sterownik pod deską rozdzielczą
W Skodzie Octavii drugiej generacji (1Z) moduł komfortu (BCM) również znajduje się po stronie kierowcy, pod deską rozdzielczą. Dostęp do niego wymaga demontażu dolnej osłony, podobnie jak w Octavii I, ale jego umiejscowienie może być nieco głębiej lub w innej orientacji.
Demontaż osłon: Jak bezpiecznie dostać się do modułu komfortu?
Dostęp do modułu komfortu w Octavii II również wymaga demontażu osłon. Oto, jak to zrobić bezpiecznie:
- Wyłącz zapłon i wyjmij kluczyk. Rozważ odłączenie akumulatora.
- Zlokalizuj dolną osłonę deski rozdzielczej po stronie kierowcy. Zazwyczaj jest ona mocowana na wkrętach (często Torx) i/lub zatrzaskach.
- Odkręć wszystkie widoczne wkręty. Delikatnie pociągnij osłonę, aby odpiąć zatrzaski. Pamiętaj o odłączeniu ewentualnych wtyczek (np. od gniazda diagnostycznego OBD, oświetlenia).
- Po zdjęciu osłony, moduł komfortu będzie widoczny w górnej części przestrzeni, często przymocowany do metalowego wspornika.
Na co zwrócić uwagę przy wersji przed i po liftingu?
Lokalizacja modułu komfortu w Octavii II jest generalnie podobna zarówno w wersji przed liftingiem (do 2008/2009 roku), jak i po liftingu (od 2009 roku). Mogą jednak występować drobne różnice w ułożeniu przewodów, typie wtyczek czy sposobie mocowania samych osłon. Zawsze warto mieć pod ręką instrukcję serwisową lub poszukać zdjęć dla konkretnego rocznika Twojego pojazdu.
Skoda Octavia III (5E) Lokalizacja i specyfika modułu BCM
W Skodzie Octavii trzeciej generacji (5E) moduł komfortu jest jeszcze bardziej zintegrowany i nazywany jest zazwyczaj Body Control Module (BCM). Jego lokalizacja to również lewa strona deski rozdzielczej, w okolicy kolumny kierowniczej, ale dostęp do niego może być nieco bardziej skomplikowany ze względu na gęstsze upakowanie elektroniki.
Czy w Octavii III dostęp jest trudniejszy?
Tak, z mojego doświadczenia wynika, że dostęp do modułu BCM w Octavii III może być nieco trudniejszy niż w poprzednich generacjach. Wynika to z faktu, że nowoczesne samochody mają coraz więcej elektroniki, a przestrzeń pod deską rozdzielczą jest coraz bardziej zagospodarowana. Demontaż osłon może wymagać większej precyzji i cierpliwości, a także znajomości kolejności demontażu poszczególnych elementów.
Rola modułu BCM: dlaczego kontroluje więcej niż tylko zamki?
Moduł BCM (Body Control Module) w Octavii III to prawdziwe centrum dowodzenia dla wielu funkcji nadwozia. Nie tylko steruje centralnym zamkiem, ale także oświetleniem zewnętrznym i wewnętrznym, elektrycznymi szybami, wycieraczkami, spryskiwaczami, a nawet niektórymi elementami systemu alarmowego. To podkreśla jego kluczową rolę w pojeździe i fakt, że jego awaria może wpływać na wiele pozornie niezwiązanych ze sobą systemów.
Skoda Octavia IV (NX) Nowa generacja, nowe wyzwania
W najnowszej Skodzie Octavii czwartej generacji (NX) mamy do czynienia z jeszcze głębszą integracją elektroniki. Funkcje centralnego zamka nie są już realizowane przez łatwo dostępny, wydzielony moduł komfortu, ale są częścią wysoce zintegrowanej centralnej jednostki sterującej BCM, która jest sercem całej architektury elektrycznej pojazdu.
Głębsza integracja elektroniki: Gdzie teraz są funkcje centralnego zamka?
W Octavii IV funkcje centralnego zamka są nierozerwalnie związane z główną jednostką sterującą BCM, która zarządza praktycznie całą elektroniką nadwozia. Oznacza to, że nie ma już "osobnego" sterownika, który można by łatwo zlokalizować i wymienić. Wszystko jest częścią jednego, złożonego systemu.
Dlaczego samodzielna wymiana może być niemożliwa?
Ze względu na zaawansowaną integrację, złożone protokoły komunikacji i wymagane procedury kodowania oraz zabezpieczenia antykradzieżowe (immobilizer), samodzielna wymiana modułu BCM w Octavii IV jest w praktyce bardzo trudna lub wręcz niemożliwa dla przeciętnego użytkownika. Wymaga to specjalistycznego sprzętu diagnostycznego i dostępu do autoryzowanych procedur serwisowych. W przypadku problemów z centralnym zamkiem w Octavii IV, wizyta w autoryzowanym serwisie lub u wyspecjalizowanego elektronika samochodowego jest zazwyczaj nieunikniona.
Problemy z centralnym zamkiem? Sprawdź inne przyczyny, zanim wymienisz moduł
Jak już wspomniałem, bardzo często problemy z centralnym zamkiem nie wynikają z uszkodzenia samego modułu komfortu. Zanim zdecydujesz się na jego wymianę, co jest kosztowną operacją, warto dokładnie sprawdzić inne, znacznie częstsze i łatwiejsze do usunięcia przyczyny.

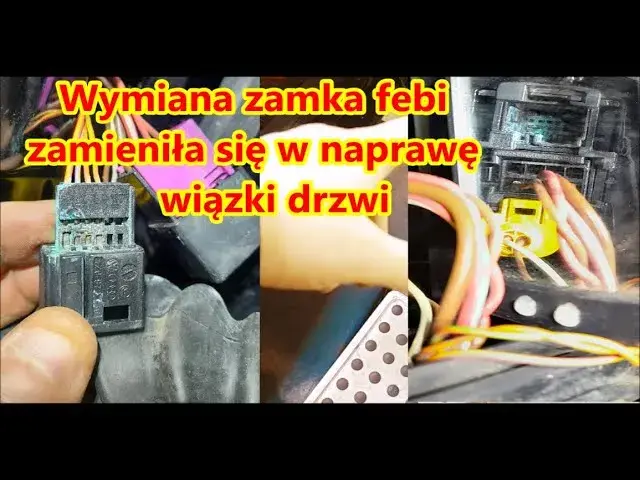

Przetarte kable w drzwiach: cichy winowajca problemów z zamkiem
Jednym z najczęstszych problemów, z jakimi spotykam się w Skodach Octaviach, są przetarte kable w gumowej przelotce między drzwiami a karoserią. Ciągłe otwieranie i zamykanie drzwi, zwłaszcza drzwi kierowcy, powoduje naprężenia i zginanie przewodów, co z czasem prowadzi do przerwania izolacji, a następnie samych żył. Objawy mogą być różne: od sporadycznego braku reakcji zamka, przez niedziałające szyby, aż po brak oświetlenia wewnętrznego.
Jak sprawdzić wiązkę w gumowej przelotce drzwi kierowcy?
Sprawdzenie wiązki przewodów w drzwiach jest stosunkowo proste i możesz to zrobić samodzielnie:
- Otwórz drzwi kierowcy na oścież.
- Zlokalizuj gumową osłonę (harmonijkę), która łączy karoserię z drzwiami.
- Delikatnie odepnij gumową osłonę z obu stron (z karoserii i z drzwi). Zazwyczaj jest ona po prostu wsunięta lub ma delikatne zatrzaski.
- Ostrożnie wysuń wiązkę przewodów z przelotki.
- Dokładnie obejrzyj wszystkie przewody. Szukaj pęknięć izolacji, przetarć, a nawet całkowicie przerwanych żył. Zwróć szczególną uwagę na przewody grubsze, które odpowiadają za zasilanie i sterowanie zamka.
- Po sprawdzeniu, upewnij się, że wszystkie przewody są prawidłowo ułożone i zamontuj gumową osłonę z powrotem.
Prosta naprawa czy konieczna wymiana całej wiązki?
Jeśli znajdziesz pojedyncze, przetarte przewody, często wystarczy je profesjonalnie przylutować i zaizolować (np. koszulką termokurczliwą). Ważne jest, aby użyć dobrej jakości lutu i solidnie zabezpieczyć połączenie. Jeśli jednak uszkodzeń jest wiele, przewody są mocno skorodowane lub wiązka jest w fatalnym stanie, bardziej opłacalna i trwała będzie wymiana całej wiązki drzwi. To zapewni spokój na długie lata.
Awaria mikrostyku w zamku: Jak go zdiagnozować i naprawić?
Mikrostyk to mały przełącznik znajdujący się w mechanizmie każdego zamka drzwi. Jego zadaniem jest informowanie modułu komfortu o tym, czy drzwi są otwarte, czy zamknięte. Kiedy mikrostyk ulega awarii, moduł otrzymuje błędne sygnały, co prowadzi do szeregu problemów z centralnym zamkiem i innymi systemami.
Objawy uszkodzonego mikrostyku: brak oświetlenia, sygnał otwartych drzwi
Uszkodzony mikrostyk w zamku drzwi może objawiać się na kilka charakterystycznych sposobów:
- Brak oświetlenia wewnętrznego po otwarciu konkretnych drzwi: Moduł nie "widzi", że drzwi zostały otwarte, więc nie aktywuje światła.
- Ciągły sygnał otwartych drzwi na desce rozdzielczej, mimo że drzwi są zamknięte: Mikrostyk "utknął" w pozycji otwartej.
- Samoczynne zamykanie lub otwieranie się drzwi: Moduł dostaje nieprawidłowe sygnały o stanie drzwi i reaguje w sposób niekontrolowany.
- Brak możliwości zamknięcia samochodu z pilota: Samochód "myśli", że jedne z drzwi są otwarte, co blokuje centralny zamek.
Wymiana czy regeneracja zamka: co się bardziej opłaca?
Jeśli diagnoza wskaże na uszkodzony mikrostyk, masz kilka opcji. W niektórych modelach i typach zamków możliwa jest wymiana samego mikrostyku, co jest najtańszym rozwiązaniem. Wymaga to jednak precyzyjnego demontażu zamka i umiejętności lutowania. Często jednak mikrostyk jest integralną częścią mechanizmu zamka, a jego wymiana jest utrudniona. W takim przypadku bardziej opłacalna może być wymiana całego mechanizmu zamka na nowy (lub używany, sprawny) lub jego regeneracja przez specjalistę, który wymieni uszkodzone elementy wewnętrzne.
Zimne luty: ukryta wada, którą można naprawić tanim kosztem
Zimne luty to kolejny, często niedoceniany problem, który może powodować sporadyczne lub stałe problemy z centralnym zamkiem. Mogą one występować zarówno na płytce drukowanej modułu komfortu, jak i wewnątrz samych zamków drzwi.
Na czym polega problem zimnych lutów w module komfortu?
Zimne luty to wady w połączeniach lutowniczych na płytce drukowanej. Powstają one na skutek starzenia się materiałów, wibracji, zmian temperatury lub wad fabrycznych. Zamiast tworzyć solidne, przewodzące połączenie, lut pęka lub nie łączy się prawidłowo z elementem. Skutkuje to przerwami w obwodzie, co objawia się sporadycznymi zanikami funkcji lub całkowitą awarią.
Kiedy warto rozważyć przelutowanie płytki sterownika?
Przelutowanie podejrzanych punktów na płytce sterownika jest opłacalną i skuteczną metodą naprawy, zwłaszcza gdy diagnostyka komputerowa wskazuje na sam moduł, a nie na konkretny zamek czy wiązkę. Jeśli masz umiejętności w zakresie elektroniki i precyzyjnego lutowania, możesz spróbować to zrobić samodzielnie. W przeciwnym razie warto zlecić to elektronikowi. Często wystarczy poprawić luty na złączach wtyczek lub na większych elementach, które są narażone na większe obciążenia termiczne.
Wymiana modułu komfortu w Skodzie Octavii: Co warto wiedzieć?
Jeśli po dokładnej diagnostyce okaże się, że to faktycznie moduł komfortu jest uszkodzony i wymaga wymiany, musisz pamiętać o kilku kluczowych kwestiach. To nie jest po prostu "plug and play".
Zakup używanego sterownika: Jak dobrać odpowiedni numer części?
Decydując się na zakup używanego modułu komfortu, absolutnie kluczowe jest dobranie odpowiedniego numeru części. Moduły te są bardzo specyficzne i różnią się w zależności od rocznika, wersji wyposażenia (np. czy auto ma elektryczne szyby z tyłu, czujniki parkowania, itp.) oraz rynku, na który samochód był przeznaczony. Numer części znajdziesz na naklejce na obudowie oryginalnego modułu. Staraj się znaleźć moduł z identycznym numerem lub przynajmniej z numerem, który jest oznaczony jako kompatybilny przez producenta.
Dlaczego kodowanie modułu po wymianie jest absolutnie konieczne?
Po wymianie modułu komfortu na inny (nawet o identycznym numerze części), niezbędne jest jego kodowanie (adaptacja) do konkretnego pojazdu. Moduł BCM jest integralną częścią sieci elektronicznej samochodu i musi być "nauczony" specyficznych ustawień Twojego auta. Kodowanie obejmuje m.in.:
- Dopasowanie do immobilizera: Nowy moduł musi zostać sparowany z kluczykami i immobilizerem pojazdu, aby samochód w ogóle mógł odpalić.
- Aktywację konkretnych funkcji: Moduł kontroluje wiele systemów. Kodowanie pozwala aktywować lub dezaktywować funkcje, które są obecne (lub nieobecne) w Twoim samochodzie (np. elektryczne szyby, światła do jazdy dziennej, czujniki parkowania).
- Usunięcie błędów i kalibrację: Po wymianie często pojawiają się błędy, które należy wykasować, a niektóre funkcje mogą wymagać kalibracji.
Kodowanie wymaga specjalistycznego sprzętu diagnostycznego (np. VCDS, ODIS) i wiedzy. Zazwyczaj jest to usługa wykonywana w warsztacie lub przez elektronika samochodowego.
Przeczytaj również: Samodzielny montaż centralnego zamka: Poradnik krok po kroku
Ile kosztuje naprawa centralnego zamka? Porównanie kosztów różnych rozwiązań
Koszty naprawy centralnego zamka mogą się znacznie różnić w zależności od przyczyny problemu i wybranej metody naprawy. Poniżej przedstawiam orientacyjne koszty, które pomogą Ci podjąć decyzję:| Rodzaj naprawy/elementu | Orientacyjny koszt |
|---|---|
| Używany moduł komfortu (bez kodowania) | 100-400 zł |
| Nowy moduł komfortu w ASO (bez kodowania) | 500-1500+ zł |
| Programowanie/kodowanie modułu komfortu | 150-400 zł |
| Naprawa przetartych przewodów w drzwiach | 100-300 zł (za drzwi, w zależności od uszkodzeń) |
| Wymiana mikrostyku w zamku (jeśli możliwa) | 150-350 zł (z robocizną) |
| Wymiana kompletnego mechanizmu zamka (używany) | 200-500 zł (z robocizną) |
| Wymiana kompletnego mechanizmu zamka (nowy) | 400-1000+ zł (z robocizną) |
Jak widać, naprawa przetartych przewodów czy wymiana mikrostyków to często znacznie tańsze rozwiązania niż wymiana całego modułu komfortu. Dlatego tak ważna jest precyzyjna diagnoza, zanim zdecydujesz się na najbardziej kosztowny wariant.
