Podłączanie radia Pioneer: Poradnik krok po kroku (ISO, problemy)

Ten praktyczny poradnik krok po kroku przeprowadzi Cię przez cały proces samodzielnego podłączania radia samochodowego marki Pioneer. Dowiesz się, jak przygotować się do montażu, bezpiecznie wymontować stare radio, prawidłowo podłączyć wszystkie przewody, a także rozwiązać najczęstsze problemy techniczne, abyś mógł cieszyć się ulubioną muzyką w drodze.

Przygotowanie do montażu radia Pioneer

Zanim zabierzesz się za montaż nowego radia Pioneer, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowany warsztat to połowa sukcesu, uwierz mi. Oto lista, co warto mieć:

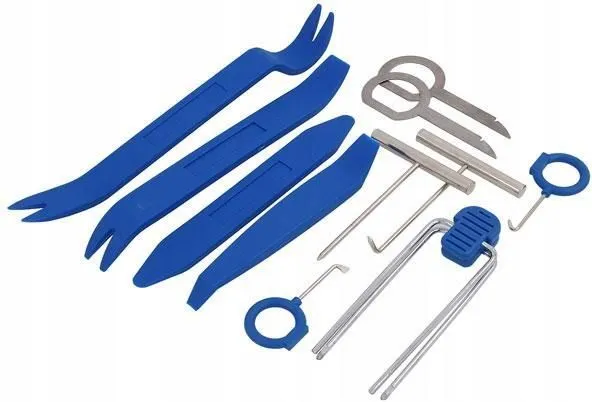

• Klucze (wyjmaki) do radia fabrycznego: Niezbędne do bezpiecznego demontażu starego sprzętu. Często są to specjalne blaszki lub druciki.
• Śrubokręty: Płaski i krzyżakowy, przydadzą się do odkręcenia ewentualnych śrub mocujących ramkę czy inne elementy deski rozdzielczej.
• Szczypce boczne/do cięcia kabli: Czasem trzeba coś przyciąć lub poprawić.
• Izolacja elektryczna: Zawsze warto mieć pod ręką, aby zabezpieczyć połączenia.
• Miernik uniwersalny (multimetr): Opcjonalny, ale bardzo pomocny! Pozwala sprawdzić napięcie i ciągłość przewodów, co jest nieocenione przy rozwiązywaniu problemów.
• Opaski zaciskowe (trytytki): Do estetycznego uporządkowania kabli.
• Latarka czołowa: Przestrzeń za radiem bywa ciemna i ciasna.

Kluczowa rola kostki ISO fundament prawidłowego podłączenia

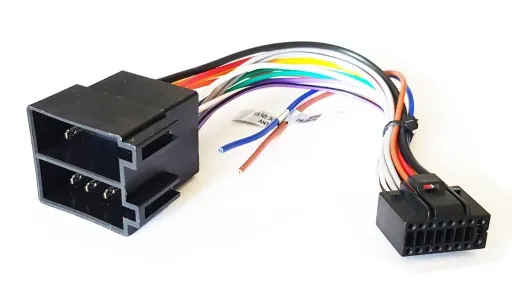

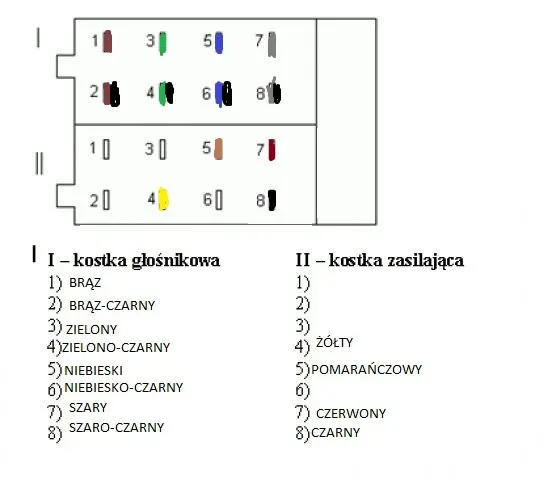

Większość radioodtwarzaczy Pioneer, które spotkasz na europejskim rynku, w tym w Polsce, wykorzystuje standardową kostkę ISO. To jest naprawdę kluczowy element! Składa się ona z dwóch głównych części: jednej odpowiedzialnej za zasilanie (zazwyczaj brązowa lub czarna) i drugiej, która obsługuje głośniki (również czarna lub brązowa). Dzięki temu standardowi, podłączenie radia Pioneer do większości samochodów jest stosunkowo proste wystarczy wpiąć kostkę w odpowiednie gniazda. To właśnie ta standaryzacja sprawia, że samodzielny montaż jest w ogóle możliwy dla przeciętnego Kowalskiego.

Sprawdź, czy potrzebujesz dodatkowej ramki montażowej i adapterów

Zanim zaczniesz, warto sprawdzić, czy Twoje nowe radio Pioneer będzie pasować idealnie do otworu po starym sprzęcie. Czasem, zwłaszcza gdy zmieniasz rozmiar radia (np. z 2DIN na 1DIN lub odwrotnie), potrzebna będzie dodatkowa ramka montażowa, która estetycznie wypełni lukę. Ale to nie wszystko. W zależności od modelu samochodu i radia, możesz potrzebować również różnych adapterów. Myślę tu o adapterze antenowym (o którym opowiem więcej później), adapterze do sterowania z kierownicy, czy w nowszych autach adapterze CAN-BUS. Te dodatkowe elementy są często niezbędne, aby wszystko działało tak, jak powinno, i abyś nie stracił żadnej z fabrycznych funkcji samochodu.

Bezpieczne wymontowanie starego radia samochodowego

Zanim zaczniesz cokolwiek demontować, pamiętaj o bezpieczeństwie. To podstawa każdej pracy przy samochodzie, a zwłaszcza przy jego elektryce.

Odłączenie akumulatora dlaczego to Twój pierwszy i najważniejszy krok?

Zawsze, ale to zawsze, zaczynaj od odłączenia akumulatora. To nie jest sugestia, to jest absolutna konieczność! Wystarczy odkręcić klemę ujemną (minusową). Dlaczego to takie ważne? Po pierwsze, chronisz się przed przypadkowym zwarciem, które mogłoby uszkodzić instalację elektryczną samochodu, a nawet Ciebie samego. Po drugie, zabezpieczasz delikatną elektronikę radia i innych systemów pojazdu przed nagłymi skokami napięcia. Wiem z doświadczenia, że pominięcie tego kroku często kończy się niepotrzebnymi problemami i dodatkowymi kosztami. Bezpieczeństwo przede wszystkim!

Użycie kluczy (wyjmaków) do demontażu prosta droga do sukcesu

Kiedy akumulator jest już odłączony, możesz zająć się demontażem starego radia. Jeśli masz fabryczne radio, najprawdopodobniej będziesz potrzebować specjalnych kluczy, zwanych wyjmakami. To zazwyczaj cienkie, metalowe blaszki lub druciki, które wkłada się w małe otwory po bokach panelu radia. Ich zadaniem jest zwolnienie zatrzasków, które trzymają radio w desce rozdzielczej. Wsuwaj je delikatnie, aż poczujesz opór i usłyszysz kliknięcie. Następnie, lekko rozchylając wyjmaki na zewnątrz, spróbuj wyciągnąć radio. Pamiętaj, aby robić to z wyczuciem, aby nie porysować ani nie uszkodzić otaczających elementów deski. Czasem trzeba trochę pokombinować, ale z odpowiednimi narzędziami to zazwyczaj prosta operacja.

Inspekcja wiązki kabli w samochodzie co zastaniesz po starym radiu?

Po wyjęciu starego radia ukaże Ci się wiązka kabli. W idealnym scenariuszu znajdziesz tam fabryczną kostkę ISO, gotową do podłączenia Twojego nowego Pioneera. Niestety, czasem bywa różnie możesz natrafić na "rzeźbę" po poprzednim właścicielu, czyli pocięte kable, prowizoryczne połączenia na "skrętkę" czy inne niespodzianki. Moja rada: dokładnie obejrzyj stan wszystkich kabli. Upewnij się, że izolacja nie jest uszkodzona, a połączenia są solidne. Jeśli coś wygląda podejrzanie, lepiej poświęcić chwilę na poprawienie tego teraz, niż później borykać się z problemami z zasilaniem czy szumami w głośnikach. Czysta i nienaruszona instalacja to podstawa.

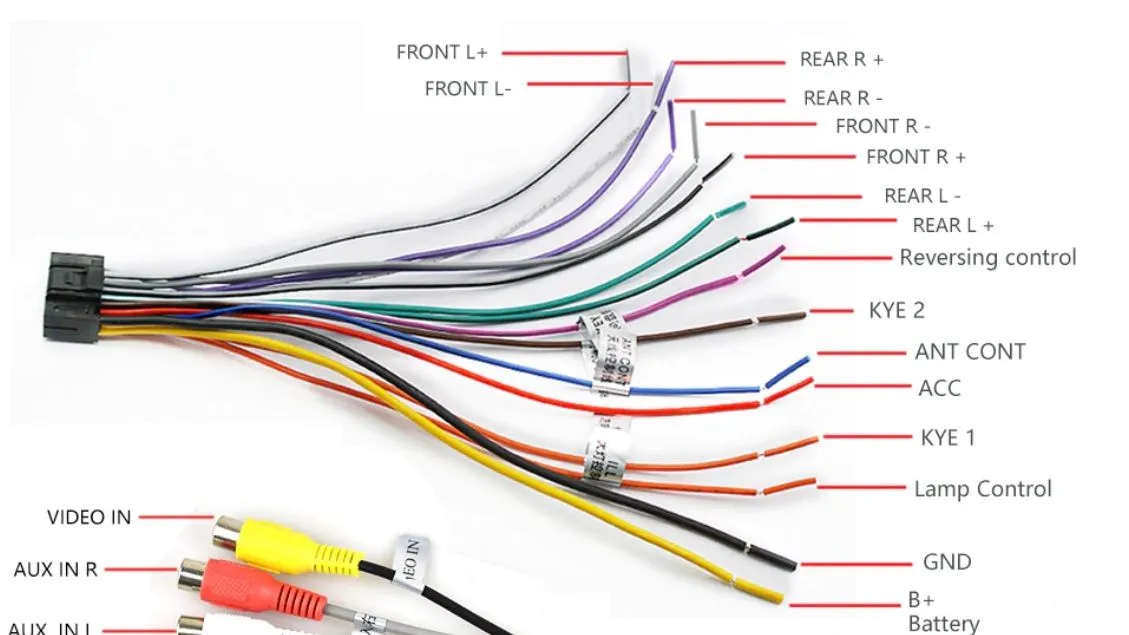

Przewodnik po kolorach kabli w radiu Pioneer i kostce ISO

Rozszyfrowanie kolorów kabli to klucz do sukcesu przy podłączaniu radia. Pioneer, podobnie jak większość producentów, stosuje standardowe oznaczenia, co znacznie ułatwia sprawę.

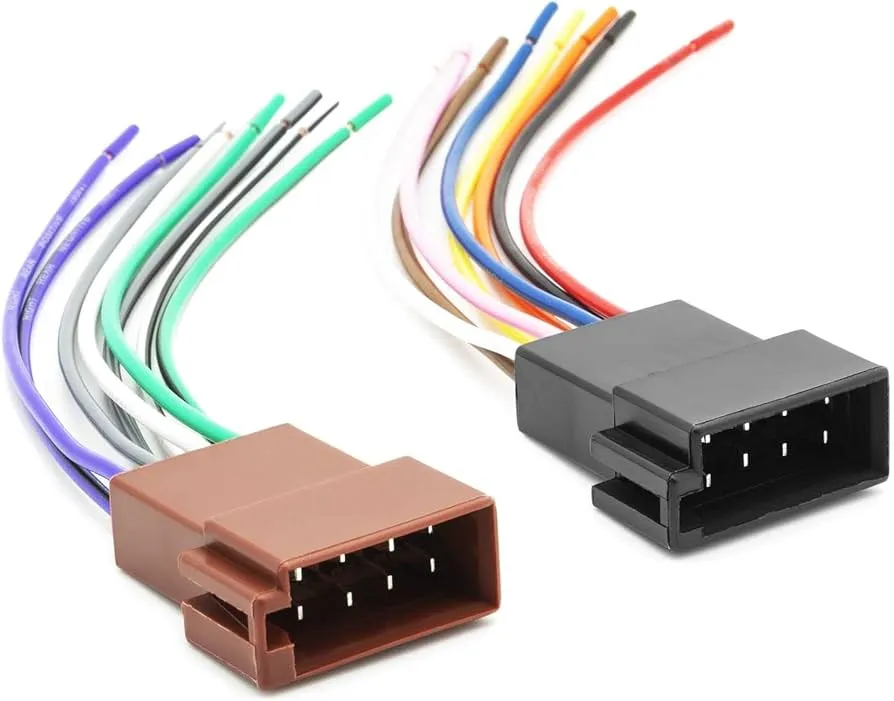

Żółty (BATT) kontra Czerwony (ACC) poznaj sekret pamięci stacji radiowych

To jest chyba najczęstsza przyczyna problemów z nowo zamontowanym radiem i zarazem najprostsza do rozwiązania! Przewód żółty (BATT) odpowiada za stałe zasilanie +12V z akumulatora. Jest on niezbędny do podtrzymania pamięci radia dzięki niemu Twoje ustawienia, ulubione stacje radiowe czy korektor dźwięku nie resetują się po wyłączeniu zapłonu. Z kolei przewód czerwony (ACC) to zasilanie +12V po stacyjce, czyli pojawia się na nim prąd dopiero po przekręceniu kluczyka. To on włącza i wyłącza radio razem z zapłonem. Prawidłowe podłączenie tych dwóch przewodów jest absolutnie kluczowe dla zachowania pamięci radia Pioneer. Jeśli radio gubi pamięć, to niemal na pewno problem leży właśnie tutaj.

Czarny (GND) bez niego nic nie zadziała

Przewód czarny (GND) to masa. Jest to fundamentalny element każdej instalacji elektrycznej. Bez prawidłowego podłączenia masy, żaden element elektryczny w samochodzie, w tym radio, po prostu nie zadziała. Upewnij się, że czarny przewód jest solidnie połączony z masą pojazdu. Zazwyczaj jest on już prawidłowo wpięty w kostce ISO, ale zawsze warto to sprawdzić, zwłaszcza jeśli masz problemy z zasilaniem radia.

Niebieski (ANT/REM) cichy bohater zasilania anteny i wzmacniacza

Niebieski przewód, często oznaczany jako ANT/REM (Antenna/Remote), to taki cichy bohater w instalacji audio. Jego główną rolą jest dostarczanie sygnału +12V do zasilania anteny automatycznej, wzmacniacza sygnału antenowego (o którym opowiem więcej przy problemach z odbiorem) lub zewnętrznego wzmacniacza audio. Kiedy włączasz radio, na tym przewodzie pojawia się napięcie, które aktywuje podłączone urządzenia. Pamiętaj, że nie jest to przewód zasilający samo radio, a jedynie sterujący innymi komponentami. Warto go podłączyć, jeśli masz aktywną antenę lub planujesz rozbudowę systemu o wzmacniacz.

Kolorowy zawrót głowy: Jak poprawnie podłączyć głośniki bez pomyłek?

Podłączenie głośników jest stosunkowo proste, o ile trzymasz się standardowych kolorów. W kostce ISO i wiązkach Pioneer zazwyczaj obowiązuje następujący schemat. Pamiętaj, że przewód z czarnym paskiem zawsze oznacza minus (-):

• Biały: Głośnik przedni lewy (+)
• Biały z czarnym paskiem: Głośnik przedni lewy (-)
• Szary: Głośnik przedni prawy (+)
• Szary z czarnym paskiem: Głośnik przedni prawy (-)
• Zielony: Głośnik tylny lewy (+)
• Zielony z czarnym paskiem: Głośnik tylny lewy (-)
• Fioletowy: Głośnik tylny prawy (+)
• Fioletowy z czarnym paskiem: Głośnik tylny prawy (-)

Bardzo ważne jest, aby podłączyć głośniki z zachowaniem prawidłowej fazy (plus do plusa, minus do minusa). Jeśli pomylisz fazę nawet w jednym głośniku, dźwięk będzie "pusty", a bas słabszy. Warto to sprawdzić po podłączeniu, słuchając muzyki z wyraźnym basem.

Finalny montaż radia Pioneer: krok po kroku

Kiedy już wszystkie kable są na swoim miejscu, czas na ostateczne umieszczenie radia w desce rozdzielczej.

Podłączanie kostki ISO czy w Twoim aucie wystarczy standard?

Po rozszyfrowaniu kabli i ewentualnych korektach, możesz przystąpić do podłączenia kostki ISO do Twojego radia Pioneer. W większości przypadków jest to operacja typu "plug and play" po prostu wpinasz kostkę z instalacji samochodowej do odpowiedniego gniazda w radiu. Kostka Pioneer jest zazwyczaj już przygotowana do współpracy z uniwersalną kostką ISO. Pamiętaj jednak o tym, co mówiłem wcześniej: w niektórych autach, zwłaszcza tych starszych lub z nietypową instalacją, może być konieczna zamiana miejscami przewodów żółtego i czerwonego. Pioneer często ułatwia to, stosując szybkozłączki na tych kablach w swojej wiązce. Zawsze sprawdź to przed ostatecznym montażem.

Montaż radia w kieszeni montażowej jak to zrobić stabilnie?

Kiedy kostka jest podłączona, przyszedł czas na umieszczenie radia w kieszeni montażowej. Jeśli używasz nowej kieszeni (dołączonej do radia lub kupionej osobno), najpierw zamontuj ją w desce rozdzielczej. Upewnij się, że jest stabilna i dobrze zabezpieczona często służą do tego specjalne blaszki, które należy zagiąć, aby kieszeń nie wysunęła się. Następnie, delikatnie wsuń radio Pioneer do kieszeni, uważając, aby nie zagiąć ani nie uszkodzić kabli z tyłu. Radio powinno "kliknąć" na swoje miejsce, co oznacza, że zatrzaski je zablokowały. Prawidłowy montaż zapewni stabilność i ochroni radio przed wibracjami podczas jazdy.

Pierwsze uruchomienie i test sprawdź wszystko przed zamknięciem deski

Zanim ostatecznie złożysz deskę rozdzielczą i przykręcisz wszystkie elementy, wykonaj pierwsze uruchomienie i dokładny test radia. To bardzo ważny krok, który pozwoli Ci uniknąć późniejszego demontażu w razie problemów. Podłącz akumulator, włącz zapłon i uruchom radio. Sprawdź następujące rzeczy:

• Zasilanie: Czy radio włącza się i wyłącza razem ze stacyjką?
• Pamięć stacji: Ustaw kilka stacji radiowych, wyłącz zapłon, odczekaj chwilę, a następnie włącz ponownie. Czy stacje zostały zapamiętane?
• Dźwięk: Czy dźwięk wydobywa się ze wszystkich głośników? Sprawdź balans i fader, aby upewnić się, że każdy głośnik działa.
• Funkcje dodatkowe: Jeśli podłączyłeś USB, Bluetooth, AUX sprawdź, czy działają poprawnie.

Jeśli wszystko działa bez zarzutu, możesz z dumą złożyć deskę rozdzielczą. Gratulacje, właśnie samodzielnie podłączyłeś swoje radio Pioneer!

Rozwiązujemy najczęstsze problemy z radiem Pioneer

Nawet przy najlepszych chęciach, czasem pojawiają się problemy. Na szczęście, większość z nich jest łatwa do zdiagnozowania i rozwiązania.

Problem #1: Radio Pioneer nie trzyma pamięci? Zamień te dwa kable!

To jest klasyk! Jeśli po wyłączeniu zapłonu i ponownym uruchomieniu samochodu Twoje radio Pioneer traci wszystkie ustawienia stacje radiowe, korektor, godzinę to niemal na pewno problem leży w nieprawidłowym podłączeniu przewodów żółtego (BATT) i czerwonego (ACC). W wielu samochodach fabryczna instalacja ma te przewody zamienione miejscami w stosunku do standardu Pioneer. Rozwiązanie jest proste: musisz zamienić je miejscami. W wiązkach Pioneer często znajdziesz specjalne szybkozłączki (czasem w kolorze żółtym i czerwonym), które to ułatwiają. Po prostu rozepnij je i połącz żółty z czerwonym, a czerwony z żółtym. Po tej operacji radio powinno bez problemu zapamiętywać wszystkie ustawienia.

Problem #2: Radio nie włącza się lub nie gaśnie ze stacyjką? Diagnoza w 3 krokach

Jeśli radio w ogóle się nie włącza, najpierw sprawdź bezpieczniki zarówno ten w skrzynce bezpieczników samochodu, jak i ten na wiązce radia. Jeśli są dobre, problem prawdopodobnie leży w przewodach zasilających. Jeżeli radio nie włącza się lub nie wyłącza razem ze stacyjką, to znowu wracamy do duetu czerwony (ACC) i żółty (BATT). Sprawdź, czy przewód czerwony (zasilanie po stacyjce) ma napięcie tylko po przekręceniu kluczyka, a żółty (stałe zasilanie) ma je cały czas. Jeśli radio w ogóle się nie włącza, może brakować stałego plusa (żółty) lub masy (czarny). W autach z magistralą CAN-BUS (o czym za chwilę) brak sygnału ACC jest bardzo częsty i wymaga specjalnego adaptera. Diagnoza w 3 krokach:

1. Sprawdź bezpieczniki.
2. Zmierz napięcie na przewodach żółtym i czerwonym multimetrem.
3. Upewnij się, że czarny przewód ma dobre połączenie z masą.

Problem #3: Dlaczego radio słabo odbiera stacje? Rola separatora antenowego

Słaby odbiór stacji radiowych, szumy, przerywanie sygnału to częsty problem, zwłaszcza w samochodach grupy VAG (Volkswagen, Audi, Skoda, Seat). W wielu z tych aut fabryczna antena jest anteną aktywną, co oznacza, że potrzebuje zasilania. Oryginalne radio dostarczało to zasilanie. Nowe radio Pioneer tego nie robi bezpośrednio przez złącze antenowe. Rozwiązaniem jest zastosowanie separatora antenowego. To niewielkie urządzenie, które wpinasz między fabryczną antenę a radio Pioneer. Separator pobiera zasilanie z niebieskiego przewodu (ANT/REM) radia i dostarcza je do anteny, znacząco poprawiając jakość odbioru. Bez niego, Twoja antena będzie działać jak pasywna, a odbiór będzie po prostu słaby.

Problem #4: Słyszysz szumy i zakłócenia? Znajdź i wyeliminuj przyczynę

Szumy, piski, buczenie to sygnał, że coś jest nie tak z instalacją elektryczną lub połączeniami. Przyczyn może być wiele:

• Słabe połączenie masy: Upewnij się, że czarny przewód (GND) ma solidny kontakt z masą pojazdu. Luźne połączenie może generować szumy.
• Zakłócenia z alternatora: Jeśli słyszysz pisk zmieniający się wraz z obrotami silnika, to prawdopodobnie zakłócenia z alternatora. Można spróbować zastosować filtr przeciwzakłóceniowy na zasilaniu radia.
• Źle poprowadzone kable: Kable sygnałowe (np. RCA do wzmacniacza) powinny być prowadzone z dala od kabli zasilających, aby uniknąć indukcji zakłóceń.
• Uszkodzone kable lub złącza: Sprawdź, czy żadne kable nie są uszkodzone, a złącza nie są zaśniedziałe.

Zazwyczaj problem z szumami wymaga systematycznego sprawdzania każdego elementu instalacji. Warto zacząć od masy i zasilania.

Podłączenie radia Pioneer w nowoczesnym aucie z magistralą CAN-BUS

Nowoczesne samochody to zupełnie inna bajka, jeśli chodzi o elektrykę. Tutaj musimy podejść do tematu nieco inaczej.

Czym jest CAN-BUS i dlaczego utrudnia montaż radia?

CAN-BUS to skrót od Controller Area Network Bus to nic innego jak cyfrowa sieć komunikacyjna, która łączy ze sobą różne moduły elektroniczne w samochodzie. W nowszych autach, mniej więcej od 2004 roku, większość sygnałów, takich jak +12V po stacyjce (ACC), sygnał prędkości, sygnał cofania czy nawet sygnał świateł, nie jest już przesyłana analogowo pojedynczymi przewodami. Zamiast tego są to dane cyfrowe przesyłane przez dwa przewody CAN-High i CAN-Low. To sprawia, że bezpośrednie podłączenie radia Pioneer, które oczekuje analogowych sygnałów, staje się problematyczne. Bez odpowiedniego "tłumacza" radio po prostu nie będzie wiedziało, kiedy się włączyć, wyłączyć, ani skąd czerpać inne potrzebne informacje.

Kiedy potrzebujesz specjalnego adaptera CAN-BUS i jak go podłączyć?

Jeśli w Twoim nowoczesnym samochodzie (np. po 2004 roku) po podłączeniu radia Pioneer zauważysz, że nie włącza się ono lub nie wyłącza ze stacyjką, albo że nie ma sygnału ACC, to niemal na pewno potrzebujesz specjalnego adaptera CAN-BUS. Ten moduł działa jak tłumacz pobiera sygnały cyfrowe z magistrali CAN-BUS samochodu i konwertuje je na analogowe sygnały (+12V po stacyjce, sygnał prędkości, sygnał cofania itp.), które są zrozumiałe dla Twojego radia Pioneer. Podłączenie jest zazwyczaj proste: adapter wpinasz między fabryczną instalację samochodu a kostkę ISO radia. Często ma on już gotowe złącza pasujące do obu stron. To inwestycja, która oszczędzi Ci wielu nerwów i zapewni pełną funkcjonalność radia w nowoczesnym aucie.

Rozbudowa systemu audio: dodatkowe komponenty do radia Pioneer

Radio Pioneer to często tylko początek drogi do idealnego systemu audio w samochodzie. Możliwości rozbudowy są naprawdę spore.

Sterowanie z kierownicy jak odzyskać pełną funkcjonalność?

Jedną z najbardziej cenionych funkcji w samochodzie jest sterowanie radiem z kierownicy. Po wymianie fabrycznego radia na Pioneer, zazwyczaj tracisz tę funkcjonalność. Aby ją odzyskać, potrzebujesz dedykowanego adaptera do sterowania z kierownicy. Ten moduł jest specyficzny dla danego modelu samochodu i konkretnej marki radia (w tym przypadku Pioneer). Jego zadaniem jest przetłumaczenie sygnałów z przycisków na kierownicy na komendy zrozumiałe dla radia. Podłączenie jest zazwyczaj proste adapter wpinasz w wiązkę radia i samochodu, a następnie programujesz go zgodnie z instrukcją. Dzięki temu znów będziesz mógł bezpiecznie zmieniać stacje, regulować głośność czy odbierać połączenia, nie odrywając rąk od kierownicy.

Wyjście na wzmacniacz (RCA) prosta droga do mocniejszego basu

Jeśli zależy Ci na naprawdę dobrej jakości dźwięku i mocniejszym basie, samo radio Pioneer to często za mało. Większość radioodtwarzaczy Pioneer wyposażona jest w wyjścia RCA (cinch) to te kolorowe gniazda z tyłu radia (zazwyczaj czerwone i białe). Służą one do podłączenia zewnętrznego wzmacniacza audio, który zasili głośniki, lub dedykowanego wzmacniacza do subwoofera. Podłączenie jest proste: kable RCA łączą wyjścia radia z wejściami wzmacniacza. Pamiętaj też o podłączeniu przewodu REMOTE (zazwyczaj niebieskiego z radia) do wzmacniacza, aby włączał się on razem z radiem. To najprostsza i najskuteczniejsza droga do znaczącej poprawy mocy i jakości dźwięku w Twoim samochodzie.

Przeczytaj również: Jak ustawić lusterka w aucie? Eliminacja martwego pola krok po kroku

Integracja z kamerą cofania instrukcja podłączenia krok po kroku

Coraz więcej radii Pioneer, zwłaszcza tych z ekranem, oferuje możliwość podłączenia kamery cofania. To fantastyczne udogodnienie, które zwiększa bezpieczeństwo i komfort parkowania. Proces podłączenia jest następujący:

1. Podłączenie sygnału wideo: Kabel wideo z kamery (zazwyczaj z wtykiem RCA) podłączasz do odpowiedniego wejścia wideo w radiu Pioneer (często oznaczonego jako "CAMERA IN" lub "REVERSE CAM").
2. Zasilanie kamery: Kamerę zasilasz z przewodu światła cofania. Dzięki temu kamera włączy się automatycznie, gdy wrzucisz wsteczny bieg.
3. Sygnał cofania do radia: Bardzo ważny jest przewód sygnałowy, który informuje radio, że wrzuciłeś wsteczny bieg. Zazwyczaj jest to cienki przewód (często fioletowo-biały lub brązowy) wychodzący z wiązki radia, który należy podłączyć do przewodu światła cofania (lub do sygnału z modułu CAN-BUS). To sprawi, że radio automatycznie przełączy się na obraz z kamery, gdy tylko wrzucisz wsteczny bieg.

Po prawidłowym podłączeniu, parkowanie stanie się znacznie łatwiejsze i bezpieczniejsze.
