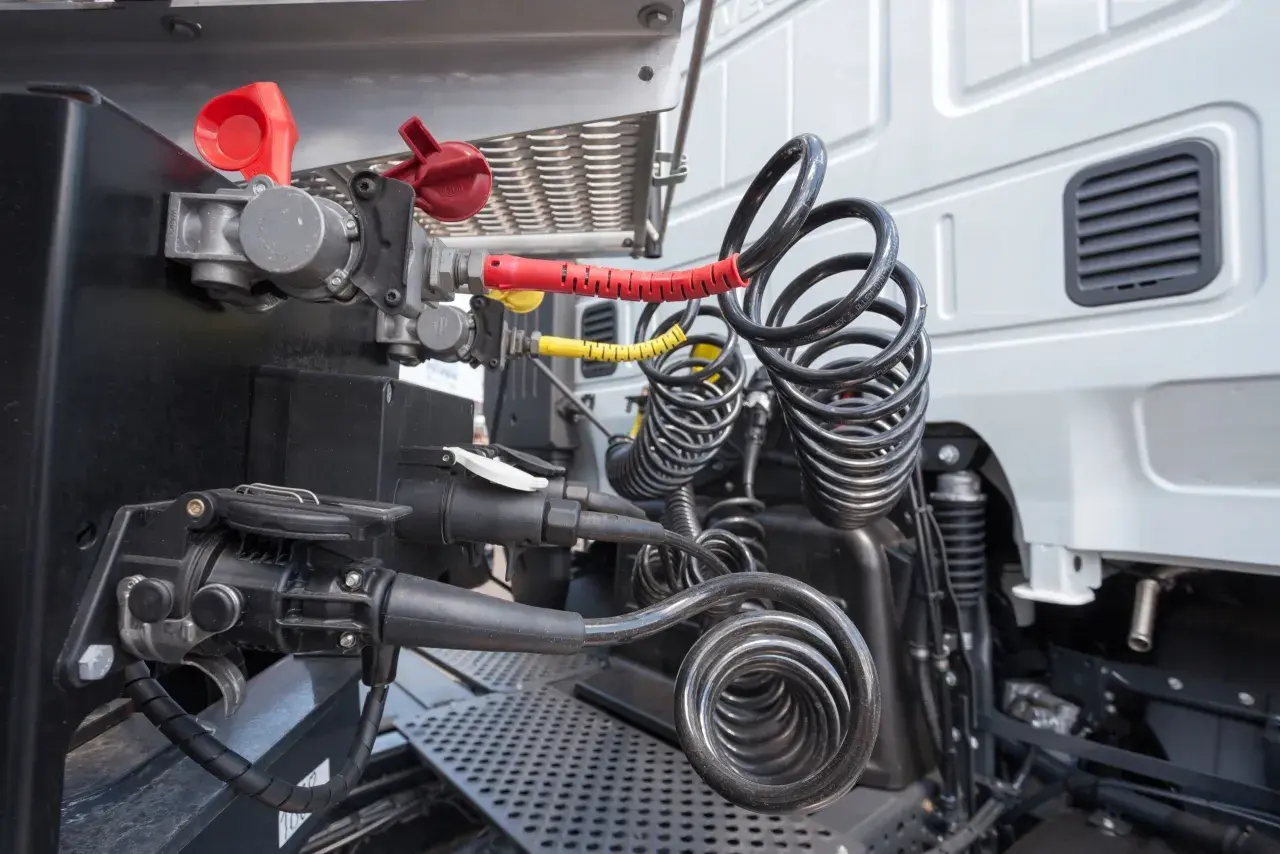

Przewody naczepy: żółty, czerwony, EBS poznaj ich funkcje

Prawidłowe podłączenie naczepy to fundament bezpieczeństwa w transporcie. Z mojego doświadczenia wiem, że nawet drobne zaniedbanie w tej kwestii może prowadzić do poważnych konsekwencji od braku oświetlenia, przez niesprawne hamulce, aż po utratę kontroli nad zestawem w krytycznej sytuacji. Niewłaściwe spięcie przewodów może skutkować nie tylko mandatem i zatrzymaniem dowodu rejestracyjnego, ale przede wszystkim stwarza realne zagrożenie dla życia i zdrowia uczestników ruchu drogowego. Dlatego tak ważne jest, aby każdy kierowca i mechanik doskonale rozumiał funkcje i zasady działania wszystkich połączeń.

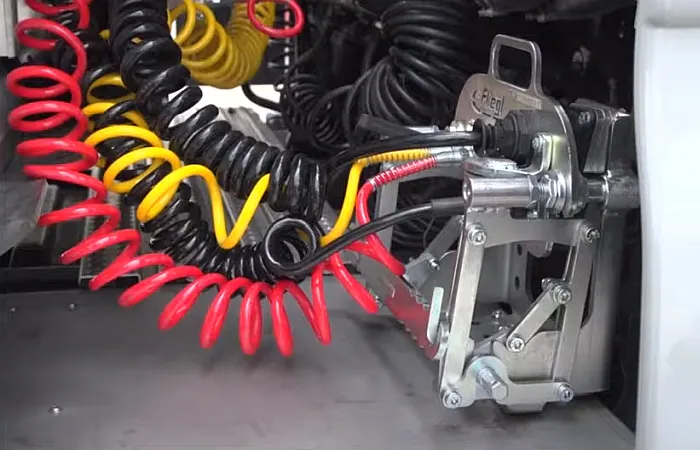

Pneumatyka bez tajemnic: za co odpowiadają przewody żółty i czerwony?

Przewody pneumatyczne to krwiobieg układu hamulcowego i zawieszenia naczepy. Są one odpowiedzialne za dostarczanie sprężonego powietrza, które jest niezbędne do prawidłowego działania tych systemów. Bez nich naczepa jest po prostu nieruchomym balastem. Zrozumienie ich roli jest absolutnie fundamentalne dla każdego, kto pracuje z zestawami ciężarowymi.

Czerwony przewód zasilający: serce układu pneumatycznego naczepy

Czerwony przewód pneumatyczny to nic innego jak główna linia zasilająca naczepę w sprężone powietrze. To on dostarcza stałe ciśnienie, które jest niezbędne do prawidłowego funkcjonowania układu hamulcowego, a także pneumatycznego zawieszenia. Co więcej, to właśnie ten przewód odpowiada za zwolnienie hamulca postojowego naczepy. Kiedy odłączamy czerwony przewód, naczepa natychmiastowo blokuje koła, co jest mechanizmem bezpieczeństwa zapobiegającym jej niekontrolowanemu stoczeniu. Zawsze upewniam się, że jest on solidnie podłączony, bo to gwarancja, że naczepa ma "oddech".

Żółty przewód sterujący: jak działa synchronizacja hamulców w zestawie?

Z kolei żółty przewód pneumatyczny pełni funkcję sterującą. To on przekazuje sygnał hamowania z ciągnika siodłowego do naczepy, aktywując jej hamulec zasadniczy, czyli roboczy. Dzięki niemu hamowanie całego zestawu jest zsynchronizowane i efektywne. Wyobraź sobie sytuację awaryjnego hamowania bez prawidłowo działającego żółtego przewodu naczepa hamowałaby z opóźnieniem lub wcale, co mogłoby doprowadzić do "złożenia się" zestawu lub wydłużenia drogi hamowania. To właśnie ten przewód zapewnia, że naczepa "słucha" poleceń hamowania wydawanych przez ciągnik.

Rola pneumatyki w systemach zawieszenia nie tylko hamulce

Warto pamiętać, że pneumatyka w naczepie to nie tylko hamulce. Sprężone powietrze, dostarczane właśnie przez te przewody, jest również wykorzystywane do zasilania systemów zawieszenia pneumatycznego. Dzięki niemu możliwe jest regulowanie wysokości naczepy, co jest kluczowe podczas załadunku i rozładunku, a także do utrzymania stałego poziomu naczepy niezależnie od obciążenia. Odpowiednie ciśnienie w układzie zawieszenia wpływa na komfort jazdy, stabilność zestawu oraz równomierne zużycie opon. To pokazuje, jak wszechstronne i niezbędne są te dwa, z pozoru proste, przewody.

Światła, ABS, EBS: jak rozszyfrować przewody elektryczne w naczepie?

Przewody elektryczne są równie ważne jak pneumatyczne, choć pełnią inną funkcję. Odpowiadają za zasilanie całego oświetlenia naczepy, co jest absolutnie kluczowe dla widoczności i bezpieczeństwa, zwłaszcza po zmroku i w trudnych warunkach pogodowych. Ponadto, co równie istotne, to właśnie nimi odbywa się komunikacja z zaawansowanymi systemami elektronicznymi, takimi jak ABS i EBS, które są strażnikami stabilności i efektywności hamowania. Bez nich naczepa byłaby "ślepa" i pozbawiona elektronicznego wsparcia, co w dzisiejszych czasach jest nie do pomyślenia.

Przewód do ABS/EBS: mózg elektronicznych systemów bezpieczeństwa

Przewód ABS/EBS to prawdziwy mózg elektronicznych systemów bezpieczeństwa naczepy. Zazwyczaj jest to 7-pinowy przewód zakończony czarną wtyczką, choć w nowszych zestawach jego funkcje są często integrowane w gnieździe 15-pinowym. Jego rola jest dwutorowa: zasila on układy ABS (Anti-lock Braking System) i EBS (Electronic Braking System) oraz umożliwia wymianę danych między ciągnikiem a naczepą. System ABS zapobiega blokowaniu kół podczas hamowania, co pozwala zachować sterowność pojazdu. EBS to jego rozszerzenie system elektronicznie sterujący hamulcami, który nie tylko skraca drogę hamowania, ale także synchronizuje siłę hamowania w całym zestawie, znacząco poprawiając stabilność i bezpieczeństwo. Bez tego przewodu, naczepa traci swoje najważniejsze elektroniczne wsparcie w krytycznych sytuacjach.

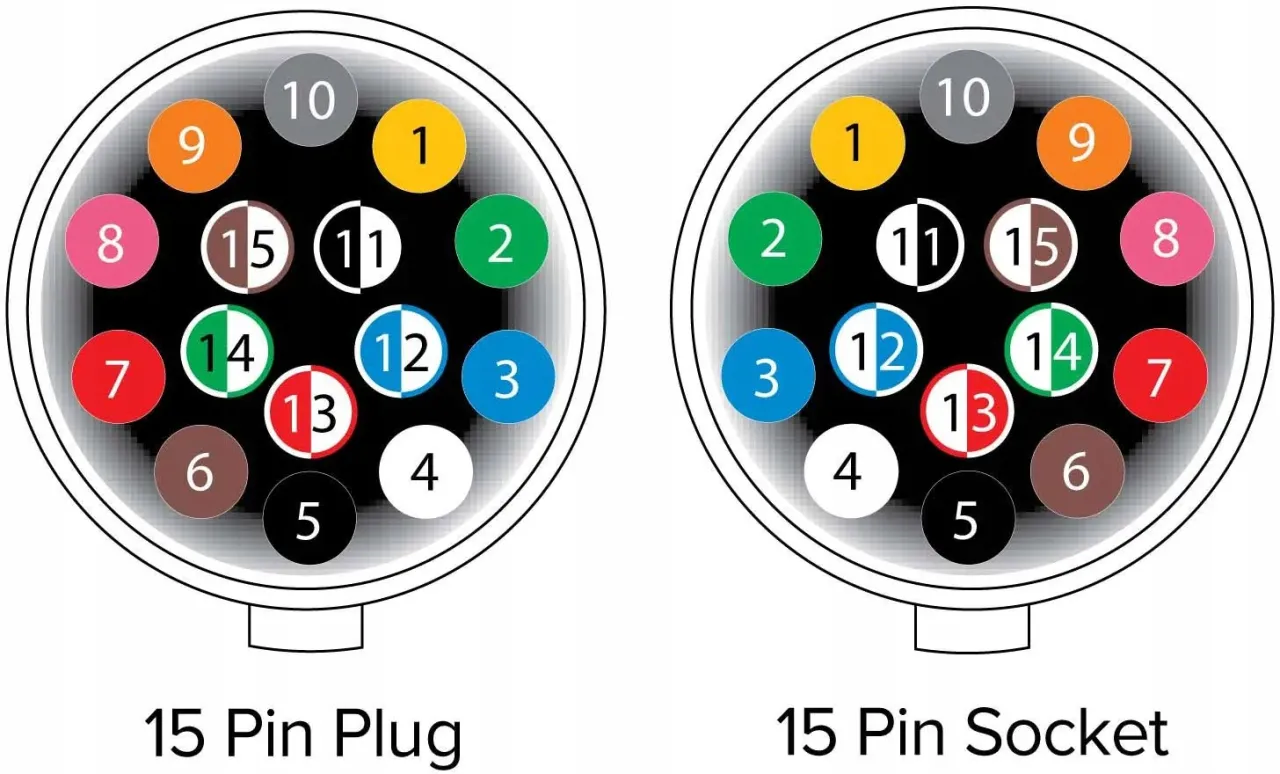

Gniazdo 15-pinowe (ADR): nowoczesny standard łączący wszystko w jednym

Gniazdo 15-pinowe, często określane jako standard ADR ze względu na jego zastosowanie w transporcie materiałów niebezpiecznych, to obecnie najnowocześniejsze i najbardziej kompleksowe rozwiązanie do połączeń elektrycznych między ciągnikiem a naczepą. Łączy ono w sobie wszystkie funkcje, które wcześniej wymagały dwóch oddzielnych gniazd 7-pinowych (typu N czarnego, do podstawowego oświetlenia, i typu S białego, do funkcji dodatkowych, takich jak światła cofania czy stałe zasilanie). Gniazdo 15-pinowe obsługuje pełne oświetlenie, zasilanie dodatkowych urządzeń, podnoszenie osi, a nawet przekazuje dane z czujników zużycia klocków hamulcowych. To uniwersalne rozwiązanie, które upraszcza podłączanie i zwiększa niezawodność całego systemu elektrycznego.

Dekoder pinów: szczegółowy opis funkcji każdego styku w najpopularniejszych gniazdach

Aby ułatwić zrozumienie, za co odpowiada każdy styk, przygotowałem szczegółowy dekoder pinów dla najpopularniejszych gniazd elektrycznych. Znajomość tych standardów (ISO 1724 dla 7-pin N, ISO 3732 dla 7-pin S oraz ISO 12098 dla 15-pin) jest kluczowa dla prawidłowej diagnostyki i podłączania.

Instrukcja krok po kroku: jak bezpiecznie podłączyć i rozłączyć naczepę?

Prawidłowa kolejność podłączania i odłączania przewodów to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa. Z mojego doświadczenia wiem, że błędy na tym etapie są częstą przyczyną awarii, a nawet wypadków. Dlatego zawsze podkreślam, jak ważne jest przestrzeganie określonej procedury. To proste nawyki, które mogą uratować życie i sprzęt.

Złota zasada podłączania: dlaczego elektryka zawsze idzie pierwsza?

Zawsze uczę, że podczas podłączania naczepy należy przestrzegać "złotej zasady": najpierw elektryka, potem pneumatyka. Dlaczego? Ponieważ podłączenie przewodów elektrycznych (w tym ABS/EBS) jako pierwszych zapewnia aktywację wszystkich systemów bezpieczeństwa i oświetlenia naczepy, zanim jeszcze zostanie ona zasilana powietrzem. Dzięki temu, w momencie podłączenia pneumatyki, naczepa jest już "gotowa" do działania, a jej systemy elektroniczne mogą prawidłowo się zainicjować. To minimalizuje ryzyko błędów i zapewnia pełną funkcjonalność od samego początku.

1. Podłącz przewody elektryczne: Zacznij od przewodu ABS/EBS (jeśli jest oddzielny), a następnie podłącz gniazdo 15-pinowe lub oba 7-pinowe (N i S). Upewnij się, że wtyczki są solidnie osadzone i zabezpieczone.
2. Podłącz przewód żółty (sterujący): Dopiero po podłączeniu elektryki, podłącz żółty przewód pneumatyczny.
3. Podłącz przewód czerwony (zasilający): Na końcu podłącz czerwony przewód. Spowoduje to zwolnienie hamulca postojowego naczepy i napełnienie układu powietrzem.

Bezpieczne odłączanie: odwrotna kolejność jako gwarancja unieruchomienia naczepy

Procedura odłączania przewodów jest równie ważna i, co logiczne, powinna być odwrotna do podłączania. Kluczowe jest, aby naczepa została bezpiecznie zahamowana, zanim odłączymy wszystkie połączenia. To gwarantuje, że pozostanie ona unieruchomiona i nie stoczy się, co mogłoby być niezwykle niebezpieczne.

1. Odłącz przewód czerwony (zasilający): To pierwszy krok. Odłączenie czerwonego przewodu spowoduje natychmiastowe automatyczne zahamowanie naczepy, zabezpieczając ją przed stoczeniem.
2. Odłącz przewód żółty (sterujący): Następnie odłącz żółty przewód pneumatyczny.
3. Odłącz przewody elektryczne: Na końcu odłącz wszystkie przewody elektryczne, w tym ABS/EBS oraz gniazda oświetleniowe.

Wizualna kontrola po podłączeniu: co musisz sprawdzić przed ruszeniem w trasę?

Po podłączeniu naczepy zawsze przeprowadzam szybką, ale dokładną kontrolę wizualną. To kilka kluczowych punktów, które każdy kierowca powinien sprawdzić przed ruszeniem w trasę:

• Sprawdź solidność połączeń: Upewnij się, że wszystkie wtyczki i złączki są prawidłowo i pewnie osadzone w gniazdach.
• Obejrzyj przewody: Skontroluj, czy przewody nie są splątane, przetarte, zgniecione ani uszkodzone w inny sposób.
• Sprawdź oświetlenie: Poproś kogoś o pomoc lub użyj luster, aby sprawdzić działanie wszystkich świateł naczepy: pozycyjnych, stopu, kierunkowskazów, przeciwmgielnych i cofania.
• Test hamulców: Wykonaj krótki test hamowania, aby upewnić się, że hamulce naczepy działają prawidłowo i synchronizują się z ciągnikiem.
• Sprawdź ciśnienie powietrza: Upewnij się, że ciśnienie w układzie pneumatycznym naczepy jest prawidłowe i stabilne.

Najczęstsze awarie i problemy z przewodami naczepy: jak im zapobiegać?

Nawet najlepiej podłączone przewody mogą ulec awarii, jeśli nie są odpowiednio konserwowane. Z mojego doświadczenia wynika, że wiele problemów można uniknąć, stosując proste nawyki i regularne kontrole. Awarie przewodów to nie tylko przestoje i koszty, ale przede wszystkim realne zagrożenie dla bezpieczeństwa na drodze.

Typowe uszkodzenia mechaniczne: przetarcia, pęknięcia i zagniecenia

Przewody naczepy są narażone na wiele uszkodzeń mechanicznych, które mogą prowadzić do poważnych problemów. Najczęściej spotykam się z:

• Przetarcia i pęknięcia izolacji: Zwykle powstają w miejscach, gdzie przewody ocierają się o ramę ciągnika lub naczepy, ostre krawędzie, lub są narażone na ciągłe zginanie. Prowadzą do zwarć lub utraty sygnału.
• Zgniecenia: Mogą być spowodowane przejechaniem po przewodach, nieprawidłowym ułożeniem podczas postoju lub uszkodzeniem przez inne elementy zestawu. Zgnieciony przewód pneumatyczny może prowadzić do nieszczelności, a elektryczny do przerwania obwodu.
• Wypadanie wtyczek z gniazd: Często zdarza się z powodu niezabezpieczenia wtyczek (np. braku klamry blokującej) lub zużycia gniazda. Skutkuje to natychmiastową utratą funkcji (np. brak hamulców, oświetlenia).

Niewidzialni wrogowie: korozja styków i nieszczelności układu pneumatycznego

Oprócz widocznych uszkodzeń mechanicznych, istnieją też "niewidzialni wrogowie", którzy podstępnie niszczą przewody i połączenia. Korozja styków w gniazdach elektrycznych to plaga, zwłaszcza w naszym klimacie. Wilgoć, sól drogowa i brud wnikają do wnętrza gniazd, powodując zaśniedzenie styków. Skutkuje to słabym kontaktem, migotaniem świateł, a nawet całkowitym brakiem zasilania czy komunikacji z systemami ABS/EBS. Równie groźne są nieszczelności w układzie pneumatycznym. Nawet niewielkie ubytki powietrza, często niesłyszalne dla niewprawionego ucha, prowadzą do spadków ciśnienia, co z kolei może osłabić działanie hamulców, spowodować nadmierne zużycie kompresora i zwiększyć zużycie paliwa. Regularne sprawdzanie tych elementów to podstawa.

Proste nawyki, które ratują życie: regularna konserwacja i diagnostyka przewodów

Aby zapobiegać awariom, wystarczy wdrożyć kilka prostych nawyków. Dla mnie kluczowa jest regularna kontrola wizualna przewodów przed każdym wyjazdem szukam przetarć, pęknięć, zagnieceń. Niezwykle ważne jest również czyszczenie styków elektrycznych w gniazdach, najlepiej specjalnymi preparatami do połączeń elektrycznych, które wypierają wilgoć i chronią przed korozją. Co jakiś czas, zwłaszcza podczas przeglądów, sprawdzam również szczelność układu pneumatycznego, nasłuchując syczenia powietrza lub używając wody z mydłem. Te proste czynności zajmują niewiele czasu, a mogą zaoszczędzić mnóstwo nerwów, pieniędzy i, co najważniejsze, zwiększyć bezpieczeństwo na drodze.

Jak unikać splątania przewodów i ich uszkodzenia podczas manewrów?

Splątane przewody to częsty problem, który może prowadzić do ich uszkodzenia, zwłaszcza podczas ostrych zakrętów i manewrów. Oto kilka praktycznych wskazówek, które pomogą tego uniknąć:

• Prawidłowe ułożenie: Zawsze upewnij się, że przewody są luźno zwisające, ale nie na tyle, by dotykały podłoża. Powinny mieć wystarczającą długość, aby swobodnie pracować na zakrętach, ale nie za długą, by nie plątały się pod naczepą.
• Używaj uchwytów i sprężyn: Wiele ciągników i naczep jest wyposażonych w specjalne uchwyty lub sprężyny, które utrzymują przewody w odpowiedniej pozycji i zapobiegają ich zwisaniu czy splątaniu. Korzystaj z nich!
• Kontrola po podłączeniu: Po podłączeniu naczepy, zawsze sprawdź, czy przewody nie są skręcone ani nie leżą w miejscach, gdzie mogłyby zostać przytrzaśnięte lub przetarte.
• Ostrożność przy manewrach: Podczas ciasnych zakrętów i cofania, zwłaszcza w trudnym terenie, miej świadomość położenia przewodów i unikaj gwałtownych ruchów, które mogłyby je naciągnąć lub uszkodzić.

Przewody naczepy a przepisy: co mówi prawo o stanie technicznym połączeń?

Stan techniczny przewodów łączących ciągnik siodłowy z naczepą nie jest jedynie kwestią dobrej praktyki, ale jest ściśle regulowany przepisami prawa. Jako kierowca, jestem świadomy, że to ja ponoszę odpowiedzialność za to, aby mój zestaw spełniał wszystkie normy. Nieprzestrzeganie tych przepisów może skutkować nie tylko sankcjami finansowymi, ale przede wszystkim stwarza zagrożenie dla bezpieczeństwa na drodze. Prawo jasno określa, że wszystkie elementy wpływające na bezpieczeństwo muszą być w pełni sprawne.

Jakie są wymagania podczas kontroli ITD?

Podczas kontroli Inspekcji Transportu Drogowego (ITD) stan przewodów i połączeń ciągnik-naczepa jest jednym z kluczowych elementów weryfikacji. Inspektorzy zwracają uwagę na:

• Wizualny stan przewodów: Czy nie ma przetarć, pęknięć, uszkodzeń izolacji, widocznych zagnieceń.
• Prawidłowość połączeń: Czy wtyczki są solidnie osadzone w gniazdach, zabezpieczone przed wypadnięciem i czy nie ma luzów.
• Działanie oświetlenia: Sprawdzane jest prawidłowe funkcjonowanie wszystkich świateł naczepy (pozycyjnych, stopu, kierunkowskazów, cofania, przeciwmgielnych).
• Działanie systemów ABS/EBS: Weryfikowane jest, czy systemy elektroniczne komunikują się prawidłowo (np. poprzez kontrolki na desce rozdzielczej ciągnika).
• Szczelność układu pneumatycznego: Kontrola, czy nie ma słyszalnych ubytków powietrza, które mogłyby wpływać na skuteczność hamulców.

Stwierdzenie jakichkolwiek nieprawidłowości może skutkować nałożeniem mandatu, zatrzymaniem dowodu rejestracyjnego pojazdu, a nawet zakazem dalszej jazdy do czasu usunięcia usterek. W skrajnych przypadkach, gdy usterki są poważne i bezpośrednio zagrażają bezpieczeństwu, może to prowadzić do poważniejszych konsekwencji prawnych.

Przeczytaj również: Cofanie Ciągnikiem z Naczepą: Poradnik Krok po Kroku

Odpowiedzialność kierowcy za stan techniczny przewodów

Niezależnie od tego, czy jesteś właścicielem firmy transportowej, czy zatrudnionym kierowcą, odpowiedzialność za bieżący stan techniczny przewodów i połączeń spoczywa przede wszystkim na Tobie. To kierowca jest pierwszą linią obrony przed awarią i to on ma obowiązek codziennie kontrolować stan swojego zestawu. Przed wyruszeniem w trasę musisz upewnić się, że wszystkie połączenia są sprawne, przewody nieuszkodzone, a systemy bezpieczeństwa działają prawidłowo. To Twoja rola w zapewnieniu bezpieczeństwa sobie, ładunkowi i innym uczestnikom ruchu drogowego. Moja rada jest prosta: nigdy nie lekceważ tej kontroli. To inwestycja w Twój spokój i bezpieczeństwo na drodze.
