EBS w naczepach: Jak działa i dlaczego jest kluczowy dla bezpieczeństwa?

System EBS, czyli Elektroniczny System Hamulcowy, to kluczowy element nowoczesnych naczep, który zrewolucjonizował sposób, w jaki pojazdy te hamują. Jego zrozumienie jest niezbędne dla każdego, kto dba o bezpieczeństwo i efektywność w transporcie drogowym, ponieważ znacząco wpływa na stabilność zestawu i skraca drogę hamowania.

Tradycyjne układy hamulcowe w naczepach opierają się na pneumatyce ciśnienie powietrza jest głównym medium przekazującym sygnał z dźwigni hamulca do siłowników hamulcowych. Choć sprawdzone przez lata, rozwiązanie to ma swoje ograniczenia. Czas reakcji jest relatywnie długi, a precyzja sterowania siłą hamowania poszczególnych osi jest ograniczona. W systemie EBS następuje fundamentalna zmiana: sygnał z pedału hamulca w ciągniku jest przesyłany elektronicznie. To oznacza niemal natychmiastową komunikację, która pozwala na znacznie szybsze i precyzyjniejsze uruchomienie hamulców. Ta elektroniczna kontrola przekłada się bezpośrednio na skrócenie drogi hamowania i zwiększenie bezpieczeństwa.

Perfekcyjna synchronizacja hamowania między ciągnikiem a naczepą jest absolutnie kluczowa dla bezpieczeństwa całego zestawu. W tradycyjnych układach, zwłaszcza przy gwałtownym hamowaniu, naczepa może zacząć "pchać" ciągnik, co prowadzi do niebezpiecznego zjawiska znanego jako "efekt scyzoryka". Jest to sytuacja, w której oś ciągnika i oś naczepy zaczynają się ze sobą zacieśniać, grożąc utratą kontroli nad pojazdem. System EBS, dzięki swojej precyzji i szybkości reakcji, jest w stanie idealnie zsynchronizować działanie hamulców obu pojazdów. Zapobiega to nadmiernemu naciskowi jednej osi na drugą, utrzymując stabilność zestawu i minimalizując ryzyko wystąpienia wspomnianego efektu.

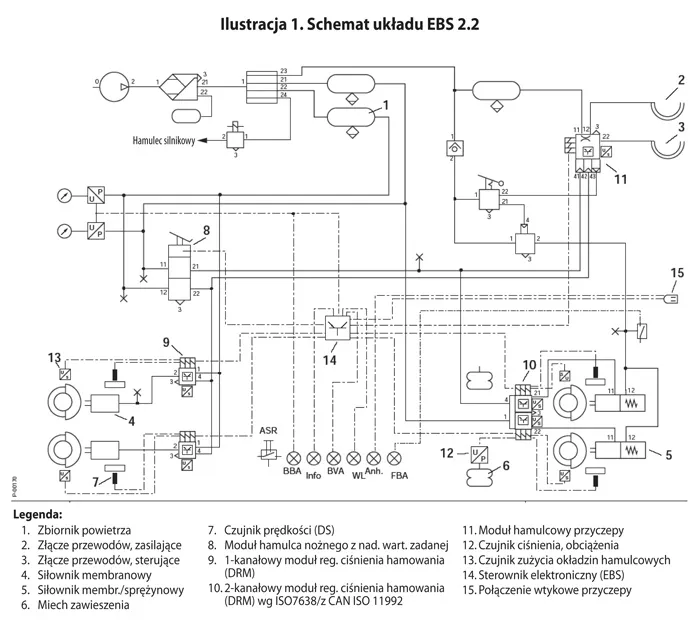

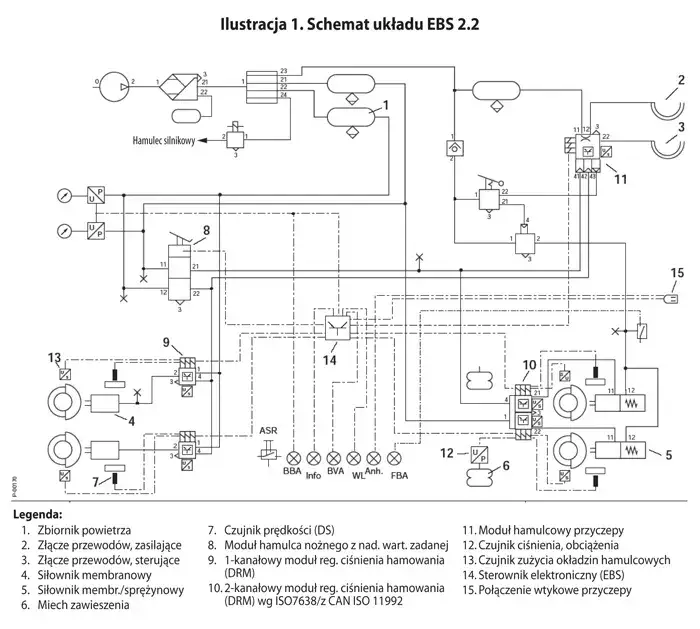

System EBS działa w sposób, który można opisać jako błyskawiczną reakcję na każde polecenie kierowcy. Kiedy naciskasz pedał hamulca w ciągniku, sygnał elektroniczny jest natychmiast przesyłany do jednostki sterującej (ECU) zamontowanej w naczepie. Ta "mądra" jednostka analizuje dane z różnych czujników, w tym z czujników prędkości obrotowej kół, i błyskawicznie oblicza optymalną siłę hamowania dla każdej osi, a nawet dla każdego koła z osobna. Następnie, za pomocą modulatorów ciśnienia, precyzyjnie steruje ciśnieniem w układzie hamulcowym, zapewniając natychmiastowe i odpowiednio do sytuacji uruchomienie hamulców. Cały ten proces odbywa się w ułamkach sekund, co jest nieporównywalnie szybsze niż w przypadku tradycyjnych systemów pneumatycznych.

Jednostka sterująca (ECU) jest sercem systemu EBS. To ona odpowiada za całą "inteligencję" hamowania. Na podstawie danych z czujników takich jak prędkość pojazdu, kąt skrętu kierownicy czy siła nacisku na pedał hamulca ECU oblicza, jakie ciśnienie powinno być zastosowane w poszczególnych obwodach hamulcowych. Jej zadaniem jest zapewnienie, aby hamowanie było nie tylko skuteczne, ale także jak najbardziej stabilne i bezpieczne. ECU nieustannie monitoruje pracę całego systemu, reagując na wszelkie zmiany warunków drogowych i dostosowując siłę hamowania w czasie rzeczywistym, aby zapobiec blokowaniu kół czy utracie przyczepności.

Kluczowe dla działania systemu EBS są dwa rodzaje komponentów: czujniki prędkości obrotowej kół oraz modulatory ciśnienia. Czujniki te, podobne do tych stosowanych w systemie ABS, stale monitorują prędkość obrotową każdego koła. Jeśli wykryją, że któreś koło zaczyna obracać się znacznie wolniej od pozostałych (co sygnalizuje ryzyko zablokowania), natychmiast przesyłają tę informację do ECU. Modulatory ciśnienia to z kolei elementy wykonawcze. Na polecenie ECU potrafią one bardzo szybko i precyzyjnie regulować ciśnienie powietrza w obwodach hamulcowych poszczególnych osi. Dzięki temu możliwe jest indywidualne sterowanie siłą hamowania każdego koła, co jest podstawą działania systemów takich jak ABS i ASR.

Niezwykle ważnym elementem systemu EBS jest złącze elektryczne ISO 7638. To właśnie przez to standardowe, 5-pinowe złącze (w przypadku 24V) przesyłane są wszystkie niezbędne sygnały elektroniczne między ciągnikiem a naczepą. Umożliwia ono komunikację sterowników obu pojazdów, przekazywanie informacji o stanie hamulców, a także dostarcza zasilanie elektryczne dla jednostki sterującej (ECU) i innych komponentów elektronicznych naczepy. Solidne i prawidłowo działające złącze ISO 7638 jest absolutnie fundamentalne dla poprawnego funkcjonowania całego systemu EBS.

Więcej niż tylko hamowanie: dodatkowe systemy bezpieczeństwa zintegrowane z EBS

System ABS (Anti-lock Braking System), czyli system zapobiegający blokowaniu kół podczas hamowania, jest integralną częścią każdego systemu EBS. Jego zadaniem jest zapewnienie, że koła nie zablokują się podczas gwałtownego hamowania. Dzięki temu kierowca zachowuje możliwość sterowania pojazdem, co jest kluczowe dla uniknięcia przeszkód i utrzymania stabilności. EBS, poprzez precyzyjne sterowanie ciśnieniem w hamulcach, realizuje funkcję ABS w sposób niezwykle efektywny.

Kolejnym ważnym elementem zintegrowanym z EBS jest ASR (Anti-Slip Regulation), czyli system kontroli trakcji. ASR działa głównie podczas ruszania i przyspieszania, zapobiegając nadmiernemu poślizgowi kół napędowych. W przypadku wykrycia poślizgu, system automatycznie zmniejsza moment obrotowy silnika lub przyhamowuje ślizgające się koło, przywracając optymalną przyczepność. W kontekście naczepy, ASR może również współpracować z hamulcami, aby zwiększyć stabilność zestawu podczas ruszania na śliskiej nawierzchni.

System stabilizacji toru jazdy, znany jako RSP (Roll Stability Program) lub RSS (Roll Stability Support), to zaawansowane rozwiązanie mające na celu zapobieganie przewróceniu się naczepy, szczególnie podczas pokonywania zakrętów z nadmierną prędkością. System ten stale monitoruje kąt przechyłu naczepy i jej prędkość obrotową. Jeśli wykryje ryzyko wywrotki, automatycznie interweniuje, selektywnie przyhamowując odpowiednie koła naczepy. Może również ograniczyć moment obrotowy silnika. Dzięki temu stabilizuje zestaw pojazdów i zapobiega niebezpiecznym sytuacjom.

• Wspomaganie ruszania na wzniesieniu (Hill Start Aid): Funkcja ta automatycznie przytrzymuje hamulce przez krótki czas po zwolnieniu pedału hamulca, dając kierowcy chwilę na płynne ruszenie z miejsca bez ryzyka cofnięcia się pojazdu.
• Optymalizacja zużycia komponentów hamulcowych: Precyzyjne sterowanie siłą hamowania na poszczególnych osiach i kołach pozwala na bardziej równomierne zużycie klocków hamulcowych i tarcz, co przekłada się na niższe koszty serwisowania i dłuższą żywotność tych elementów.
• Zdalna diagnostyka: Nowoczesne systemy EBS często oferują możliwość zdalnego odczytu danych diagnostycznych, co ułatwia serwisowanie i szybsze wykrywanie potencjalnych problemów.

Kluczowe korzyści z naczepy wyposażonej w EBS: co zyskujesz?

Najbardziej namacalną i fundamentalną korzyścią płynącą z zastosowania systemu EBS jest znaczące skrócenie drogi hamowania. Błyskawiczna reakcja elektronicznego układu sterowania i możliwość precyzyjnego dozowania siły hamowania na każdym kole sprawiają, że zestaw pojazdów zatrzymuje się znacznie szybciej w porównaniu do tradycyjnych systemów pneumatycznych. W sytuacjach kryzysowych każda dodatkowa sekunda i każdy pokonany metr mają kluczowe znaczenie dla uniknięcia kolizji i zapewnienia bezpieczeństwa na drodze.

System EBS znacząco przyczynia się do równiejszego zużycia klocków hamulcowych i opon na wszystkich osiach naczepy. Dzięki inteligentnemu rozkładowi siły hamowania, który uwzględnia obciążenie i warunki drogowe, poszczególne komponenty hamulcowe pracują w bardziej optymalnych warunkach. Przekłada się to bezpośrednio na niższe koszty eksploatacji rzadsza wymiana klocków i tarcz hamulcowych, a także potencjalnie dłuższa żywotność opon dzięki lepszemu rozkładowi sił hamujących. To prosta droga do oszczędności w budżecie firmy transportowej.

Precyzyjny rozkład siły hamowania, który jest podstawą działania EBS, w połączeniu z integracją z zaawansowanymi systemami bezpieczeństwa, takimi jak RSP/RSS, znacząco zwiększa ogólną stabilność zestawu pojazdów. Prowadzenie naczepy staje się bardziej przewidywalne i bezpieczne, zwłaszcza podczas manewrów na śliskiej nawierzchni, w trudnych warunkach pogodowych czy podczas nagłych zmian pasa ruchu. Kierowca ma większą pewność i kontrolę nad pojazdem, co redukuje stres i ryzyko wypadku.

Przeczytaj również: Ile m³ ma naczepa wywrotka? Pojemność, ładowność i wybór

EBS w polskiej rzeczywistości: przepisy i codzienna eksploatacja

Zgodnie z obowiązującymi przepisami Unii Europejskiej, które są implementowane również w polskim prawie, system EBS jest obowiązkowym wyposażeniem wszystkich nowo rejestrowanych naczep i przyczep kategorii O (o dopuszczalnej masie całkowitej powyżej 3,5 tony), a także pojazdów ciężarowych kategorii N2 i N3. Oznacza to, że praktycznie każda naczepa, która trafia na polski rynek od kilku lat, jest standardowo wyposażona w ten zaawansowany system. Systemy kontroli takie jak Inspekcja Transportu Drogowego (ITD) często weryfikują sprawność działania systemu EBS podczas rutynowych kontroli, zwracając uwagę na prawidłowe działanie sygnalizacji kontrolnej i brak błędów w systemie.

• Uszkodzenia czujników ABS: Najczęstszą przyczyną problemów są mechaniczne uszkodzenia czujników prędkości obrotowej kół lub ich przewodów, często spowodowane przez sól drogową, kamienie czy wibracje.
• Problemy z przewodami elektrycznymi: Korozja, przetarcia lub złamania przewodów elektrycznych, zwłaszcza w obrębie złącza ciągnik-naczepa (ISO 7638) lub w miejscach narażonych na ruch, mogą zakłócić komunikację między pojazdami.
• Niesprawność modulatorów ciśnienia: Modulatory, jako elementy wykonawcze, mogą ulec awarii na skutek zanieczyszczeń w układzie pneumatycznym lub zużycia mechanicznego.
• Awarie jednostki sterującej (ECU): Choć rzadsze, uszkodzenia samej jednostki sterującej również mogą się zdarzyć, zazwyczaj na skutek przepięć elektrycznych lub czynników zewnętrznych.

W przypadku awarii systemu EBS, na desce rozdzielczej ciągnika zazwyczaj zapala się odpowiednia kontrolka ostrzegawcza. W zależności od rodzaju usterki, system może przejść w tryb awaryjny, gdzie hamowanie odbywa się w sposób czysto pneumatyczny (jak w starszych systemach), lub jego funkcjonalność może być znacząco ograniczona. Dlatego tak ważne jest szybkie reagowanie na sygnały diagnostyczne.

Regularna diagnostyka i serwisowanie systemu EBS są kluczowe dla zapewnienia jego bezawaryjnego działania i maksymalnego poziomu bezpieczeństwa. Zaleca się przeprowadzanie przeglądów systemu podczas standardowych czynności serwisowych, zwracając szczególną uwagę na stan przewodów elektrycznych, czujników oraz czystość złączy. W przypadku pojawienia się jakichkolwiek sygnałów ostrzegawczych na desce rozdzielczej, należy niezwłocznie udać się do wyspecjalizowanego warsztatu w celu przeprowadzenia profesjonalnej diagnostyki i usunięcia usterki. Szybkie reagowanie na problemy pozwala uniknąć poważniejszych awarii i zapewnić ciągłość bezpiecznej eksploatacji naczepy.

Podsumowując, system EBS nie jest już luksusowym dodatkiem, a standardem, który definiuje nowoczesny transport drogowy. Jego zdolność do znaczącego skracania drogi hamowania, zwiększania stabilności zestawu pojazdów i integracji z innymi kluczowymi systemami bezpieczeństwa czyni go niezastąpionym. Dodatkowe korzyści w postaci równomiernego zużycia komponentów i potencjalnych oszczędności eksploatacyjnych tylko podkreślają jego wartość. W kontekście obowiązujących przepisów i rosnących wymagań dotyczących bezpieczeństwa, naczepa wyposażona w sprawny system EBS to po prostu norma, a pojazdy bez tego rozwiązania należą już do przeszłości.
