Jak podłączyć centralny zamek pod kierunkowskazy? Poradnik DIY

Witajcie, majsterkowicze! Dziś zajmiemy się modyfikacją, która dla wielu jest już standardem w nowoczesnych samochodach, a dla posiadaczy nieco starszych modeli może być cennym ulepszeniem. Mowa o podłączeniu centralnego zamka pod kierunkowskazy. To prosta, ale niezwykle praktyczna funkcja, która pozwoli Ci zyskać dodatkowe potwierdzenie wizualne podczas zamykania i otwierania auta pilotem. W tym przewodniku krok po kroku pokażę Ci, jak samodzielnie wykonać tę modyfikację, unikając typowych błędów i zapewniając bezpieczeństwo pracy. Przejdźmy do rzeczy!

Wizualne potwierdzenie zamknięcia auta: dlaczego warto je mieć?

Funkcja wizualnego potwierdzenia zamknięcia pojazdu, czyli krótkie mignięcie kierunkowskazów po naciśnięciu przycisku na pilocie, przeszła długą drogę. Kiedyś była to opcja zarezerwowana dla samochodów z wyższej półki, dziś stanowi standardowe wyposażenie większości nowych modeli. Warto jednak pamiętać, że nie każdy samochód, zwłaszcza ten z rynku wtórnego lub z zamontowanym niezależnie systemem alarmowym, może ją posiadać fabrycznie.

Posiadanie tej funkcji to przede wszystkim spokój ducha. W zatłoczonym miejscu, przy słabym oświetleniu, a nawet po prostu w pośpiechu, łatwo przeoczyć, czy auto faktycznie zareagowało na sygnał z pilota. Krótkie mrugnięcie kierunkowskazów daje nam natychmiastowe, jednoznaczne potwierdzenie samochód jest zamknięty. To prosta rzecz, która eliminuje wątpliwości i dodaje pewności, że nasze mienie jest bezpieczne. Dla mnie, jako praktyka, takie drobne usprawnienia znacząco podnoszą komfort użytkowania pojazdu.

Aby móc cieszyć się tą funkcjonalnością, nasza instalacja samochodowa musi być przygotowana do takiej modyfikacji. Na szczęście, rynek oferuje uniwersalne sterowniki centralnego zamka, które często posiadają dedykowane wyjścia do podłączenia właśnie pod kierunkowskazy. Wystarczy sprawdzić, czy wybrany przez nas model ma takie opcje zazwyczaj są to dwa osobne przewody, często w kolorze brązowym, oznaczone jako wyjście na kierunkowskazy. Jeśli nasz sterownik jest starszego typu i ma tylko jedno wyjście, nie ma problemu zaraz wyjaśnię, jak sobie z tym poradzić za pomocą prostych elementów elektronicznych.

Przygotowanie do operacji: niezbędne narzędzia i materiały

Zanim zabierzemy się do pracy, warto skompletować wszystkie potrzebne rzeczy. To klucz do sprawnego i bezpiecznego przeprowadzenia modyfikacji.

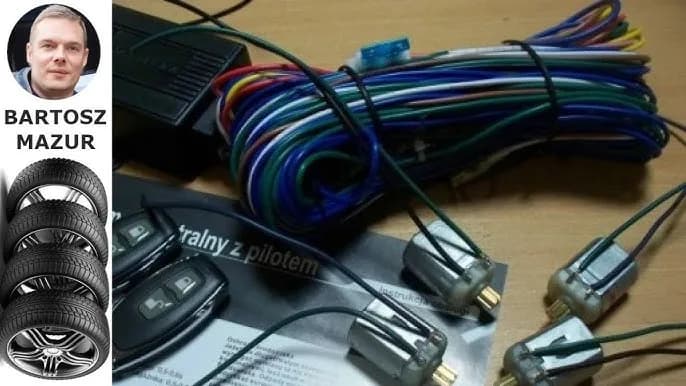

• Sterownik centralnego zamka: Jeśli planujesz montaż nowego systemu, zwróć uwagę na modele posiadające dedykowane wyjścia na kierunkowskazy. Popularne i sprawdzone marki to na przykład Stig, Maxicar czy BX. Warto wybierać sterowniki, które mają dwa wyjścia sygnałowe na kierunkowskazy.
• Próbnik napięcia (tzw. "probówka") lub multimetr: Niezbędne do precyzyjnej identyfikacji przewodów w instalacji samochodowej. Multimetr pozwoli nam również sprawdzić ciągłość obwodów i napięcie.
• Ściągacz izolacji: Ułatwi precyzyjne zdjęcie fragmentu izolacji z przewodów bez ich uszkadzania.
• Lutownica z cyną lub szybkozłączki: Do wykonania trwałych i bezpiecznych połączeń elektrycznych. Choć szybkozłączki są szybsze, lutowanie zazwyczaj zapewnia lepszą trwałość i niezawodność połączenia.
• Koszulki termokurczliwe: Niezbędne do profesjonalnego zaizolowania połączeń wykonanych lutownicą. Po podgrzaniu kurczą się, tworząc szczelne i trwałe połączenie.
• Taśma izolacyjna: Do dodatkowego zabezpieczenia połączeń i wiązek przewodów.
• Diody prostownicze: Kluczowe, jeśli nasz sterownik centralnego zamka ma tylko jedno wyjście na kierunkowskazy. Najczęściej stosuje się diody typu 1N4007, ale dla pewności warto użyć mocniejszych, np. 6A. Ich zadaniem jest zapobieganie cofaniu się prądu i efektowi "świateł awaryjnych".
• Podstawowe narzędzia do demontażu: W zależności od modelu auta, mogą być potrzebne śrubokręty, klucze nasadowe, a także plastikowe narzędzia do podważania elementów tapicerki, aby uzyskać dostęp do wiązek elektrycznych.

Kwestia diod prostowniczych jest szczególnie ważna. Jeśli Twój sterownik centralnego zamka posiada tylko jedno wyjście do podłączenia kierunkowskazów, koniecznie musisz zastosować dwie diody, na przykład popularne 1N4007 lub mocniejsze, jeśli instalacja jest bardziej obciążona. Wpinamy je na każdym z przewodów wychodzących ze sterownika, tak aby prąd płynął tylko w jedną stronę od sterownika do kierunkowskazu. Zapobiega to sytuacji, w której po włączeniu prawego kierunkowskazu, lewy również by się zaświecił, i odwrotnie. Diodę wpinamy zaporowo, czyli tak, aby prąd mógł płynąć od sterownika do kierunkowskazu, ale nie mógł płynąć z powrotem w stronę sterownika z instalacji samochodu.

Bezpieczny start: jak rozpocząć pracę z elektryką w samochodzie?

Zanim sięgniemy po jakiekolwiek narzędzia, musimy pamiętać o absolutnie podstawowej zasadzie bezpieczeństwa podczas pracy z instalacją elektryczną pojazdu: zawsze odłącz akumulator. Jest to kluczowe dla uniknięcia zwarć, które mogą prowadzić do przepalenia bezpieczników, uszkodzenia sterownika centralnego zamka, a w nowszych samochodach nawet do poważnego uszkodzenia modułu komfortu (BCM) czy innych elektronicznych centrów sterowania. Odłączenie akumulatora to kilka sekund, które mogą nas uchronić przed kosztownymi naprawami.

Kolejnym ważnym krokiem jest zlokalizowanie odpowiednich wiązek przewodów. W zależności od konstrukcji samochodu, mogą one znajdować się w różnych miejscach:

• Wiązka od przełącznika zespolonego pod kierownicą: To często najbardziej bezpośrednie miejsce do znalezienia przewodów sterujących kierunkowskazami.
• W progach drzwiowych: Wiele wiązek elektrycznych biegnie wzdłuż progów, zarówno przednich, jak i tylnych drzwi. Czasami łatwiej jest tam uzyskać dostęp do przewodów prowadzących do lamp.
• Przy skrzynce bezpieczników: Czasami można znaleźć odpowiednie przewody w okolicach głównej skrzynki bezpieczników lub dodatkowych, jeśli takie występują.
• Przy samych lampach kierunkowskazów: Ostatecznością, ale czasem najłatwiejszą metodą, jest dostanie się do kostek podłączonych bezpośrednio do lamp kierunkowskazów.

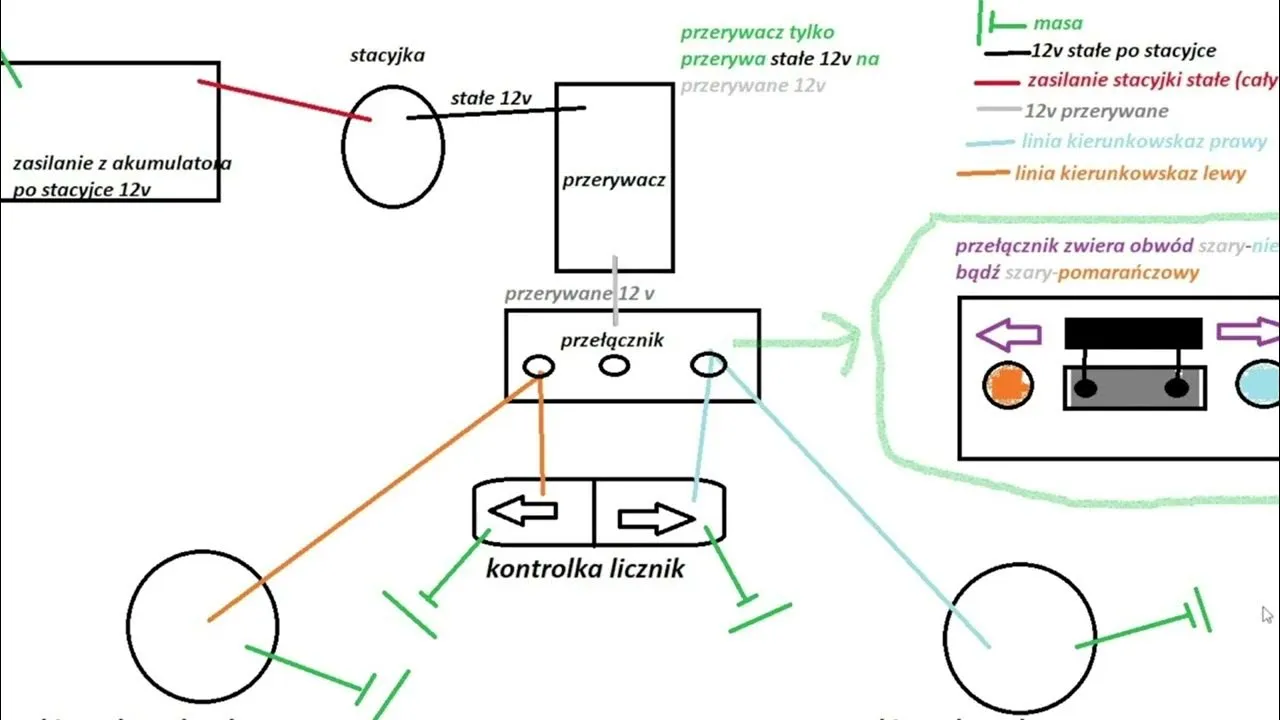

Lokalizacja przewodów kierunkowskazów: serce operacji

Teraz przechodzimy do najbardziej kluczowego etapu znalezienia właściwych przewodów kierunkowskazów. To tutaj przyda się nasz próbnik napięcia lub multimetr.

1. Włącz zapłon: Upewnij się, że kluczyk jest w pozycji zapłonu (niekoniecznie uruchomiony silnik, ale zapłon musi być włączony, aby instalacja była pod napięciem).
2. Włącz kierunkowskaz: Wybierz jeden kierunkowskaz, na przykład prawy, i włącz go za pomocą manetki.
3. Testuj przewody: Dotknij końcówką próbnika napięcia (lub odpowiednim ustawieniem multimetru) kolejnych przewodów w zidentyfikowanej wcześniej wiązce.
4. Szukaj pulsującego napięcia: Prawidłowy przewód kierunkowskazu będzie podawał pulsujące napięcie +12V. Oznacza to, że lampka próbnika będzie się zapalać i gasnąć rytmicznie wraz z miganiem kierunkowskazu. Multimetr pokaże zmieniające się napięcie.
5. Powtórz dla drugiej strony: Po zidentyfikowaniu przewodu dla prawego kierunkowskazu, wyłącz go i włącz lewy. Powtórz procedurę testowania, aby znaleźć odpowiedni przewód dla lewej strony.

Najczęściej przewody kierunkowskazów można znaleźć w miejscach, które już wcześniej omówiliśmy:

• W wiązce od przełącznika zespolonego pod kierownicą.
• W progach drzwiowych (często w wiązkach biegnących do tyłu pojazdu).
• Przy skrzynce bezpieczników.
• W kostkach podłączonych do samych lamp kierunkowskazów.

Pamiętaj, że kolory przewodów mogą się drastycznie różnić w zależności od marki, modelu i rocznika samochodu. Nie polegaj wyłącznie na schematach kolorystycznych, które znajdziesz w internecie, chyba że masz pewność, że pochodzą z wiarygodnego źródła dla Twojego konkretnego pojazdu. Najpewniejszą metodą jest zawsze testowanie za pomocą próbnika napięcia. Jeśli masz dostęp do schematu elektrycznego dla Twojego modelu auta, będzie to ogromnym ułatwieniem. W przeciwnym razie, cierpliwość i dokładne testowanie są kluczem do sukcesu.

Schemat podłączenia krok po kroku: przewodnik dla początkujących

Teraz, gdy już wiemy, jak znaleźć potrzebne przewody, czas na samo podłączenie. Procedura różni się w zależności od tego, czy nasz sterownik ma jedno, czy dwa wyjścia na kierunkowskazy.

Podłączenie ze sterownikiem posiadającym dwa wyjścia

1. Zlokalizuj przewody: Znajdź przewody zasilające lewy i prawy kierunkowskaz, zgodnie z instrukcją z poprzedniej sekcji.
2. Przygotuj połączenie: Użyj ściągacza izolacji, aby delikatnie odsłonić niewielki fragment przewodu na obu tych kablach.
3. Podłącz wyjścia sterownika: Weź dwa przewody sygnałowe wychodzące ze sterownika centralnego zamka (zazwyczaj oznaczone jako wyjście na kierunkowskazy). Podłącz jeden z nich do przewodu zasilającego lewy kierunkowskaz, a drugi do przewodu zasilającego prawy kierunkowskaz.
4. Zabezpiecz połączenia: Wykonaj trwałe połączenie metodą lutowania i zaizoluj je koszulką termokurczliwą, lub użyj szybkozłączek, upewniając się, że są one odpowiednio zaciśnięte.
5. Dodatkowa izolacja: Całość możesz dodatkowo owinąć taśmą izolacyjną dla pewności.

Podłączenie ze sterownikiem posiadającym jedno wyjście (z diodami)

1. Zlokalizuj przewody: Znajdź przewody zasilające lewy i prawy kierunkowskaz.
2. Przygotuj połączenie: Odsłoń fragment izolacji na obu tych kablach.
3. Przygotuj diody: Weź dwie diody prostownicze (np. 1N4007). Zwróć uwagę na oznaczenie katody (zazwyczaj pasek na obudowie diody).
4. Podłącz diody:
   • Do przewodu wychodzącego ze sterownika centralnego zamka podłącz jeden koniec (anodę) pierwszej diody. Drugi koniec diody (katodę, czyli z paskiem) podłącz do przewodu zasilającego lewy kierunkowskaz.
   • Powtórz to samo dla drugiej diody: podłącz jej anodę do tego samego przewodu sterownika, a katodę do przewodu zasilającego prawy kierunkowskaz.
   Ważne jest, aby diody były wpięte w odpowiednim kierunku prąd ma płynąć od sterownika do kierunkowskazów, a nie w drugą stronę. Pasek na diodzie (katoda) powinien być skierowany w stronę kierunkowskazu.
5. Zabezpiecz połączenia: Połączenia z diodami również wykonaj metodą lutowania i zaizoluj koszulkami termokurczliwymi lub użyj odpowiednich szybkozłączek.
6. Dodatkowa izolacja: Całość zabezpiecz taśmą izolacyjną.

Porównanie metod łączenia przewodów

Niezależnie od wybranej metody, kluczowe jest prawidłowe zaizolowanie wszystkich połączeń. Użycie dobrej jakości taśmy izolacyjnej oraz koszulek termokurczliwych zapobiega zwarciom, chroni połączenia przed wilgocią i uszkodzeniami mechanicznymi, zapewniając długotrwałe i bezpieczne działanie całej instalacji.

Testowanie i rozwiązywanie problemów: co robić, gdy coś pójdzie nie tak?

Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Nie panikuj! Większość problemów jest łatwa do zdiagnozowania i naprawienia.

Najczęstsze błędy, które możesz napotkać, to sytuacje, gdy kierunkowskazy świecą cały czas lub działają jak światła awaryjne. Jeśli masz sterownik z jednym wyjściem i zastosowałeś diody, przyczyną może być ich nieprawidłowe podłączenie (zamiana miejscami, wpięcie w złym kierunku) lub ich brak. Jeśli diody są prawidłowo wpięte, a problem nadal występuje, sprawdź, czy przewody sygnałowe ze sterownika nie są zwarte ze sobą.

Inne potencjalne problemy:

• Brak reakcji kierunkowskazów: Sprawdź, czy sterownik centralnego zamka otrzymuje zasilanie. Upewnij się, że przewody sygnałowe są prawidłowo podłączone do instalacji samochodu. Sprawdź bezpieczniki zarówno te w samochodzie, jak i ewentualnie te w samym sterowniku. Możliwe, że sam sterownik jest uszkodzony.
• Kierunkowskazy mrugają za szybko lub za wolno: Czasami może to być spowodowane zbyt dużym lub zbyt małym obciążeniem instalacji. W przypadku podłączenia pod kierunkowskazy, zazwyczaj nie jest to problemem, ale warto mieć to na uwadze.

Oto lista kontrolna, która pomoże Ci w diagnostyce:

1. Sprawdź bezpieczniki: Upewnij się, że wszystkie bezpieczniki związane z centralnym zamkiem oraz kierunkowskazami są całe i prawidłowo umieszczone.
2. Zweryfikuj połączenia: Przejrzyj wszystkie wykonane połączenia. Czy są pewne? Czy izolacja jest prawidłowa? Czy nie ma zwarć między przewodami?
3. Sprawdź biegunowość diod: Jeśli używałeś diod, upewnij się, że są wpięte w odpowiednim kierunku (pasek na diodzie skierowany w stronę kierunkowskazu).
4. Sprawdź ciągłość przewodów: Użyj multimetru, aby sprawdzić, czy nie ma przerw w przewodach między sterownikiem a punktami połączeń w instalacji samochodu.
5. Testuj funkcje: Po każdej poprawce, podłącz akumulator i przetestuj działanie. Jeśli problem nadal występuje, odłącz akumulator i kontynuuj diagnostykę.

Przeczytaj również: Jak działa centralny zamek? Mechanizm, usterki i przyszłość

Finalizacja projektu: składanie wszystkiego w całość

Po pomyślnym przetestowaniu wszystkich funkcji, czas na uporządkowanie instalacji. Staraj się poprowadzić nowe przewody w taki sposób, aby były jak najmniej widoczne i nie przeszkadzały w codziennym użytkowaniu pojazdu. Możesz wykorzystać istniejące peszle i wiązki przewodów, aby estetycznie ukryć nowy sterownik i połączenia. Upewnij się, że sterownik nie jest narażony na wilgoć ani uszkodzenia mechaniczne. Dobrze ukryta i zamocowana instalacja to gwarancja jej długowieczności.

Na koniec, przeprowadź ostateczny test funkcjonalności. Zamknij i otwórz pojazd pilotem kilka razy, obserwując kierunkowskazy. Sprawdź, czy reagują one prawidłowo jedno krótkie mignięcie przy zamykaniu i otwieraniu. Upewnij się, że funkcja świateł awaryjnych działa bez zarzutu, a kierunkowskazy włączane standardowo również działają poprawnie. Jeśli wszystko działa jak należy, możesz cieszyć się nową, praktyczną funkcją w swoim samochodzie!
