Kierunkowskazy do centralnego zamka: Poradnik DIY krok po kroku

Ten artykuł to kompleksowy poradnik DIY, który krok po kroku przeprowadzi Cię przez proces podłączania kierunkowskazów do centralnego zamka w Twoim samochodzie. Dzięki niemu zyskasz wizualne potwierdzenie zamknięcia lub otwarcia pojazdu, co znacząco zwiększy Twój komfort i poczucie bezpieczeństwa. Samodzielne wykonanie tej modyfikacji jest nie tylko satysfakcjonujące, ale także znacznie bardziej ekonomiczne niż zlecanie jej warsztatowi.

Wizualne potwierdzenie zamknięcia auta: dlaczego warto je mieć?

Wizualna sygnalizacja kierunkowskazami to nic innego jak krótki błysk świateł po naciśnięciu przycisku zamknięcia lub otwarcia samochodu na pilocie. Zazwyczaj jeden błysk oznacza zamknięcie, a dwa otwarcie. Ten prosty, ale niezwykle praktyczny dodatek działa na zasadzie wysyłania sygnału elektrycznego ze sterownika centralnego zamka bezpośrednio do instalacji kierunkowskazów w samochodzie.

Dla mnie osobiście, posiadanie wizualnego potwierdzenia zamknięcia auta to przede wszystkim spokój ducha. Ile razy zdarzyło Ci się odejść od samochodu i zastanawiać, czy na pewno go zamknąłeś? Z migającymi kierunkowskazami masz natychmiastową pewność, że pojazd jest bezpieczny na parkingu. To także wygoda i nowoczesność, które znacząco poprawiają komfort codziennego użytkowania auta.

Czy taka modyfikacja jest skomplikowana? Jako amator-majsterkowicz mogę powiedzieć, że wymaga ona pewnej precyzji i podstawowej wiedzy z zakresu elektryki samochodowej, ale jest w pełni wykonalna samodzielnie. Nie jest to zadanie dla każdego, ale z odpowiednim przygotowaniem i narzędziami, większość osób powinna sobie z nim poradzić.

Warto również podkreślić, że modyfikacja ta jest całkowicie legalna w Polsce. Kierunkowskazy zachowują swoją podstawową funkcję sygnalizowania zmiany kierunku jazdy i nie zmieniają koloru, co jest kluczowe z punktu widzenia przepisów ruchu drogowego.

Przygotowanie do pracy: narzędzia i materiały, które musisz mieć

Zanim zabierzesz się za podłączanie, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Odpowiednie przygotowanie to klucz do sprawnej i bezpiecznej pracy.

• Multimetr (lub próbnik napięcia): Niezbędny do identyfikacji właściwych przewodów kierunkowskazów w instalacji samochodu. Pozwala na bezpieczne i precyzyjne znalezienie pulsującego sygnału.
• Ściągacz izolacji: Ułatwia precyzyjne usunięcie izolacji z przewodów bez uszkodzenia żył.
• Lutownica i cyna (lub szybkozłączki): Lutowanie zapewnia najtrwalsze i najbardziej niezawodne połączenia, ale szybkozłączki mogą być łatwiejszą alternatywą dla mniej doświadczonych.

Kluczowym elementem tej modyfikacji, o którym często zapominają początkujący, są dwie diody prostownicze, najlepiej o minimalnym prądzie 5A. Dlaczego są tak ważne? Wiele uniwersalnych sterowników centralnego zamka posiada tylko jedno wyjście sygnałowe na kierunkowskazy. Bezpośrednie podłączenie tego jednego przewodu do obu obwodów (lewego i prawego) spowodowałoby zwarcie i niekontrolowane włączanie świateł awaryjnych przy każdym użyciu kierunkowskazu. Diody działają jak zawory jednokierunkowe, pozwalając prądowi płynąć od sterownika do kierunkowskazów, ale blokując jego przepływ pomiędzy obwodami lewych i prawych świateł. To genialne w swojej prostocie rozwiązanie!

• Taśma izolacyjna (lub koszulki termokurczliwe): Niezbędne do starannego i bezpiecznego zaizolowania wszystkich połączeń. Pamiętaj, że dobra izolacja to podstawa bezpieczeństwa i trwałości instalacji.
• Złączki (opcjonalnie, jeśli nie lutujesz): Jeśli zdecydujesz się na szybkozłączki, upewnij się, że są odpowiedniej jakości i rozmiaru.

Gdzie szukać? Lokalizacja i identyfikacja przewodów kierunkowskazów

Znalezienie odpowiednich przewodów w gąszczu instalacji samochodowej może wydawać się wyzwaniem, ale są pewne miejsca, gdzie najczęściej się one znajdują:

• Wiązka przewodów przy kolumnie kierownicy.
• Przy przełączniku zespolonym (manetce kierunkowskazów).
• Przy włączniku świateł awaryjnych.
• W wiązkach biegnących w progach pojazdu (zazwyczaj po stronie kierowcy).

Aby prawidłowo zidentyfikować przewody lewego i prawego kierunkowskazu, postępuj zgodnie z poniższymi krokami:

1. Zlokalizuj wiązkę przewodów w jednym z wymienionych miejsc.
2. Włącz lewy kierunkowskaz w samochodzie.
3. Użyj multimetru ustawionego na pomiar napięcia DC lub lampki probierczej. Jeden koniec podłącz do masy (np. do metalowej części karoserii), a drugim dotykaj kolejnych przewodów w wiązce.
4. Szukaj przewodu, na którym napięcie będzie pulsować (lampka będzie migać) zgodnie z rytmem kierunkowskazu. To jest przewód od lewego kierunkowskazu.
5. Powtórz ten sam proces, włączając prawy kierunkowskaz, aby zidentyfikować przewód od prawego kierunkowskazu.
6. Zanotuj kolory zidentyfikowanych przewodów to ułatwi dalszą pracę.

Warto wiedzieć, że w niektórych popularnych markach, jak np. Volkswagen, przewody kierunkowskazów często mają kolory czarno-zielony i czarno-biały. Pamiętaj jednak, że kolory przewodów mogą się różnić w zależności od konkretnego modelu samochodu i rocznika, dlatego zawsze polegam na pomiarach multimetrem, a nie tylko na kolorach.

Instrukcja podłączenia kierunkowskazów do centralnego zamka

Zanim zaczniesz jakiekolwiek prace z elektryką samochodową, zawsze odłącz akumulator. To podstawowa zasada bezpieczeństwa, która chroni zarówno Ciebie, jak i instalację pojazdu przed uszkodzeniem.

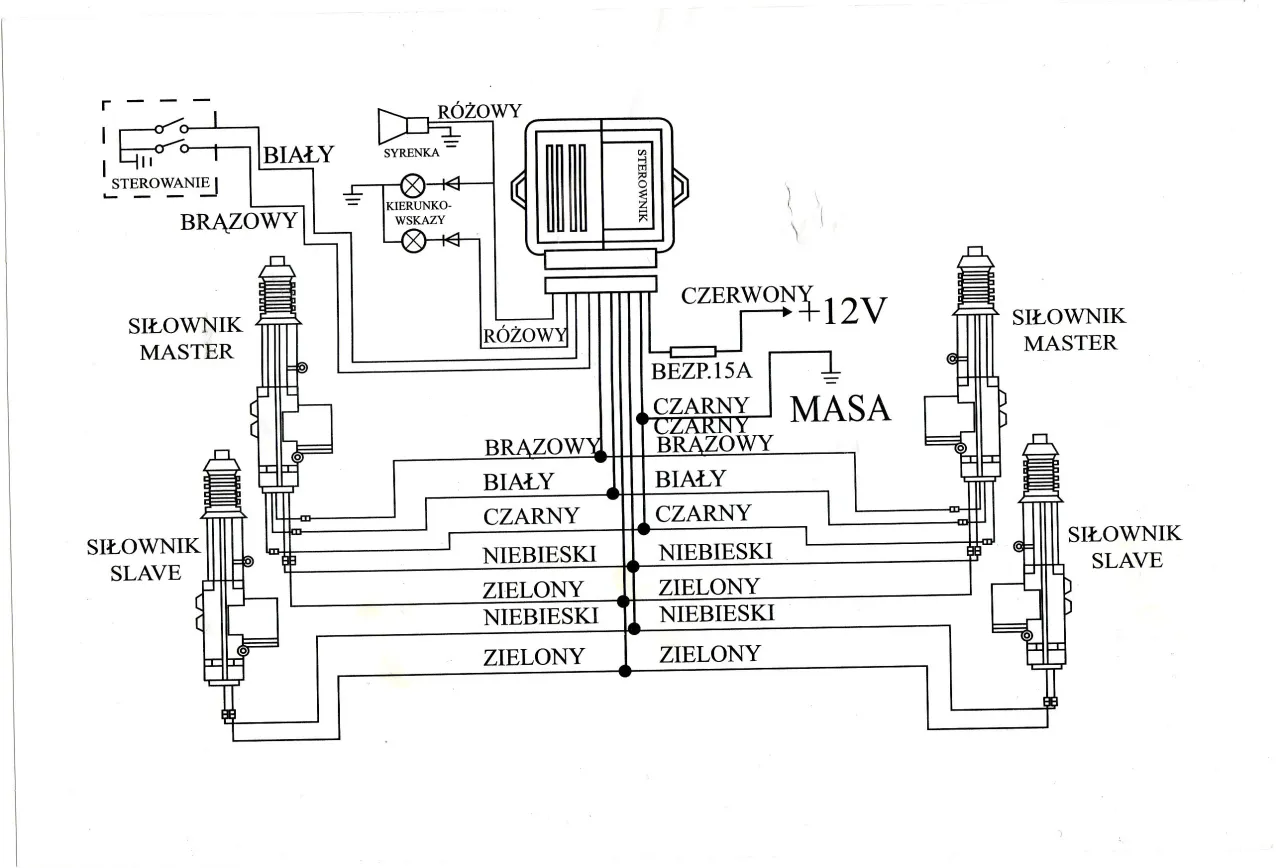

Oto szczegółowa instrukcja, jak podłączyć kierunkowskazy do centralnego zamka z użyciem diod prostowniczych:

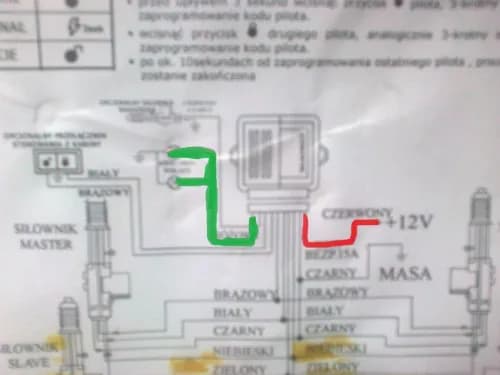

1. Zlokalizuj przewód sygnałowy ze sterownika centralnego zamka: Jest to przewód, który wysyła impuls do kierunkowskazów po naciśnięciu przycisku na pilocie. Jeśli Twój sterownik ma dwa wyjścia (jedno na lewy, drugie na prawy kierunkowskaz), diody nie są potrzebne. Jeśli ma jedno diody są obowiązkowe.
2. Przetnij przewód sygnałowy: Jeśli masz jedno wyjście sygnałowe ze sterownika, przetnij ten przewód w dogodnym miejscu.
3. Wlutuj diody prostownicze: Wlutuj dwie diody prostownicze w przecięty przewód. Pamiętaj o prawidłowym kierunku! Anody diod (strona bez paska) powinny być skierowane w stronę sterownika centralnego zamka, a katody (strona z paskiem) w stronę instalacji kierunkowskazów samochodu. Dioda działa jak zawór jednokierunkowy prąd płynie tylko w jednym kierunku.
4. Podłącz przewody za diodami: Po wlutowaniu diod będziesz miał dwa osobne przewody wychodzące z katod diod. Jeden z nich podłącz do zidentyfikowanego wcześniej przewodu lewego kierunkowskazu, a drugi do przewodu prawego kierunkowskazu.
5. Starannie zaizoluj wszystkie połączenia: Użyj taśmy izolacyjnej lub, co osobiście polecam, koszulek termokurczliwych, aby każde połączenie było solidnie zabezpieczone przed wilgocią, kurzem i przypadkowym zwarciem. To klucz do długiej i bezproblemowej pracy instalacji.
6. Uporządkuj kable: Upewnij się, że wszystkie kable są estetycznie ułożone i zabezpieczone, aby nie ocierały się o ruchome części ani ostre krawędzie.

Jeśli chodzi o metody łączenia przewodów, ja zawsze zalecam lutowanie. Zapewnia ono najtrwalsze i najbardziej niezawodne połączenie elektryczne, odporne na wibracje i zmiany temperatury. Szybkozłączki są łatwiejsze w montażu, ale w moim doświadczeniu bywają mniej trwałe i mogą prowadzić do problemów z kontaktem po pewnym czasie. Jeśli jednak nie masz lutownicy lub doświadczenia w lutowaniu, dobrej jakości szybkozłączki z żelem izolującym mogą być akceptowalną alternatywą.

• Podłącz akumulator z powrotem.
• Użyj pilota centralnego zamka: Naciśnij przycisk zamykania kierunkowskazy powinny mignąć raz. Naciśnij przycisk otwierania powinny mignąć dwukrotnie.
• Sprawdź standardowe kierunkowskazy: Włącz lewy, następnie prawy kierunkowskaz za pomocą manetki. Powinny działać normalnie, bez włączania się świateł awaryjnych.
• Sprawdź światła awaryjne: Włącz światła awaryjne. Powinny migać wszystkie cztery kierunkowskazy.

Rozwiązywanie problemów: co zrobić, gdy kierunkowskazy nie działają?

Nawet przy najlepszych chęciach, czasami coś może pójść nie tak. Oto najczęstsze problemy i sposoby ich rozwiązania:

• Brak reakcji kierunkowskazów:
  • Sprawdź, czy wszystkie połączenia są prawidłowe i dobrze zaizolowane.
  • Upewnij się, że zidentyfikowałeś właściwe przewody kierunkowskazów.
  • Zweryfikuj, czy sterownik centralnego zamka otrzymuje zasilanie.
  • Sprawdź, czy przewód sygnałowy ze sterownika faktycznie wysyła impuls (użyj multimetru).
• Miganie tylko jednej strony kierunkowskazów:
  • Problem prawdopodobnie leży w połączeniu po stronie, która nie miga. Sprawdź przewód, diodę i połączenie z instalacją kierunkowskazu.
  • Możliwe, że jedna z diod prostowniczych jest uszkodzona lub została zamontowana w złym kierunku.

Jeśli po włączeniu manetki kierunkowskazu migają wszystkie światła awaryjne, jest to niemal pewny objaw braku lub nieprawidłowego zamontowania diod prostowniczych. Diody są kluczowe, aby zapobiec przepływowi prądu między obwodami lewego i prawego kierunkowskazu. Sprawdź ich obecność i prawidłowy kierunek montażu.

Zdarza się również, że centralny zamek działa poprawnie (zamyka i otwiera drzwi), ale nie wysyła sygnału do kierunkowskazów. W takiej sytuacji problem może być bardziej złożony i wykraczać poza samą modyfikację. Potencjalne przyczyny to uszkodzony moduł komfortu w samochodzie lub problem z mikrostykiem w zamku drzwi, który nie informuje modułu o poprawnym zamknięciu auta.

Przeczytaj również: Czy koło zapasowe jest obowiązkowe? Sprawdź przepisy i alternatywy

Koszty modyfikacji: DIY czy warsztat?

Zlecenie takiej pracy profesjonalnemu warsztatowi to już zupełnie inna półka cenowa. Koszt profesjonalnego montażu sterownika wraz z podłączeniem kierunkowskazów waha się zazwyczaj od 180 zł do nawet 600 zł, w zależności od modelu auta i stopnia skomplikowania instalacji. Kiedy warto zlecić pracę specjaliście? Jeśli nie czujesz się pewnie w pracy z elektryką samochodową, nie masz odpowiednich narzędzi lub Twój samochód ma bardzo skomplikowaną instalację, lepiej powierzyć to zadanie doświadczonemu elektrykowi samochodowemu. Pamiętaj, że bezpieczeństwo i prawidłowe działanie instalacji są najważniejsze.
