Ten artykuł to kompleksowy przewodnik, który pomoże Ci zlokalizować sterownik centralnego zamka, znany również jako moduł komfortu, w Twoim Volkswagenie Golfie 4. Dowiesz się, gdzie dokładnie się znajduje, jak się do niego dostać, jakie objawy wskazują na jego awarię oraz co zrobić w przypadku usterki od diagnozy po wymianę.
Moduł komfortu w Golfie 4 znajduje się pod deską rozdzielczą, po lewej stronie kierownicy
- Sterownik centralnego zamka w Golfie 4 to tak naprawdę moduł komfortu, odpowiedzialny za wiele funkcji.
- Lokalizacja modułu to przestrzeń pod deską rozdzielczą, po lewej stronie, nad skrzynką przekaźników.
- Dostęp do modułu wymaga demontażu dolnych osłon plastikowych pod kierownicą.
- Typowe objawy awarii to problemy z centralnym zamkiem, elektrycznymi szybami, oświetleniem wnętrza czy lusterkami.
- Wymiana modułu często wymaga kodowania i adaptacji pilotów, choć zdarzają się prostsze naprawy jak "zimne luty".
- Istnieje możliwość montażu uniwersalnego sterownika zamka jako alternatywy.
Czym tak naprawdę jest "sterownik centralnego zamka"? Moduł komfortu w pigułce:
Wydaje się, że szukanie "sterownika centralnego zamka" w Volkswagenie Golfie 4 może być nieco mylące, ponieważ oficjalnie to urządzenie nazywa się modułem komfortu. Ten niewielki, ale niezwykle ważny element elektroniczny integruje w sobie wiele funkcji, które znacząco wpływają na codzienne użytkowanie samochodu. Oprócz sterowania samym centralnym zamkiem, moduł ten odpowiada również za działanie elektrycznych szyb, elektrycznie sterowanych lusterek, a nawet oświetlenia wnętrza czy sygnalizacji otwartych drzwi. Zrozumienie jego roli jest kluczowe, gdy zaczynają pojawiać się problemy z tymi systemami.Najczęstsze problemy, które wskazują na moduł komfortu: od zamka po oświetlenie wnętrza:
Jeśli Twój Golf 4 zaczyna sprawiać niespodzianki, a problemy dotyczą kilku różnych systemów, istnieje spore prawdopodobieństwo, że winowajcą jest właśnie moduł komfortu. Oto najczęstsze objawy, na które warto zwrócić uwagę:
- Centralny zamek: Brak reakcji na sygnał z pilota lub kluczyka, drzwi nie zamykają się lub nie otwierają prawidłowo, czasem tylko jedna para drzwi działa.
- Elektryczne szyby: Szyby nie opuszczają się lub nie podnoszą, nie działa funkcja automatycznego domykania lub otwierania.
- Elektryczne lusterka: Problemy z regulacją lusterek lub ich podgrzewaniem, jeśli moduł jest za to odpowiedzialny.
- Oświetlenie wnętrza: Lampki sufitowe nie zapalają się po otwarciu drzwi, lub świecą się stale, mimo że drzwi są zamknięte.
- Sygnalizacja otwartych drzwi: Kontrolka otwartych drzwi lub bagażnika na desce rozdzielczej świeci się mimo ich prawidłowego zamknięcia.
Zauważenie jednego lub kilku z tych symptomów powinno skłonić Cię do bliższego przyjrzenia się modułowi komfortu.
Moduł komfortu w Golfie 4: gdzie go szukać i jak się do niego dostać:
Przygotowanie do pracy: jakich narzędzi będziesz potrzebować?
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką kilka podstawowych narzędzi. Ułatwią Ci one demontaż osłon i zapewnią bezpieczny dostęp do modułu komfortu:
- Zestaw śrubokrętów: Najczęściej potrzebne będą śrubokręty krzyżakowe o różnych rozmiarach oraz płaski śrubokręt do podważania.
- Narzędzia do demontażu plastików: Specjalne plastikowe łopatki lub wytrychy pomogą Ci bezinwazyjnie odpiąć zatrzaski osłon.
- Klucz nasadowy lub nasadki: Czasami do odkręcenia śrub mocujących osłony potrzebny będzie klucz.
- Latarka: Przestrzeń pod deską rozdzielczą bywa słabo oświetlona, latarka pomoże Ci zlokalizować śruby i złącza.
Instrukcja demontażu osłon: jak bezpiecznie dostać się do sterownika pod kierownicą:
Dostęp do modułu komfortu w Golfie 4 wymaga demontażu dolnych osłon plastikowych znajdujących się pod kolumną kierownicy. Postępuj ostrożnie, aby niczego nie uszkodzić:
- Zlokalizuj śruby mocujące: Zwykle znajdują się one na spodzie i po bokach dolnej osłony kierownicy.
- Odkręć widoczne śruby: Użyj odpowiedniego śrubokręta, aby je odkręcić.
- Ostrożnie podważ zatrzaski: Po odkręceniu śrub, delikatnie podważ osłonę w miejscach, gdzie znajdują się zatrzaski. Użyj do tego narzędzi do demontażu plastików, aby uniknąć porysowania powierzchni.
- Odłącz ewentualne wtyczki: Czasami w osłonach znajdują się niewielkie wtyczki (np. do podświetlenia nóg). Odłącz je ostrożnie.
- Zdejmij osłonę: Po odpięciu wszystkich śrub i zatrzasków, zdejmij dolną osłonę.

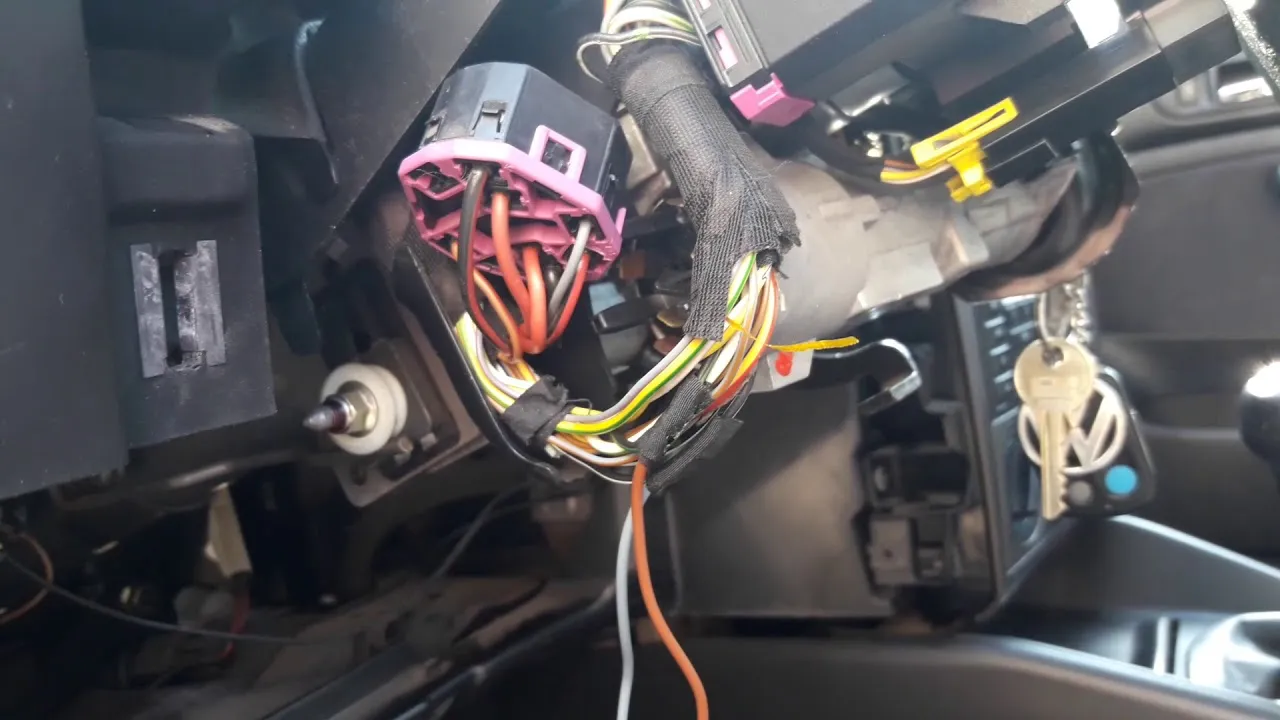

Identyfikacja modułu: jak wygląda i gdzie go szukać nad skrzynką przekaźników:
Po zdemontowaniu osłon, Twoim oczom ukaże się plątanina kabli i elementów elektronicznych. Moduł komfortu w Golfie 4 zazwyczaj znajduje się w centralnej części, po lewej stronie, nad skrzynką z przekaźnikami, blisko kolumny kierownicy. Zazwyczaj jest to niewielka, plastikowa skrzynka z kilkoma wtyczkami. Jego wygląd może się nieco różnić w zależności od generacji, ale jego lokalizacja jest dość stała. Przyjrzyj się uważnie wiązkom kabli moduł komfortu jest jednym z kluczowych elementów elektronicznych w tej okolicy.
Sygnały awarii modułu komfortu: na co zwrócić uwagę:
Centralny zamek nie reaguje na pilota ani kluczyk? To może być to!
Jednym z najbardziej frustrujących objawów awarii modułu komfortu jest problem z centralnym zamkiem. Jeśli Twój samochód przestał reagować na sygnały z pilota, a nawet próby otwarcia lub zamknięcia drzwi za pomocą kluczyka w zamku nie przynoszą rezultatu, moduł komfortu jest głównym podejrzanym. Czasami problem może objawiać się częściowo na przykład, drzwi kierowcy otwierają się i zamykają, ale reszta samochodu pozostaje obojętna. Warto wtedy sprawdzić, czy nie ma błędów w komunikacji modułu z siłownikami drzwi.
Problemy z elektrycznymi szybami i lusterkami czy to wina sterownika?
Moduł komfortu jest mózgiem odpowiedzialnym za sterowanie elektrycznymi szybami i lusterkami. Jeśli zauważysz, że szyby zaczynają działać "kapryśnie" opuszczają się lub podnoszą z opóźnieniem, nie chcą się domknąć automatycznie, lub w ogóle przestają działać, może to być sygnał, że moduł komfortu szwankuje. Podobnie jest w przypadku elektrycznie sterowanych lusterek. Problemy z ich regulacją lub podgrzewaniem, jeśli są zintegrowane z modułem komfortu, również mogą wskazywać na jego uszkodzenie.
Tajemnicze oświetlenie wnętrza i kontrolki na desce rozdzielczej jako sygnał awarii:
Czasami awaria modułu komfortu objawia się w sposób mniej oczywisty. Zdarza się, że oświetlenie wnętrza przestaje działać poprawnie lampki sufitowe nie zapalają się po otwarciu drzwi, lub co gorsza, świecą się stale, rozładowując akumulator. Innym nietypowym objawem jest stale świecąca na desce rozdzielczej kontrolka otwartych drzwi lub klapy bagażnika, mimo że masz pewność, iż wszystko jest prawidłowo zamknięte. Te pozornie drobne usterki również mogą mieć swoje źródło w uszkodzonym module komfortu.
Wymiana modułu komfortu w Golfie 4: poradnik przed rozpoczęciem:

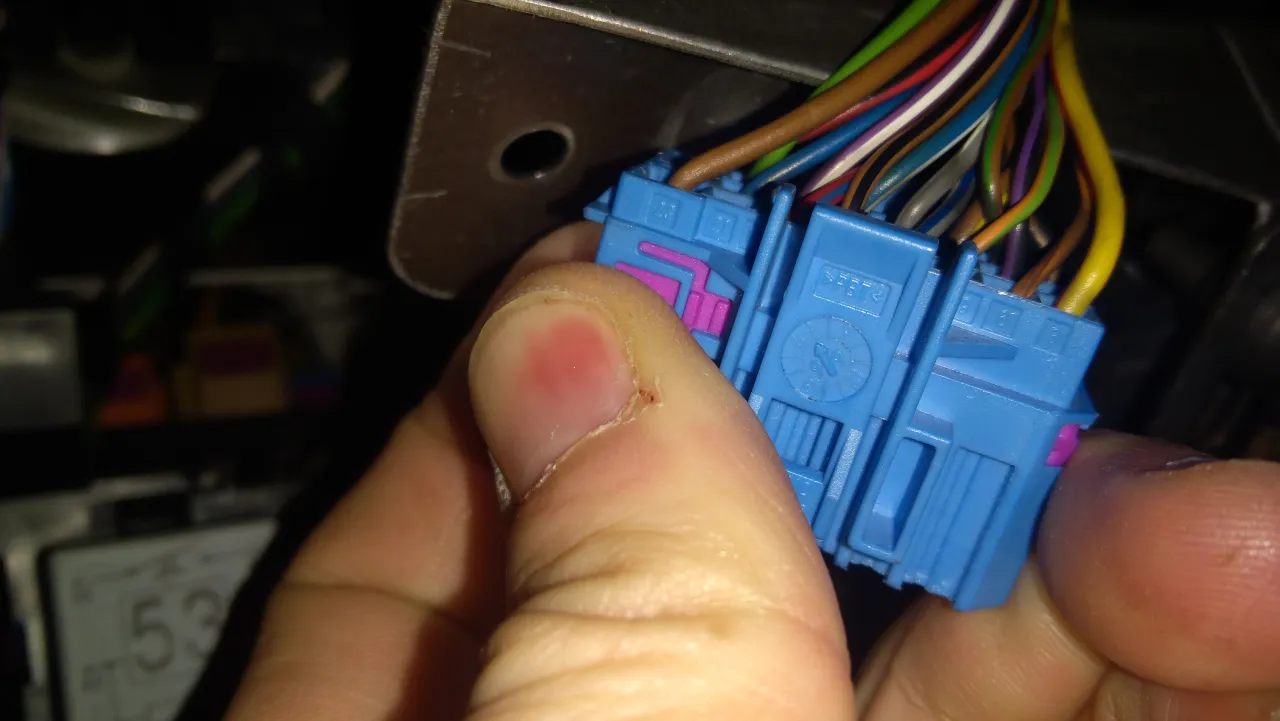

Jak dobrać odpowiedni moduł? Zrozumienie numerów seryjnych (1J0 vs 1C0):
Wybór właściwego modułu komfortu do Golfa 4 jest kluczowy, ponieważ występowały różne wersje tego podzespołu. Najważniejsze jest zwrócenie uwagi na numer seryjny, który zazwyczaj zaczyna się od 1J0. .. lub 1C0. ... Moduły z oznaczeniem 1J0. .. są zazwyczaj starszymi, często bardziej rozbudowanymi wersjami, które mogą mieć dwie wtyczki i obsługiwać szerszy zakres funkcji, w tym zaawansowane sterowanie pilotem czy alarm. Natomiast moduły 1C0. .. to nowsze, często uproszczone wersje, zazwyczaj z jedną wtyczką, które mogą obsługiwać podstawowe funkcje centralnego zamka i elektrycznych szyb. Wybór modułu z nieodpowiednim numerem może skutkować brakiem działania niektórych funkcji lub koniecznością dodatkowego kodowania.
| Cecha | Moduły 1J0. . . | Moduły 1C0. . . |
|---|---|---|
| Typowe funkcje | Zazwyczaj obsługa pilota, alarmu, elektrycznych szyb we wszystkich drzwiach | Podstawowe funkcje centralnego zamka, często bez obsługi pilota |
| Liczba wtyczek | Zazwyczaj dwie wtyczki | Zazwyczaj jedna wtyczka |
| Generacja | Starsze, często bardziej rozbudowane | Nowsze, często uproszczone |
Czy sama wymiana wystarczy? Kilka słów o kodowaniu i adaptacji pilotów:
Wymiana modułu komfortu to często nie koniec pracy. Wiele modułów, zwłaszcza jeśli wymieniasz go na inny egzemplarz (nawet z tym samym numerem), wymaga kodowania lub adaptacji. Jest to proces, który pozwala nowemu modułowi "nawiązać komunikację" z pozostałymi systemami w samochodzie, a przede wszystkim z kluczykami (pilotem). Bez odpowiedniego kodowania, pilot może przestać działać, a niektóre funkcje mogą nie być aktywne. Do tego celu zazwyczaj potrzebne jest specjalistyczne oprogramowanie diagnostyczne, takie jak VCDS (VAG-COM), i dostęp do komputera pokładowego.
Potencjalne pułapki i najczęstsze błędy podczas wymiany sterownika:
Podczas wymiany modułu komfortu łatwo o drobne błędy, które mogą prowadzić do dalszych problemów. Oto kilka pułapek, których warto unikać:
- Nieodłączenie akumulatora: Przed rozpoczęciem pracy zawsze odłącz klemę minusową akumulatora, aby uniknąć zwarcia i uszkodzenia elektroniki.
- Błędne podłączenie wtyczek: Upewnij się, że wszystkie wtyczki są prawidłowo i do końca wpięte w nowy moduł.
- Niewłaściwy moduł: Jak wspomniano wcześniej, wybór modułu o nieodpowiednim numerze seryjnym może skutkować brakiem działania pewnych funkcji.
- Brak kodowania/adaptacji: Po wymianie nie zapomnij o procesie kodowania i adaptacji pilotów, jeśli jest to wymagane.
- Uszkodzenie przewodów: Uważaj podczas demontażu i montażu, aby nie uszkodzić wiązek kablowych, zwłaszcza tych przechodzących przez przelotki drzwi.

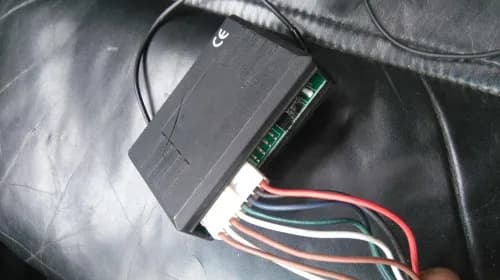

Uniwersalny sterownik zamka: alternatywa dla oryginalnego modułu:
Kiedy warto zdecydować się na uniwersalny sterownik zamiast oryginalnego modułu?
Jeśli Twój Golf 4 nie posiada fabrycznego centralnego zamka sterowanego pilotem, lub chcesz zastąpić uszkodzony, ale drogi w zakupie oryginalny moduł, uniwersalny sterownik centralnego zamka z pilotem może być doskonałym i często tańszym rozwiązaniem. Jest to szczególnie opłacalne, gdy chcesz po prostu dodać funkcję zdalnego otwierania i zamykania drzwi, a pozostałe funkcje modułu komfortu działają poprawnie. Taki sterownik jest niezależny od fabrycznej elektroniki i pozwala na łatwe dodanie wygody posiadania pilota.
Podstawy podłączenia: w które kable wpiąć się w drzwiach kierowcy?
Montaż uniwersalnego sterownika centralnego zamka zazwyczaj polega na wpięciu się w odpowiednie przewody w wiązce kablowej, która prowadzi do drzwi kierowcy. To właśnie tam znajdują się sygnały odpowiedzialne za otwieranie i zamykanie zamków. Konkretne kolory przewodów i punkty wpięcia mogą się różnić w zależności od modelu uniwersalnego sterownika i wersji wyposażenia samochodu, dlatego zawsze warto zapoznać się z instrukcją dołączoną do zestawu. Zazwyczaj wymaga to podłączenia kilku przewodów sterujących do zamków oraz zasilania.
Przeczytaj również: Ile kosztuje dorobienie pilota do centralnego zamka? Sprawdź ceny!
Diagnoza i naprawa modułu komfortu: kiedy warto, a kiedy wymienić:
Sprawdzenie "zimnych lutów": popularna usterka, którą możesz naprawić sam:
Jedną z najczęstszych przyczyn awarii modułu komfortu, szczególnie w starszych samochodach, są tak zwane "zimne luty". Są to mikropęknięcia w połączeniach lutowanych na płytce drukowanej modułu, które powstają w wyniku wielokrotnego nagrzewania się i stygnięcia komponentów. Objawy mogą być różne, od sporadycznych problemów po całkowite unieruchomienie funkcji. Dobra wiadomość jest taka, że jeśli masz podstawowe umiejętności lutowania, możesz samodzielnie zdiagnozować i naprawić "zimne luty", co jest znacznie tańsze niż wymiana całego modułu.
Diagnostyka komputerowa VCDS: jak odczytać błędy modułu komfortu?
Aby precyzyjnie zdiagnozować problem, warto skorzystać z diagnostyki komputerowej za pomocą oprogramowania VCDS (znanego również jako VAG-COM). Podłączając interfejs do gniazda OBD-II w samochodzie i uruchamiając odpowiedni program, możesz odczytać kody błędów zapisane w pamięci modułu komfortu. Te kody często wskazują na konkretne problemy, takie jak błędy komunikacji, uszkodzenia czujników czy problemy z zasilaniem. Analiza tych błędów może znacznie ułatwić zlokalizowanie usterki i podjęcie właściwych kroków naprawczych.Kiedy naprawa jest nieopłacalna? Podsumowanie kosztów i rekomendacje:
Ceny używanych modułów komfortu na portalach aukcyjnych są zazwyczaj bardzo atrakcyjne, często oscylując w granicach kilkudziesięciu złotych. Podobnie, uniwersalne sterowniki centralnego zamka z pilotem można kupić za niewielką kwotę. Biorąc pod uwagę te niskie ceny, wymiana modułu komfortu na inny, sprawny egzemplarz, jest często bardziej opłacalna i szybsza niż próba skomplikowanej naprawy, zwłaszcza jeśli nie masz doświadczenia w elektronice. Naprawa "zimnych lutów" ma sens, gdy chcesz zaoszczędzić, ale jeśli problem jest bardziej złożony, wymiana jest zazwyczaj najlepszym rozwiązaniem.
