Jak podłączyć pilot do centralnego zamka? Poradnik krok po kroku

Witaj, miłośniku motoryzacji! Czy Twój samochód odmówił posłuszeństwa w kwestii otwierania drzwi za pomocą pilota? A może chcesz dodać tę wygodną funkcję do starszego auta? Ten artykuł to Twój praktyczny przewodnik po świecie podłączania i programowania pilotów do centralnego zamka. Wyjaśnimy krok po kroku, jak samodzielnie uporać się z tym zadaniem, oszczędzając czas i pieniądze.

Przeczytaj również: Ile kosztuje dorobienie pilota do centralnego zamka? Sprawdź ceny!

Jak podłączyć pilot do centralnego zamka kluczowe informacje o programowaniu i montażu

• Istnieją dwa główne scenariusze: programowanie fabrycznego pilota (wymaga sekwencji czynności) lub montaż uniwersalnego sterownika (wymaga wiedzy z elektryki).
• Procedura programowania fabrycznego pilota jest specyficzna dla każdej marki i modelu samochodu.
• Montaż uniwersalnego sterownika polega na wpięciu się w instalację elektryczną pojazdu i wymaga identyfikacji przewodów oraz typu sterowania (masą lub plusem).
• Najczęstszym problemem jest rozkodowanie pilota po wymianie baterii, co zazwyczaj wymaga ponownego programowania.
• Koszty: uniwersalny sterownik to wydatek 40-60 zł; profesjonalne kodowanie pilota 150-400 zł; montaż uniwersalnego sterownika w warsztacie 100-300 zł.

Kluczowa różnica między tymi dwoma scenariuszami tkwi w podejściu do systemu. Programowanie fabrycznego pilota dotyczy sytuacji, gdy Twój samochód jest już wyposażony w system centralnego zamka, ale potrzebujesz zsynchronizować z nim nowy lub zapasowy pilot. Jest to zazwyczaj procedura wymagająca wykonania specyficznej sekwencji czynności, którą producent przewidział dla danego modelu.

Scenariusz, w którym potrzebujesz zaprogramować fabryczny pilot, jest dość powszechny. Może się zdarzyć, gdy kupisz nowy pilot do swojego auta, zgubisz jeden z posiadanych, lub po prostu Twój obecny pilot przestanie synchronizować się z samochodem, co często ma miejsce po wymianie baterii. W takich sytuacjach kluczowe jest ponowne "nauczenie" samochodu rozpoznawania Twojego pilota.

Jeśli Twój samochód nie posiada fabrycznego zdalnego sterowania, montaż uniwersalnego zestawu centralnego zamka będzie dla Ciebie idealnym rozwiązaniem. Taki zestaw, często dostępny w atrakcyjnych cenach, nie tylko zapewni Ci wygodę otwierania i zamykania auta z dystansu, ale może również zaoferować dodatkowe funkcje, takie jak sterowanie otwieraniem bagażnika czy sygnalizowanie kierunkowskazami podczas zamykania i otwierania pojazdu. To prosty sposób na podniesienie komfortu użytkowania starszego samochodu.

Chociaż dokładne procedury programowania fabrycznych pilotów różnią się w zależności od marki i modelu, istnieje pewna uniwersalna sekwencja, która często działa w wielu pojazdach. Oto typowy przykład:

1. Otwórz drzwi kierowcy.
2. Włóż kluczyk do stacyjki i przekręć go do pozycji zapłonu (nie uruchamiaj silnika).
3. W ciągu kilku sekund naciśnij przycisk blokowania drzwi na desce rozdzielczej (lub wykonaj inną czynność wskazaną w instrukcji dla danego modelu, np. 3-6 razy przekręć kluczyk w stacyjce).
4. Naciśnij i przytrzymaj przycisk otwierania na pilocie przez kilka sekund.
5. Naciśnij przycisk zamykania na pilocie.
6. Wyłącz zapłon i wyjmij kluczyk ze stacyjki.
7. Sprawdź działanie pilota.

Oto kilka przykładów uproszczonych procedur kodowania pilotów dla popularnych marek:

• Grupa VAG (Volkswagen, Audi, Skoda, Seat): Często wymaga podłączenia do komputera diagnostycznego i wprowadzenia pilota w tryb programowania przez specjalne menu. W starszych modelach może to być sekwencja kluczykowa podobna do uniwersalnej.
• Opel: Wiele modeli Opla wymaga włożenia kluczyka do drzwi kierowcy i przekręcenia go w określonym kierunku, a następnie wykonania sekwencji naciśnięć przycisków na pilocie.
• Auta japońskie (np. Mazda, Toyota): Procedury bywają bardzo zróżnicowane. Często polegają na kilkukrotnym otwieraniu i zamykaniu drzwi lub stacyjki, a następnie naciskaniu przycisków na pilocie.

Pamiętaj, że są to jedynie przykłady, a dokładna procedura zawsze zależy od konkretnego modelu i rocznika samochodu.

Częstym problemem, z którym borykają się kierowcy, jest sytuacja, gdy pilot przestaje działać po wymianie baterii. Nie martw się, to zazwyczaj nic poważnego! Najczęściej jest to efekt utraty synchronizacji między pilotem a samochodem. Na szczęście, ponowne przeprowadzenie procedury programowania (kodowania) pilota jest zazwyczaj prostym i skutecznym rozwiązaniem tego problemu.

Jeśli standardowe metody programowania fabrycznego pilota nie przynoszą oczekiwanych rezultatów, nie poddawaj się! Oto kilka dodatkowych kroków, które możesz podjąć:

• Poszukaj specyficznych instrukcji: Wpisz w wyszukiwarkę model swojego samochodu i frazę "programowanie pilota". Często na forach motoryzacyjnych znajdziesz szczegółowe poradniki przygotowane przez innych użytkowników.
• Sprawdź stan pilota: Czasem problemem mogą być zużyte mikrostyki na płytce drukowanej pilota. Delikatne czyszczenie lub wymiana mikrostyków może pomóc.
• Zweryfikuj poprawność procedury: Upewnij się, że ściśle przestrzegasz wszystkich kroków instrukcji, zwracając uwagę na czasy reakcji i kolejność naciskania przycisków.
• Skonsultuj się ze specjalistą: Jeśli wszystkie próby zawiodą, najlepszym rozwiązaniem będzie wizyta w warsztacie samochodowym specjalizującym się w elektryce lub u dorabiania kluczy samochodowych.

• Miernik uniwersalny (multimetr): Niezbędny do identyfikacji przewodów sterujących w instalacji samochodu.
• Ściągacz do izolacji: Ułatwi przygotowanie przewodów do połączenia.
• Taśma izolacyjna: Do zabezpieczenia wykonanych połączeń.
• Szybkozłączki lub lutownica z cyną: Do trwałego i bezpiecznego łączenia przewodów.
• Podstawowe narzędzia mechaniczne: Śrubokręty, klucze nasadowe, wyciągacz do paneli, jeśli zajdzie potrzeba demontażu elementów wnętrza.

Praca z elektryką samochodową wymaga szczególnej ostrożności. Zanim rozpoczniesz jakiekolwiek prace, bezwzględnie odłącz klemę ujemną od akumulatora. Pozwoli to uniknąć zwarcia i uszkodzenia elektroniki pojazdu. Upewnij się, że masz dobre oświetlenie miejsca pracy i wszystkie narzędzia są pod ręką. Jeśli nie czujesz się pewnie w pracy z instalacją elektryczną, lepiej zlecić to zadanie specjaliście.

Lokalizacja centralki centralnego zamka może być różna w zależności od modelu samochodu często znajduje się ona pod deską rozdzielczą, w progu drzwi lub w okolicach kolumny kierownicy. Po jej zlokalizowaniu, kluczowe jest zidentyfikowanie przewodów sterujących siłownikami zamka. Oto jak to zrobić:

1. Przygotuj multimetr: Ustaw go na pomiar napięcia stałego (V DC) w odpowiednim zakresie.
2. Podłącz sondę ujemną multimetru do masy pojazdu (np. do metalowej części karoserii).
3. Zlokalizuj przewody wychodzące z centralki zamka (lub z wiązki sterującej zamkami).
4. Dotknij sondą dodatnią multimetru kolejno poszczególnych przewodów, obserwując wskazania napięcia.
5. Szukaj przewodów, które po naciśnięciu przycisku zamykania/otwierania na kluczyku (lub pilocie, jeśli działa) pokazują zmianę napięcia zazwyczaj pojawia się napięcie ok. +12V lub spadek do 0V (masa).
6. Zidentyfikuj przewody odpowiedzialne za zamykanie i otwieranie oraz ewentualnie przewody sterujące ryglowaniem (blokowaniem drzwi).

Prawidłowa identyfikacja tych przewodów jest absolutnie kluczowa dla poprawnego działania uniwersalnego sterownika.

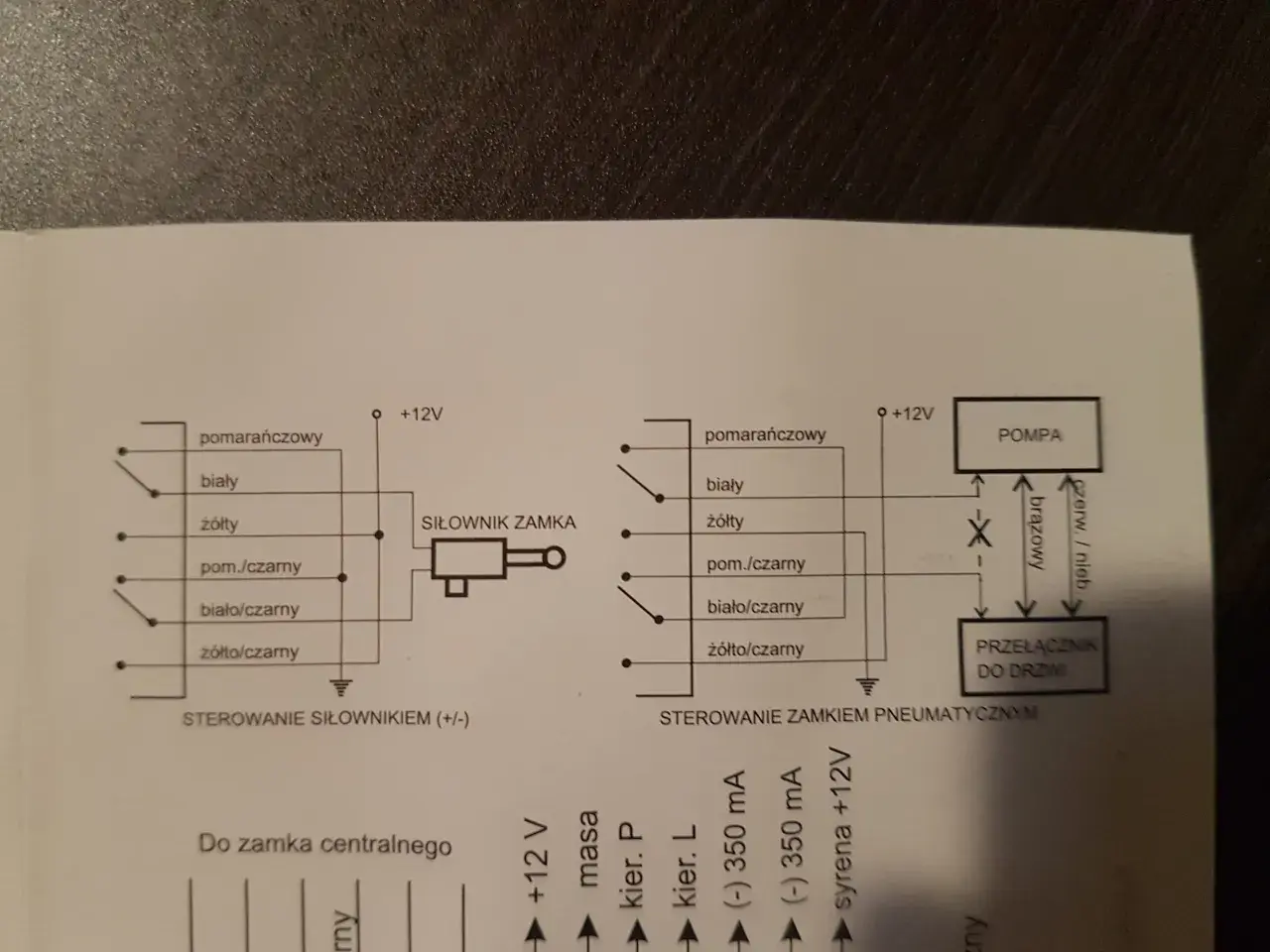

W systemach centralnego zamka spotykamy dwa główne typy sterowania: sterowanie masą i sterowanie plusem. Sterowanie masą oznacza, że do aktywacji siłownika (zamknięcia lub otwarcia) potrzebne jest podanie sygnału masy (0V) na odpowiedni przewód. Sterowanie plusem z kolei wymaga podania napięcia (+12V) na przewód.

Zrozumienie, który typ sterowania występuje w Twoim samochodzie, jest niezbędne do prawidłowego podłączenia uniwersalnego sterownika. Uniwersalne sterowniki zazwyczaj posiadają wyjścia, które można skonfigurować do pracy zarówno z masą, jak i plusem.

Jak zidentyfikować typ sterowania?

• Podczas identyfikacji przewodów multimetrem, zwróć uwagę na to, jakie napięcie pojawia się na przewodzie po naciśnięciu przycisku zamykania/otwierania na kluczyku.
• Jeśli po naciśnięciu przycisku na przewodzie pojawia się napięcie +12V, a po odpuszczeniu znika (lub pojawia się masa), prawdopodobnie masz do czynienia ze sterowaniem plusem.
• Jeśli po naciśnięciu przycisku na przewodzie pojawia się masa (0V), a po odpuszczeniu znika, masz do czynienia ze sterowaniem masą.
• W niektórych samochodach przewody sterujące mogą być stale pod napięciem +12V, a do aktywacji potrzebne jest podanie masy na inny przewód.

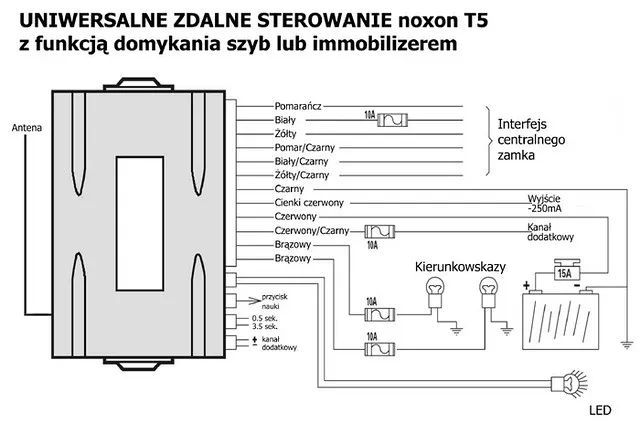

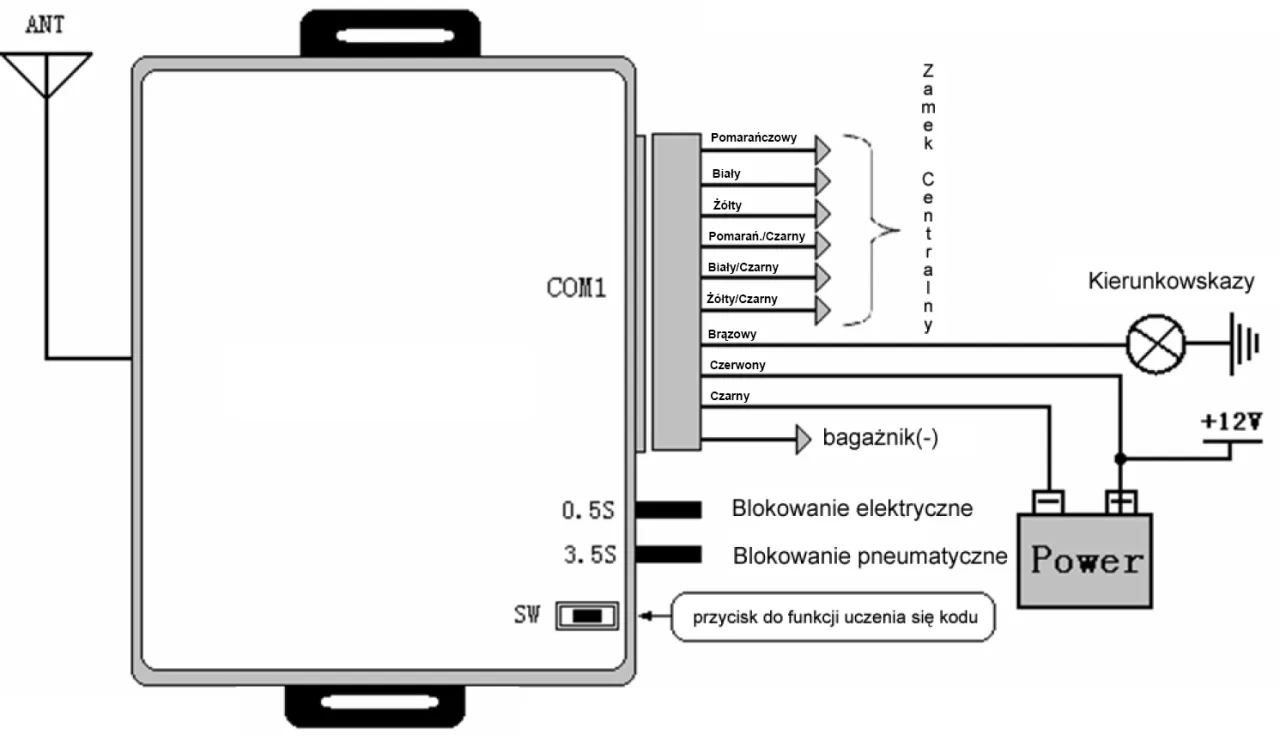

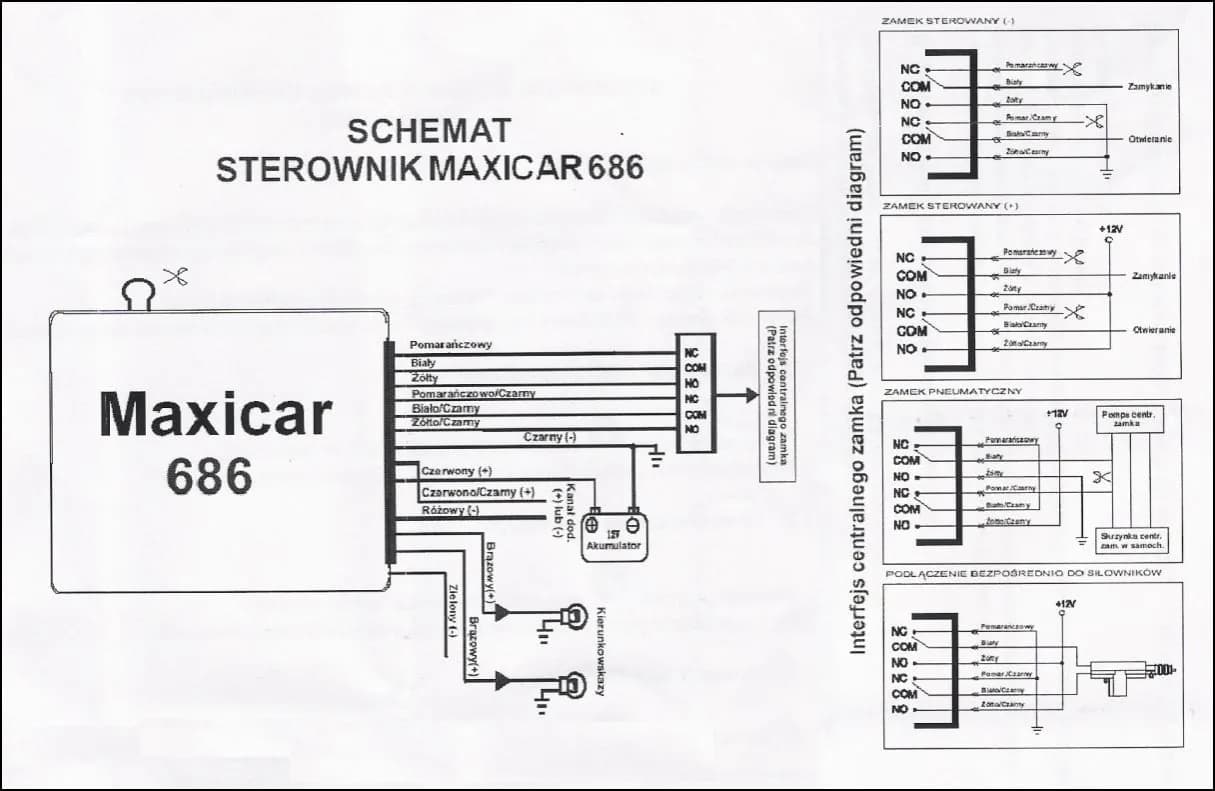

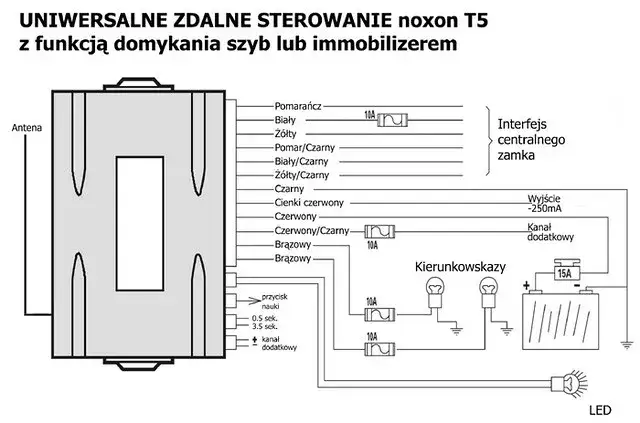

Po zidentyfikowaniu wszystkich niezbędnych przewodów w samochodzie i przygotowaniu uniwersalnego sterownika (często wymaga to ustawienia zworkami typu sterowania), możesz przystąpić do podłączenia:

1. Podłącz zasilanie: Uniwersalny sterownik wymaga podłączenia do stałego zasilania (+12V) oraz do masy pojazdu. Zazwyczaj są to grubsze przewody.
2. Podłącz przewody sterujące siłownikami: Podłącz wyjścia sterujące zamykaniem i otwieraniem z modułu do odpowiednich przewodów w samochodzie, zgodnie z tym, czy jest to sterowanie masą, czy plusem.
3. Podłącz sygnały kierunkowskazów (opcjonalnie): Jeśli chcesz, aby kierunkowskazy mrugały podczas zamykania/otwierania, podłącz odpowiednie przewody sterownika do przewodów kierunkowskazów w samochodzie.
4. Podłącz wyjście na bagażnik (opcjonalnie): Jeśli Twój sterownik posiada taką funkcję, podłącz wyjście sterujące bagażnikiem do odpowiedniego przewodu w samochodzie.
5. Zabezpiecz połączenia: Użyj szybkozłączek, zlutuj przewody i zaizoluj je taśmą izolacyjną, aby zapewnić trwałe i bezpieczne połączenie.

Popularne metody łączenia przewodów to stosowanie szybkozłączek, które są proste w użyciu, lub lutowanie, które zapewnia najtrwalsze i najbardziej niezawodne połączenie.

Uniwersalne sterowniki centralnego zamka często oferują dodatkowe funkcje, które znacząco podnoszą komfort użytkowania samochodu. Podłączenie sterowania kierunkowskazami sprawi, że auto będzie sygnalizować mrugnięciem lamp podczas zamykania i otwierania drzwi, co zwiększa bezpieczeństwo i ułatwia lokalizację pojazdu w ciemności. Funkcja sterowania otwieraniem bagażnika pozwala na otwarcie klapy bagażnika za pomocą przycisku na pilocie, co jest niezwykle wygodne, gdy masz zajęte ręce. Podłączenie tych dodatkowych funkcji jest zazwyczaj proste i polega na zlokalizowaniu odpowiednich przewodów w instalacji samochodu i podłączeniu do nich wyjść z modułu sterownika.

Po podłączeniu nowego pilota lub zaprogramowaniu istniejącego, centralny zamek nie reaguje? To frustrujące, ale zazwyczaj da się to naprawić. Oto potencjalne przyczyny i kroki diagnostyczne:

• Błędy w programowaniu: Najczęstsza przyczyna. Upewnij się, że ściśle przestrzegałeś procedury programowania dla Twojego modelu auta. Spróbuj powtórzyć proces.
• Uszkodzony pilot: Sprawdź baterię w pilocie może być słaba lub rozładowana. Jeśli to nie pomoże, możliwe, że sam pilot jest uszkodzony (np. mikrostyki, układ scalony).
• Nieprawidłowe okablowanie (w przypadku uniwersalnego sterownika): Dokładnie sprawdź wszystkie połączenia. Czy zasilanie jest podłączone poprawnie? Czy przewody sterujące są podłączone do właściwych miejsc?
• Problem z centralką samochodu: W rzadkich przypadkach problem może leżeć po stronie fabrycznej centralki centralnego zamka w samochodzie.
• Zły typ pilota: Upewnij się, że pilot jest przeznaczony do Twojego modelu i rocznika samochodu.

Przepalanie się bezpiecznika po podłączeniu nowego sterownika centralnego zamka to sygnał, że coś poszło nie tak. Najczęstsze przyczyny to: zwarcie (przewody dotykają się nawzajem lub do masy w nieodpowiednim miejscu) lub błędne podłączenie zasilania (np. podłączenie do przewodu, który nie jest stale pod napięciem lub jest podłączony do obwodu o zbyt małej obciążalności). Aby uniknąć tego problemu, zawsze dokładnie sprawdzaj schematy podłączenia i upewnij się, że wszystkie połączenia są prawidłowo zaizolowane. Przed podłączeniem sterownika, warto sprawdzić, czy obwód, do którego podłączasz zasilanie, jest zabezpieczony bezpiecznikiem o odpowiedniej wartości (zazwyczaj podanej w instrukcji sterownika).

Jeśli Twój pilot działa poprawnie, centralny zamek otwiera i zamyka drzwi, ale kierunkowskazy nie mrugają podczas tych operacji, problem najprawdopodobniej leży w nieprawidłowym podłączeniu przewodów sterujących kierunkowskazami z uniwersalnego sterownika. Upewnij się, że przewody te są podłączone do właściwych przewodów w instalacji samochodu, które faktycznie sterują kierunkowskazami podczas aktywacji zamka.

Na polskim rynku, uniwersalne sterowniki centralnego zamka z dwoma pilotami są bardzo dostępne. Ich ceny zazwyczaj zaczynają się od około 40-60 zł za podstawowe modele, oferując dobrą funkcjonalność za niewielkie pieniądze.

Warto podkreślić, że samodzielne programowanie pilota lub montaż uniwersalnego sterownika może przynieść znaczące oszczędności w porównaniu do zlecania tych prac profesjonalistom. Choć wymaga to pewnego zaangażowania i podstawowej wiedzy technicznej, różnica w cenie jest często widoczna gołym okiem. Na przykład, zakup sterownika i jego samodzielny montaż to koszt kilkudziesięciu złotych, podczas gdy zlecenie tej samej usługi w warsztacie może wynieść nawet kilkaset złotych.

Mimo chęci samodzielnego działania, istnieją sytuacje, w których warto oddać podłączenie lub programowanie pilota w ręce profesjonalistów:

• Brak wiedzy i doświadczenia: Jeśli nie czujesz się pewnie w pracy z elektryką samochodową lub nie masz pojęcia o procedurach programowania, ryzyko popełnienia błędu i uszkodzenia systemu jest wysokie.
• Brak odpowiednich narzędzi: Do montażu uniwersalnego sterownika niezbędny jest multimetr i inne narzędzia, których możesz nie posiadać.
• Skomplikowane systemy alarmowe lub immobilizery: W nowoczesnych samochodach systemy te są ze sobą ściśle powiązane. Nieprawidłowe podłączenie może doprowadzić do unieruchomienia pojazdu.
• Uporczywe problemy z działaniem: Jeśli po kilku próbach samodzielnego programowania lub montażu centralny zamek nadal nie działa poprawnie, specjalista będzie w stanie szybciej zdiagnozować i rozwiązać problem.
• Gwarancja na pojazd: W przypadku nowych samochodów, ingerencja w instalację elektryczną może skutkować utratą gwarancji.
