to niewielkie, ale niezwykle ważne urządzenie w każdym samochodzie, odpowiedzialne za automatyczne otwieranie i zamykanie drzwi. Zrozumienie jego zasady działania, budowy oraz najczęstszych usterek jest kluczowe, aby móc samodzielnie zdiagnozować problem i potencjalnie uniknąć kosztownych wizyt w serwisie. W tym artykule przyjrzymy się bliżej temu, jak działa siłownik i co może pójść nie tak.
- Siłownik zamienia impuls elektryczny na ruch mechaniczny dzięki silnikowi i przekładni, otwierając lub zamykając zamek.
- Wyróżniamy siłowniki "master" (sterujące z mikrostykami) i "slave" (wykonawcze), a także uniwersalne i dedykowane (OEM).
- Najczęstsze objawy awarii to brak reakcji, nietypowe dźwięki, "odbijanie" zamka lub spowolnione działanie.
- Główne przyczyny usterek to zużycie mechaniczne (zębatki), wilgoć, korozja i uszkodzone przewody.
- Koszt nowego siłownika uniwersalnego to ok. 15-40 zł, wymiana w warsztacie to ok. 100-250 zł.
Jak działa siłownik centralnego zamka w Twoim aucie?
Podstawowa zasada działania siłownika centralnego zamka opiera się na przekształceniu sygnału elektrycznego na ruch mechaniczny. Kiedy naciskasz przycisk na pilocie lub przekręcasz kluczyk, do siłownika dociera impuls elektryczny. Ten impuls zasila mały silnik elektryczny prądu stałego (DC) znajdujący się w jego wnętrzu. Silnik ten, poprzez przekładnię zębatą, wprawia w ruch cięgno połączone bezpośrednio z mechanizmem rygla zamka w drzwiach. Zmiana polaryzacji prądu powoduje obrót silnika w odpowiednim kierunku raz otwierając, raz zamykając zamek.

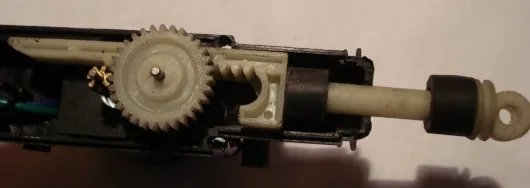

Od mechaniki do elektryki: anatomia siłownika krok po kroku
Każdy siłownik centralnego zamka, niezależnie od typu, składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić jego prawidłowe działanie:
- Silnik DC: Mały silniczek elektryczny, który jest sercem siłownika. Jego obroty są podstawą do dalszego działania mechanizmu.
- Przekładnia zębata: Zazwyczaj jest to przekładnia ślimakowa lub zębatkowa. Jej zadaniem jest zamiana szybkiego ruchu obrotowego silnika na wolniejszy, ale o większej sile ruch posuwisto-zwrotny.
- Cięgno: Element mechaniczny, który przenosi ruch z przekładni na mechanizm zamka. Może to być listwa zębata, popychacz lub inny rodzaj łącznika.
- Obudowa: Chroni wewnętrzne elementy przed kurzem, wilgocią i uszkodzeniami mechanicznymi.
Ruch obrotowy w ruch prosty: magia przekładni wewnątrz małej obudowy
Przekładnia zębata odgrywa kluczową rolę w działaniu siłownika. Silnik elektryczny generuje ruch obrotowy, jednak do otwarcia lub zamknięcia zamka potrzebny jest ruch liniowy. Przekładnia, poprzez zazębienie kół zębatych (lub ślimaka z kołem zębatym), efektywnie redukuje prędkość obrotową silnika, jednocześnie zwiększając siłę jego napędu. Ta przełożona siła jest następnie przekazywana na cięgno, które wykonuje ruch potrzebny do przesunięcia rygla zamka.
Rola impulsu elektrycznego: dlaczego zmiana polaryzacji ma kluczowe znaczenie?
Moduł sterujący centralnego zamka wysyła do siłownika impulsy elektryczne. Kluczowe znaczenie ma tutaj zmiana polaryzacji (kierunku przepływu prądu). Kiedy impuls jest wysyłany w jednym kierunku, silnik obraca się w jedną stronę, przesuwając cięgno w pozycji "zamknij". Po zmianie polaryzacji prądu, silnik zaczyna obracać się w przeciwnym kierunku, co powoduje ruch cięgna w pozycji "otwórz". To właśnie ta prosta, ale precyzyjna kontrola polaryzacji pozwala na sterowanie zamkiem.
Rodzaje siłowników centralnego zamka: kluczowe różnice
Rynek motoryzacyjny oferuje różnorodne rodzaje siłowników centralnego zamka, które można podzielić ze względu na ich funkcję, sposób montażu i technologię. Zrozumienie tych różnic jest ważne przy diagnozowaniu problemów i planowaniu ewentualnych napraw.

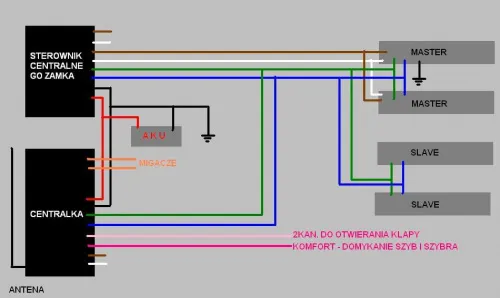

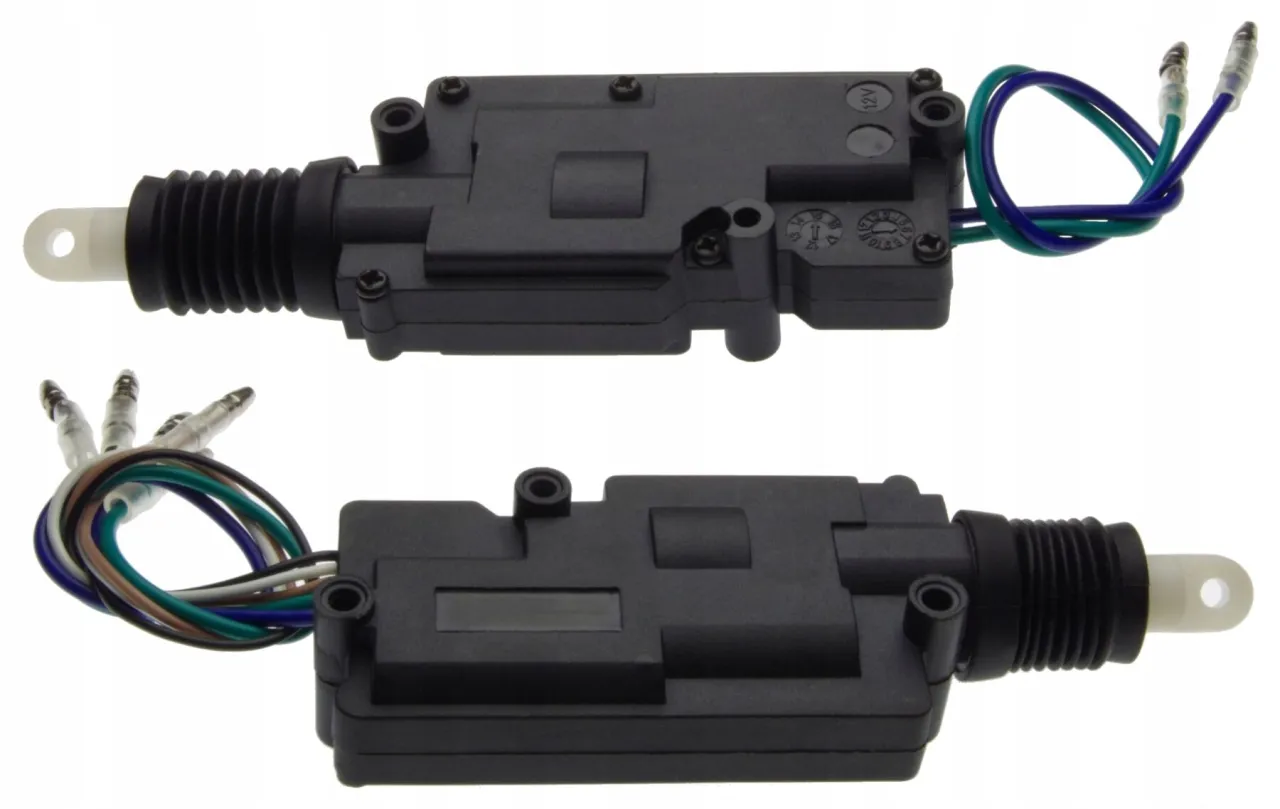

Siłownik "master" vs "slave": kto tu rządzi, a kto tylko wykonuje polecenia?
W systemie centralnego zamka często spotykamy dwa rodzaje siłowników:
| Cecha | Siłownik "Master" | Siłownik "Slave" |
|---|---|---|
| Funkcja | Steruje pozostałymi zamkami, posiada mikrostyki informujące o położeniu zamka. | Wykonuje polecenia sterujące, otwiera i zamyka tylko swoje drzwi. |
| Liczba przewodów | Zazwyczaj 5 przewodów (zasilanie, masa, sygnały do centralki). | Zazwyczaj 2 przewody (zasilanie, masa). |
| Rola w systemie | Centralny punkt sterowania, często montowany w drzwiach kierowcy lub pasażera. | Wykonawca poleceń, podłączony do siłownika master lub modułu sterującego. |
Część oryginalna (OEM) czy uniwersalny zamiennik? Porównanie kosztów i dopasowania
Wybór między siłownikiem oryginalnym a uniwersalnym to często kompromis między ceną a dopasowaniem:
| Cecha | Siłownik Uniwersalny | Siłownik Dedykowany (OEM) |
|---|---|---|
| Dopasowanie | Uniwersalne, wymaga adaptacji do istniejących cięgien. | Idealne dopasowanie do konkretnego modelu auta. |
| Uciąg/Skok roboczy | Standardowy (ok. 5-7 kg uciągu, 20-22 mm skoku). | Dostosowany do wymagań producenta. |
| Łatwość montażu | Wymaga więcej pracy przy adaptacji. | Zazwyczaj prostszy montaż, często zintegrowany z całym mechanizmem. |
| Cena | Znacznie niższa (od ok. 15 zł). | Wyższa (od ok. 100 zł za kompletny mechanizm). |
Pneumatyka czy elektryka? Jakie rozwiązanie kryje się w Twoich drzwiach?
Starsze samochody, zwłaszcza z segmentu premium (np. niektóre modele Audi, Mercedesa, Volkswagena z lat 90.), mogą wykorzystywać systemy centralnego zamka oparte na pneumatyce. W takich rozwiązaniach za ruch zamka odpowiada sprężone powietrze lub podciśnienie wytwarzane przez centralną pompkę. Siłowniki elektryczne, działające na zasadzie silnika DC, są obecnie standardem w motoryzacji ze względu na ich niezawodność, precyzję działania i niższe koszty produkcji. W większości współczesnych aut znajdziemy właśnie elektryczne siłowniki.
Najczęstsze objawy awarii siłownika centralnego zamka
Jeśli zauważysz, że centralny zamek w Twoim samochodzie działa nieprawidłowo, istnieje kilka typowych objawów, które mogą wskazywać na problem z siłownikiem:
- Brak reakcji jednego z zamków: Najbardziej oczywisty sygnał. Jedne drzwi nie reagują na sygnał z pilota ani z kluczyka, podczas gdy pozostałe działają poprawnie.
- Nietypowe dźwięki: Zgrzytanie, buczenie, terkotanie lub inne głośne odgłosy dochodzące z drzwi podczas próby otwarcia lub zamknięcia zamka. Często świadczą o zużyciu mechanizmu.
- Efekt "odbijania": Zamek próbuje się zamknąć, ale natychmiast się otwiera. Może to być problem z siłownikiem, jego mechanizmem lub z mikrostykami informującymi o położeniu zamka.
- Spowolnione działanie: Szczególnie widoczne w niskich temperaturach. Siłownik działa wolniej, z oporem, jakby brakowało mu siły.
- Konieczność wielokrotnego naciskania przycisku: Pilot działa sporadycznie, trzeba nacisnąć przycisk kilka razy, aby zamek zareagował.
Głuche milczenie: co zrobić, gdy jedne drzwi przestały reagować?
Sytuacja, w której jedne drzwi przestają reagować na polecenia centralnego zamka, jest jednym z najbardziej powszechnych objawów awarii. W takim przypadku najczęściej podejrzewa się właśnie uszkodzenie siłownika w tych konkretnych drzwiach. Może to być spowodowane przepaleniem silniczka, uszkodzeniem mechanizmu przekładni lub problemem z doprowadzeniem prądu.
Niepokojące dźwięki z drzwi: dlaczego siłownik zgrzyta, buczy lub terkocze?
Głośna i nietypowa praca siłownika, objawiająca się zgrzytaniem, buczeniem czy terkoczeniem, niemal zawsze świadczy o problemach mechanicznych. Najczęściej winne są zużyte plastikowe zębatki w przekładni, które tracą swoje pierwotne kształty i zaczynają się ślizgać lub ocierać o siebie. Może to również oznaczać, że mechanizm jest zapieczony lub zatarł się z powodu braku smarowania lub dostania się brudu.
Efekt "odbijania": zamek zamyka się i od razu otwiera gdzie szukać przyczyny?
Zjawisko "odbijania" zamka, czyli sytuacji, gdy próba zamknięcia kończy się natychmiastowym otwarciem, może mieć kilka przyczyn. Czasami jest to wina samego siłownika, który nie jest w stanie utrzymać pozycji z powodu uszkodzenia mechanizmu. Innym częstym powodem są wadliwe mikrostyki w siłowniku typu "master", które błędnie informują sterownik o położeniu zamka, powodując jego ponowne otwarcie.
Spowolniona reakcja na mrozie: czy to już agonia siłownika?
W niskich temperaturach wiele elementów mechanicznych w samochodzie pracuje z większym oporem. W przypadku siłownika centralnego zamka, zgęstniały smar w przekładni i zwiększone tarcie mogą powodować jego spowolnione działanie. Jeśli jednak problem ten utrzymuje się również po rozgrzaniu auta lub jest bardzo nasilony, może to być sygnał, że siłownik jest już mocno zużyty i jego dni są policzone.
Główne przyczyny awarii siłownika centralnego zamka
Zgodnie z doświadczeniem mechaników i obserwacjami, awarie siłowników centralnego zamka najczęściej wynikają z kilku powtarzających się przyczyn:
- Zużycie mechaniczne: Plastikowe zębatki w przekładni siłownika, poddawane ciągłym obciążeniom, z czasem się wycierają. Jest to zdecydowanie najczęstsza przyczyna usterek, prowadząca do utraty siły i nieprawidłowego działania.
- Wilgoć i korozja: Woda, która dostaje się do wnętrza drzwi (np. przez nieszczelne uszczelki), może powodować korozję styków elektrycznych wewnątrz siłownika oraz zatarcia elementów mechanicznych.
- Uszkodzenie silniczka elektrycznego: Silniki DC mają ograniczoną żywotność. Zużycie szczotek lub przepalenie uzwojenia może spowodować, że silnik przestanie działać.
- Problemy z zasilaniem: Przewody elektryczne prowadzące do siłownika, zwłaszcza te przechodzące przez gumową przelotkę między drzwiami a karoserią, są narażone na przetarcia i złamania. Uszkodzenie wiązki elektrycznej uniemożliwia prawidłowe zasilanie siłownika.
- Niskie temperatury: Jak wspomniano, mróz może uwydatnić problemy z mechanizmem lub smarowaniem, prowadząc do chwilowego lub trwałego unieruchomienia siłownika.
Jak sprawdzić siłownik centralnego zamka: szybka diagnostyka
Zanim zdecydujesz się na wymianę siłownika, warto przeprowadzić kilka prostych testów, które pomogą zlokalizować problem:
- Nasłuchaj pracy: Kiedy próbujesz zamknąć lub otworzyć drzwi, wsłuchaj się w dźwięki dochodzące z mechanizmu. Czy słychać pracę silniczka? Czy słychać zgrzytanie lub inne niepokojące odgłosy? Brak jakiegokolwiek dźwięku może sugerować problem z zasilaniem lub całkowite uszkodzenie silnika.
- Sprawdź napięcie: Jeśli czujesz się pewnie z narzędziami, możesz sprawdzić napięcie na wtyczce siłownika. Potrzebny będzie miernik uniwersalny. Odłącz wtyczkę i podłącz miernik do odpowiednich pinów (zazwyczaj przy zmianie polaryzacji powinny pojawić się napięcia ok. +12V i -12V względem masy). Brak napięcia może wskazywać na problem z wiązką lub modułem sterującym.
- Zlokalizuj problem z przewodami: Jeśli podejrzewasz uszkodzenie przewodów, dokładnie sprawdź stan gumowej przelotki między drzwiami a słupkiem karoserii. Delikatnie poruszaj wiązką czasem uszkodzone przewody odzywają się tylko przy ruchu.
Prosty test na słuch: pierwszy krok do zlokalizowania problemu
Test na słuch jest najprostszym i pierwszym krokiem w diagnostyce. Pozwala on szybko ocenić, czy silnik w ogóle próbuje pracować. Jeśli słyszysz wyraźne zgrzytanie lub inne niepokojące dźwięki, problem leży najprawdopodobniej w mechanizmie przekładni lub samym silniku. Brak jakiegokolwiek dźwięku może oznaczać, że sygnał elektryczny w ogóle nie dociera do siłownika, co wskazuje na problemy z instalacją elektryczną lub modułem sterującym.
Sprawdzenie napięcia na wtyczce: czego potrzebujesz i jak to zrobić bezpiecznie?
Aby sprawdzić napięcie na wtyczce siłownika, potrzebujesz miernika uniwersalnego ustawionego na pomiar napięcia stałego (DC) w zakresie do 20V. Po odłączeniu wtyczki od siłownika, podłącz sondy miernika do odpowiednich pinów. Zazwyczaj są to dwa piny odpowiedzialne za zasilanie silnika. Po naciśnięciu przycisku na pilocie, na mierniku powinny pojawić się wartości napięcia najpierw dodatnie, potem ujemne (lub odwrotnie), w zależności od kierunku otwierania/zamykania. Brak jakiejkolwiek zmiany napięcia lub jego wartość bliska zeru wskazuje na problem z doprowadzeniem prądu.
Kiedy winne są przewody w przelotce, a nie sam siłownik?
Uszkodzone przewody w przelotce drzwi to częsta, a często pomijana przyczyna niedziałającego centralnego zamka. Przelotka to gumowy tunel, przez który przechodzi wiązka elektryczna z karoserii do drzwi. Ciągłe otwieranie i zamykanie drzwi powoduje naprężanie i zginanie przewodów w tym miejscu. Z czasem mogą się one przetrzeć, złamać lub dojść do zwarcia. Jeśli test napięcia na wtyczce siłownika wykazał brak prądu, a sam siłownik wydaje się być sprawny (np. po podłączeniu do innego źródła zasilania), problem najprawdopodobniej leży właśnie w instalacji elektrycznej w przelotce.
Naprawa czy wymiana siłownika centralnego zamka?
Decyzja o naprawie lub wymianie siłownika zależy od kilku czynników, przede wszystkim od rodzaju usterki i kosztów. W wielu przypadkach wymiana całego siłownika, zwłaszcza uniwersalnego, jest bardziej opłacalna niż próba jego naprawy.

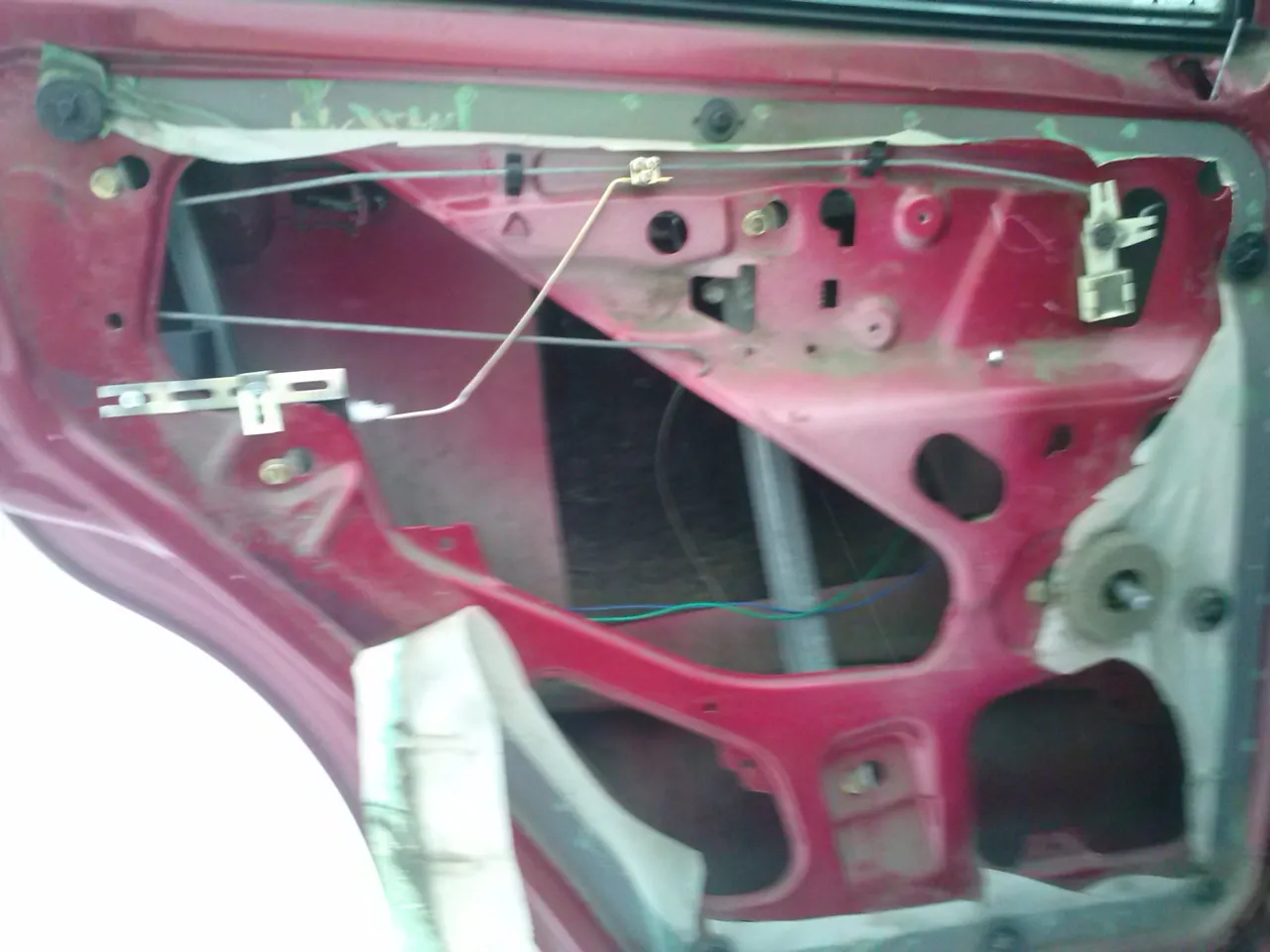

Wymiana siłownika uniwersalnego krok po kroku: poradnik dla majsterkowiczów
Samodzielna wymiana siłownika uniwersalnego jest zadaniem, które wielu kierowców może wykonać samodzielnie. Oto ogólne kroki:
- Demontaż boczku drzwi: Zazwyczaj wymaga to odkręcenia kilku śrub (często ukrytych pod zaślepkami lub klamką) i ostrożnego podważenia plastików, aby odpiąć zatrzaski.
- Odłączenie starego siłownika: Po uzyskaniu dostępu do mechanizmu zamka, należy zlokalizować stary siłownik. Trzeba odpiąć jego cięgno od mechanizmu zamka oraz odłączyć wtyczkę elektryczną.
- Montaż nowego siłownika: Nowy siłownik uniwersalny należy zamontować w odpowiednim miejscu, podłączając jego cięgno do mechanizmu zamka. Ważne jest, aby wybrać odpowiednią pozycję montażu, która zapewni prawidłowy ruch cięgna.
- Podłączenie elektryczne i test: Podłącz wtyczkę elektryczną nowego siłownika i przetestuj jego działanie za pomocą pilota lub kluczyka.
- Montaż boczku drzwi: Po upewnieniu się, że wszystko działa poprawnie, zamontuj boczek drzwi z powrotem.
Ile kosztuje siłownik, a ile jego wymiana w warsztacie? Aktualne ceny
Koszty związane z siłownikami centralnego zamka w Polsce są zróżnicowane:
| Rodzaj siłownika/usługi | Orientacyjna cena | Dodatkowe uwagi |
|---|---|---|
| Siłownik uniwersalny | 15 - 40 zł | Najtańsza opcja, wymaga adaptacji. |
| Zamiennik dedykowany (np. cały mechanizm zamka) | 100 - 350 zł | Dopasowany do modelu auta, droższy od uniwersalnego. |
| Oryginalny siłownik (OEM) w ASO | 400 - 1000 zł | Najdroższa opcja, gwarancja jakości i dopasowania. |
| Wymiana w warsztacie (za jedne drzwi) | 100 - 250 zł | Cena zależy od stopnia skomplikowania demontażu i modelu auta. |
Czy regeneracja starego siłownika ma sens ekonomiczny?
W przypadku siłowników centralnego zamka, regeneracja zazwyczaj nie jest opłacalna. Koszt wymiany zużytych plastikowych zębatek lub drobnych elementów mechanicznych, wraz z robocizną, często przekracza cenę nowego, uniwersalnego siłownika. Uniwersalne zamienniki są na tyle tanie i łatwo dostępne, że w większości przypadków wymiana całego siłownika jest prostszym i bardziej ekonomicznym rozwiązaniem niż próba jego naprawy.
