Od kluczyka po siłowniki: Jak naprawdę działa centralny zamek w Twoim aucie?
Kiedy naciskasz przycisk na pilocie lub przekręcasz kluczyk w drzwiach kierowcy, uruchamiasz łańcuch zdarzeń. Cały proces zaczyna się od sygnału albo radiowego z pilota, albo elektrycznego z mikrostyku w zamku drzwi kierowcy. Ten sygnał trafia do centralnego sterownika, zwanego potocznie "centralką". Sterownik, niczym dyrygent orkiestry, analizuje otrzymany impuls i wysyła odpowiednie napięcie elektryczne do siłowników w drzwiach. Kluczowe jest tutaj pojęcie zmiany polaryzacji napięcia. W zależności od tego, czy sterownik poda na przewody siłownika napięcie w jednym kierunku, czy w przeciwnym, silniczek wewnątrz siłownika obróci się, przesuwając mechanizm blokujący drzwi. To właśnie ta precyzyjna zmiana polaryzacji pozwala na płynne przejście od stanu otwartego do zamkniętego i odwrotnie.
- Sterownik (centralka): To "mózg" całego układu, który odbiera sygnały i wysyła impulsy sterujące do siłowników.
- Siłownik główny (master): Zazwyczaj w drzwiach kierowcy, posiada dodatkowe mikrostyki informujące sterownik o aktualnej pozycji zamka.
- Siłowniki podrzędne (slave): Wykonują polecenia sterownika, blokując lub odblokowując drzwi.
- Wiązka elektryczna: Przewody łączące wszystkie elementy systemu.
- Pilot/Kluczyk: Urządzenia nadawcze lub przełączniki inicjujące działanie systemu.
Sercem układu jest sterownik: Analiza "mózgu" operacji
Sterownik, czyli centalka, to faktycznie serce całego systemu centralnego zamka. Jego głównym zadaniem jest odbieranie wszelkich poleceń i przekształcanie ich w konkretne działania siłowników. Znajduje się on zazwyczaj w dyskretnym miejscu, często pod deską rozdzielczą lub w progu samochodu, ukryty przed wzrokiem ciekawskich i chroniony przed wilgocią. Jego lokalizacja może się różnić w zależności od marki i modelu pojazdu, ale jego rola pozostaje niezmienna to on decyduje, czy drzwi zostaną zaryglowane, czy odryglowane.Sygnały, które docierają do sterownika, mogą mieć dwojaką naturę. Kiedy korzystasz z pilota, sterownik odbiera sygnał drogą radiową, często zakodowany, aby zapewnić bezpieczeństwo. Natomiast gdy przekręcasz kluczyk w zamku drzwi kierowcy, sygnał jest przesyłany przewodowo. W tym przypadku kluczową rolę odgrywa mikrostyk umieszczony w mechanizmie zamka. Po przekręceniu kluczyka, mikrostyk zamyka odpowiedni obwód, informując sterownik o intencji użytkownika. Sterownik interpretuje te różnorodne sygnały i na ich podstawie wysyła odpowiednie impulsy elektryczne do siłowników, inicjując pożądane działanie.
Porównując fabryczne systemy z uniwersalnymi, dostrzegamy znaczące różnice. Fabryczne moduły komfortu, często zintegrowane z centralnym modułem sterującym pojazdu (np. BSI w grupie PSA), oferują znacznie szerszy zakres funkcji. Mogą one współpracować z alarmem, sterować domykaniem szyb czy otwierać klapę bagażnika za pomocą dedykowanego przycisku na pilocie. Uniwersalne sterowniki centralnego zamka to natomiast gotowe zestawy, które można zamontować praktycznie w każdym samochodzie. Ich schematy podłączenia są zazwyczaj bardziej standardowe, choć mogą różnić się w zależności od typu impulsów sterujących, jakie obsługują (np. sterowanie masą, plusem, czy naprzemienne). Starsze systemy pneumatyczne, wykorzystujące sprężone powietrze do poruszania siłownikami, dziś stanowią już rzadkość, ustępując miejsca bardziej niezawodnym i energooszczędnym rozwiązaniom elektrycznym.
| Rodzaj systemu | Charakterystyka |
|---|---|
| Fabryczny | Zintegrowany z instalacją pojazdu, często współpracuje z modułem komfortu, oferuje dodatkowe funkcje (np. domykanie szyb). |
| Uniwersalny | Zestaw do samodzielnego montażu, składający się ze sterownika, pilotów i siłowników. Bardziej ustandaryzowane schematy podłączenia. |
| Pneumatyczny (starszy) | Wykorzystuje siłowniki pneumatyczne i kompresor, dziś rzadko spotykany. |

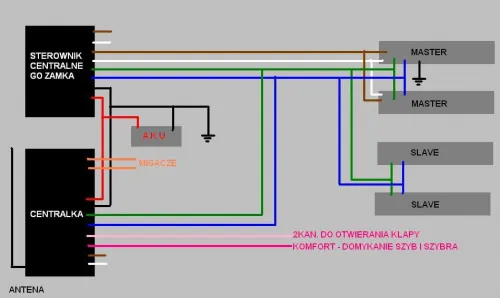

Schemat połączeń bez tajemnic: Jak prąd płynie od sterownika do drzwi?
- Podłączenie zasilania i masy: Pierwszym krokiem w montażu uniwersalnego centralnego zamka jest zapewnienie stabilnego źródła zasilania (+12V) oraz połączenie z masą (-). Jest to absolutnie krytyczne, ponieważ od tego zależy poprawne działanie całego systemu. Błędy na tym etapie mogą prowadzić do niestabilnej pracy lub całkowitego braku reakcji.
- Połączenie ze sterownikiem master: Następnie należy podłączyć sterownik do siłownika głównego (master), który zazwyczaj montuje się w drzwiach kierowcy. Ten siłownik, posiadający zazwyczaj pięć przewodów, jest kluczowy dla poprawnego działania całego systemu.
- Rozprowadzenie do siłowników slave: Od sterownika lub od siłownika master (w zależności od schematu) prowadzi się przewody do pozostałych siłowników podrzędnych (slave) w drzwiach pasażera, tylnych drzwiach oraz klapie bagażnika (jeśli jest sterowana).
- Opcjonalne podłączenia: Wiele uniwersalnych zestawów pozwala na dodatkowe funkcje. Można podłączyć się do instalacji kierunkowskazów, aby potwierdzały one zamknięcie lub otwarcie pojazdu miganiem. Niektóre systemy umożliwiają także sterowanie otwieraniem bagażnika.
Prawidłowe podłączenie masy i zasilania (+12V) jest fundamentem sprawnego działania centralnego zamka. Bez stabilnego i pewnego połączenia z tymi dwoma kluczowymi elementami, sterownik nie będzie w stanie poprawnie funkcjonować, a co za tym idzie, nie będzie mógł wysyłać sygnałów do siłowników. Dlatego zawsze należy upewnić się, że przewody są solidnie zamocowane do punktów o dobrym kontakcie elektrycznym.
Sygnał sterujący od centralnego zamka do wszystkich siłowników jest przekazywany w sposób skoordynowany. Po otrzymaniu polecenia (np. zamknięcia), sterownik wysyła impuls elektryczny o określonej polaryzacji do wszystkich podłączonych siłowników jednocześnie. Siłowniki, odbierając ten impuls, wykonują ruch mechaniczny, który blokuje lub odblokowuje zamek. Dzięki temu wszystkie drzwi zamykają się lub otwierają w tym samym momencie, zapewniając pełną synchronizację działania systemu.
Siłowniki master vs slave: Czym różni się zamek w drzwiach kierowcy?
Siłownik dwuprzewodowy, znany jako "slave", jest prostym elementem wykonawczym w systemie centralnego zamka. Jego zadaniem jest jedynie realizacja poleceń otrzymanych od sterownika. Posiada on silniczek elektryczny, który po otrzymaniu impulsu o odpowiedniej polaryzacji, przesuwa mechanizm blokujący drzwi. Siłowniki te są montowane we wszystkich drzwiach oprócz drzwi kierowcy, gdzie znajduje się siłownik główny.
Siłownik główny, czyli "master", jest sercem systemu w drzwiach kierowcy i dlatego posiada aż pięć przewodów. Oprócz silniczka do poruszania ryglem, wyposażony jest w dwa mikrostyki. Jeden z nich informuje sterownik o tym, czy drzwi są aktualnie otwarte, czy zamknięte, a drugi o pozycji dźwigni zamka. Ta informacja zwrotna jest niezwykle ważna, ponieważ pozwala sterownikowi na precyzyjne zarządzanie całym systemem. Dzięki niej, przekręcenie kluczyka w zamku drzwi kierowcy może zainicjować zamknięcie lub otwarcie wszystkich drzwi, a system wie, w jakim stanie znajdują się zamki.
Impuls elektryczny, który dociera do siłownika, bezpośrednio przekłada się na jego ruch mechaniczny. Kiedy sterownik wysyła napięcie w jednym kierunku, silniczek wewnątrz siłownika obraca się, przesuwając trzpień łączący się z mechanizmem zamka. Ten ruch powoduje mechaniczne zablokowanie lub odblokowanie drzwi. Zmiana kierunku przepływu prądu przez silniczek powoduje obrót w przeciwnym kierunku, co skutkuje cofnięciem trzpienia i odblokowaniem zamka. Cały proces jest szybki i płynny, zapewniając komfortowe użytkowanie pojazdu.
Gdy centralny zamek odmawia posłuszeństwa: Najczęstsze usterki i ich diagnoza
Najczęściej spotykaną awarią jest sytuacja, gdy centralny zamek działa prawidłowo we wszystkich drzwiach oprócz jednych. W takim przypadku najbardziej prawdopodobną przyczyną jest uszkodzenie siłownika w tych konkretnych drzwiach. Diagnostyka polega zazwyczaj na zamianie siłowników miejscami (jeśli to możliwe) lub na sprawdzeniu ciągłości przewodów doprowadzających prąd do siłownika. Czasami wystarczy drobna naprawa, ale często konieczna jest wymiana całego elementu.
Problem "odbijania" lub "wariowania" zamka, czyli sytuacji, gdy zamek samoczynnie się otwiera lub zamyka, jest zazwyczaj powiązany z uszkodzeniem mikrostyku w siłowniku master w drzwiach kierowcy. Ten mikrostyk, odpowiedzialny za informowanie sterownika o stanie zamka, może ulec awarii, wysyłając błędne sygnały. Aby go sprawdzić, należy podłączyć się miernikiem do odpowiednich styków i sprawdzić, czy reagują one na ruch dźwigni zamka.

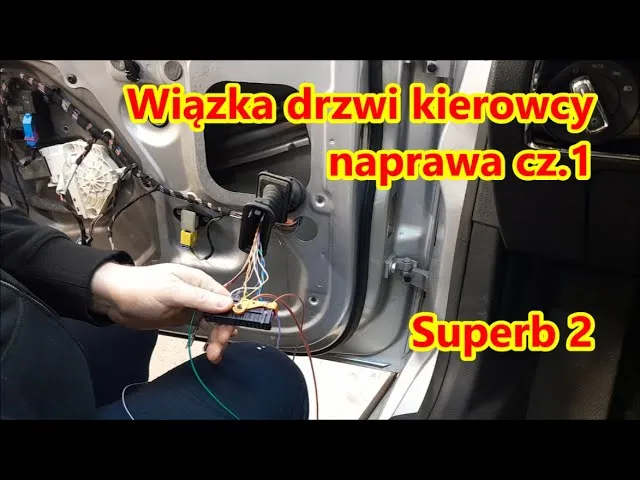

Szczególnie w starszych samochodach, przetarte przewody w gumowej przelotce między drzwiami a karoserią stanowią cichego, ale częstego winowajcę awarii centralnego zamka w pojedynczych drzwiach. Ciągłe otwieranie i zamykanie drzwi powoduje naprężanie i ścieranie się przewodów, co w końcu prowadzi do przerwania obwodu. Objawy są podobne jak przy uszkodzonym siłowniku, dlatego diagnostyka powinna obejmować dokładne sprawdzenie stanu przewodów w tej wrażliwej okolicy.Gdy cały system centralnego zamka przestaje działać, pierwszym krokiem w diagnostyce powinno być sprawdzenie bezpieczników. Często awaria wynika z przepalonego bezpiecznika, który chroni cały układ. Jeśli bezpieczniki są w porządku, kolejnym podejrzanym jest sterownik (centralka). Jego uszkodzenie może objawiać się całkowitym brakiem reakcji na sygnały z pilota lub kluczyka.
Przeczytaj również: Gdzie kupić koło zapasowe i ile kosztuje? Poradnik
Czy warto montować uniwersalny centralny zamek? Podsumowanie dla majsterkowiczów
| Zalety | Wady |
|---|---|
| Niski koszt zakupu w porównaniu do systemów fabrycznych. | Może wymagać bardziej skomplikowanego montażu i dostosowania do instalacji pojazdu. |
| Możliwość montażu w praktycznie każdym samochodzie, nawet starszym. | Funkcjonalność ograniczona do podstawowego sterowania zamkami, brak integracji z innymi systemami pojazdu (np. alarmem, domykaniem szyb). |
| Dostępność wielu zestawów z różnymi funkcjami (np. otwieranie bagażnika). | Jakość wykonania i niezawodność mogą być zróżnicowane w zależności od producenta. |
| Możliwość samodzielnego montażu, co obniża koszty. | Wymaga pewnej wiedzy technicznej i umiejętności manualnych. |
- Dokładne zapoznanie się ze schematem montażowym: Zanim przystąpisz do zakupu, upewnij się, że schemat jest czytelny i zrozumiały.
- Typ impulsów sterujących: Sprawdź, czy zestaw jest kompatybilny z systemem elektrycznym Twojego samochodu (np. czy steruje masą, plusem, czy naprzemiennie).
- Liczba przewodów w siłownikach: Upewnij się, że zestaw zawiera odpowiednią liczbę siłowników master (5-przewodowych) i slave (2-przewodowych).
- Dodatkowe funkcje: Zastanów się, czy potrzebujesz np. sterowania bagażnikiem lub możliwości podłączenia do kierunkowskazów.
- Jakość wykonania: Wybieraj zestawy od renomowanych producentów, aby mieć pewność co do ich niezawodności.
