Jak naprawić centralny zamek Audi A4 B5? Schemat i montaż pilota

Jeśli borykasz się z problemami centralnego zamka w swoim Audi A4 B5, ten poradnik został stworzony właśnie dla Ciebie. Przeprowadzę Cię krok po kroku przez proces diagnozy, naprawy, a nawet modyfikacji tego systemu, abyś mógł samodzielnie przywrócić pełną funkcjonalność zamków i cieszyć się komfortem zdalnego sterowania.

Zanim zaczniesz: poznaj system centralnego zamka w Audi A4 B5

Zanim zabierzemy się do pracy, musimy zrozumieć, z czym mamy do czynienia. Centralny zamek w Audi A4 B5 to system o specyficznej konstrukcji jest to układ pneumatyczny, a nie wyłącznie elektryczny. Oznacza to, że za fizyczne otwieranie i zamykanie drzwi, klapy bagażnika czy wlewu paliwa odpowiada ciśnienie lub podciśnienie powietrza, generowane przez specjalną pompkę. To kluczowa różnica w porównaniu do nowszych, w pełni elektrycznych systemów i warto mieć to na uwadze podczas diagnozy.

Sercem całego układu jest właśnie ta pompka centralnego zamka, która jest zintegrowana ze sterownikiem elektronicznym. Moduł ten znajdziemy w bagażniku, po prawej stronie samochodu (patrząc od tyłu, to strona pasażera), w zagłębieniu nad nadkolem. Zazwyczaj jest on ukryty za tapicerką, często dodatkowo zabezpieczony gąbczastą osłoną. Dostęp do niego wymaga nieco pracy, ale z odpowiednimi narzędziami nie będzie to problemem. Przygotuj sobie:

• Klucz nasadowy 10 mm
• Wkrętaki (krzyżakowy i płaski)
• Opcjonalnie: ściągacze do tapicerki (ułatwią pracę i zminimalizują ryzyko uszkodzeń)
• Próbnik napięcia (niezbędny do identyfikacji przewodów)
• Multimetr (przydatny do dokładniejszych pomiarów)

Demontaż krok po kroku: jak dostać się do pompki centralnego zamka

Dostęp do pompki centralnego zamka w Audi A4 B5 wymaga demontażu części tapicerki bagażnika. Oto, jak to zrobić:

1. Opróżnij bagażnik: Upewnij się, że w bagażniku nie ma żadnych przedmiotów, które mogłyby przeszkadzać w pracy.
2. Zdejmij wykładzinę podłogową: Podnieś lub całkowicie wyjmij wykładzinę z dna bagażnika.
3. Odkręć elementy mocujące: Zlokalizuj plastikowe kołki lub śruby (często pod zaślepkami), które mocują boczną tapicerkę po prawej stronie. Zazwyczaj są to wkręty krzyżakowe lub klucze nasadowe 10 mm. Odkręć je.
4. Zdemontuj tylną listwę progową: Aby ułatwić sobie dostęp, często konieczne jest zdjęcie plastikowej listwy progowej bagażnika. Jest ona zazwyczaj mocowana na zatrzaski, więc delikatne, ale zdecydowane pociągnięcie powinno ją uwolnić.
5. Ostrożnie odchyl tapicerkę: Teraz możesz delikatnie odgiąć boczną tapicerkę bagażnika. Pamiętaj, że może być ona wciąż częściowo przymocowana do karoserii za pomocą plastikowych spinek. Użyj ściągaczy do tapicerki, aby uniknąć ich uszkodzenia.
6. Usuń ewentualne przeszkody: W wielu Audi A4 B5, w tym miejscu znajdziesz dodatkowe wyposażenie, takie jak fabryczny subwoofer, zmieniarka CD lub elementy instalacji LPG. Będziesz musiał je odłączyć i tymczasowo usunąć, aby uzyskać pełny dostęp do pompki. Zwróć uwagę na sposób ich mocowania i odłączania kabli.

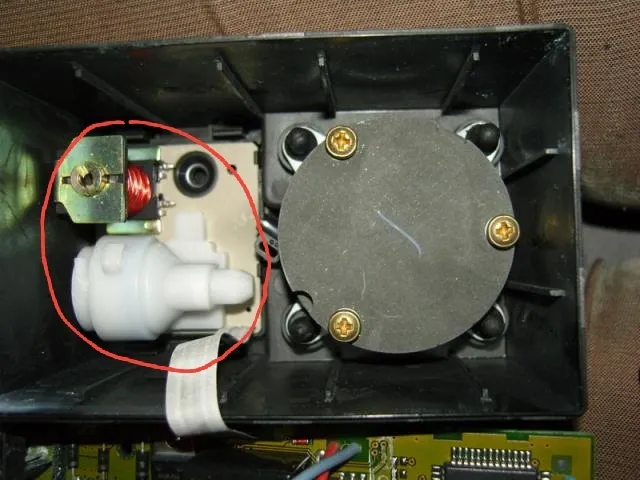

7. Zlokalizuj pompkę: Po usunięciu tapicerki i ewentualnych przeszkód, pompka centralnego zamka powinna być widoczna. Zazwyczaj jest ona umieszczona w gąbczastej osłonie, w zagłębieniu nad prawym nadkolem.
8. Inspekcja wizualna: Po uzyskaniu dostępu, dokładnie obejrzyj obszar wokół pompki. Szukaj śladów wilgoci, zacieków, korozji na złączach lub uszkodzeń mechanicznych obudowy pompki. To pierwszy krok w diagnozie.

Typowe usterki i ich diagnoza: dlaczego zamek nie działa?

Z mojego doświadczenia wynika, że problemy z centralnym zamkiem w Audi A4 B5 najczęściej wynikają z kilku powtarzających się usterek. Oto jak je zdiagnozować:

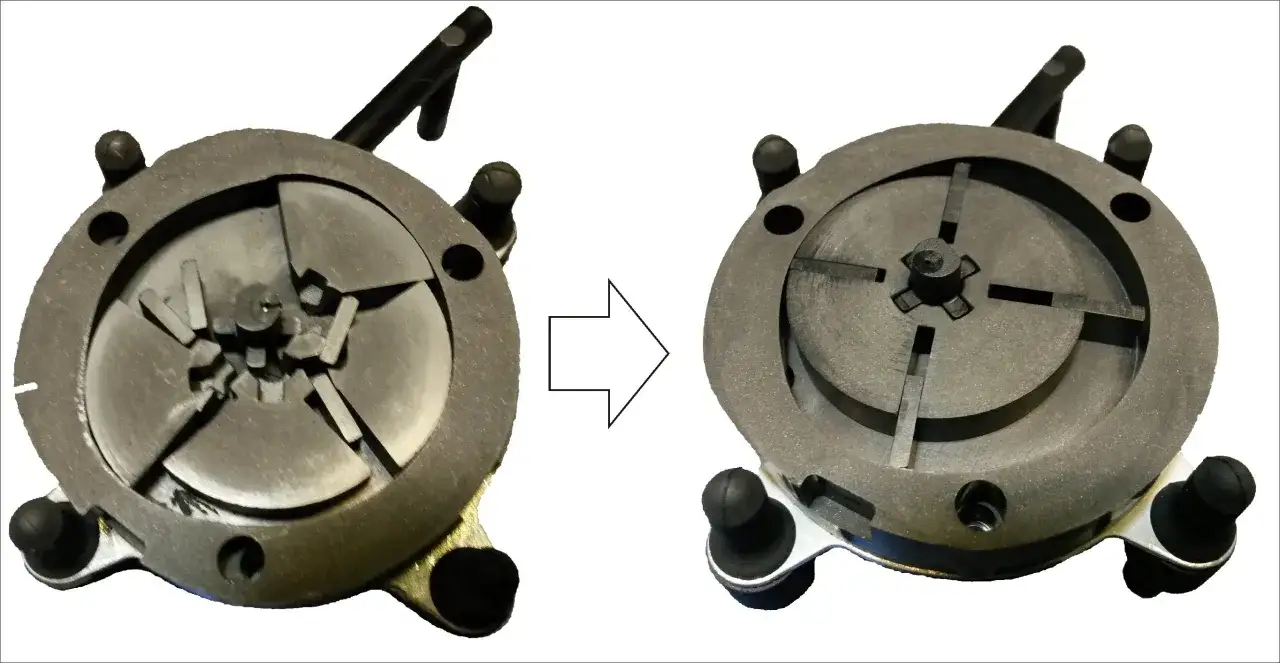

• Uszkodzenie wirnika pompki: To chyba najbardziej powszechna usterka. Wewnątrz pompki znajduje się grafitowy wirnik, który z czasem pęka. Objawem jest to, że słyszysz pracę silniczka pompki (charakterystyczne buczenie), ale zamki nie reagują. Pompka próbuje wytworzyć ciśnienie lub podciśnienie, ale uszkodzony wirnik uniemożliwia to. Diagnoza jest prosta: po demontażu pompki i otwarciu jej obudowy (zazwyczaj na zatrzaski), od razu zobaczysz pęknięty wirnik. Wymiana samego wirnika jest możliwa i często tańsza niż zakup całej nowej pompki.

• Zalanie modułu: Ze względu na niskie umiejscowienie w bagażniku, pompka jest narażona na zalanie wodą. Może to nastąpić w wyniku nieszczelności uszczelek bagażnika, tylnych lamp, a nawet pęknięć w karoserii. Objawy są różne od całkowitego braku reakcji zamków, przez ich chaotyczne działanie, aż po problemy z innymi funkcjami sterowanymi przez ten moduł (np. oświetlenie wnętrza). Diagnoza polega na dokładnym obejrzeniu płytki elektronicznej wewnątrz pompki po jej otwarciu. Szukaj śladów korozji, osadów, spalenizny na ścieżkach lub elementach elektronicznych. Czasami wystarczy wyczyścić płytkę specjalnym preparatem do elektroniki i wysuszyć, ale w zaawansowanych przypadkach konieczna jest wymiana modułu.

• Nieszczelności w układzie pneumatycznym: Jeśli pompka działa, słyszysz jej pracę, a zamki reagują tylko częściowo lub z opóźnieniem, przyczyną mogą być nieszczelności. Pęknięte, przetarte lub rozłączone przewody pneumatyczne prowadzą do ucieczki ciśnienia/podciśnienia. Objawem jest często brak reakcji jednego konkretnego zamka (np. drzwi pasażera) lub długie "buczenie" pompki, która próbuje nadrobić ubytek ciśnienia. Diagnoza wymaga cierpliwości należy wizualnie sprawdzić wszystkie przewody pneumatyczne, prowadzące od pompki do poszczególnych zamków. Możesz również użyć wody z mydłem po włączeniu pompki, pęcherzyki powietrza wskażą miejsce nieszczelności.

• Awarie elektroniki (inne niż zalanie): Rzadziej, ale zdarzają się uszkodzenia na samej płytce sterującej, takie jak zimne luty, spalony tranzystor czy uszkodzony przekaźnik. Objawy są podobne do zalania nieregularne działanie lub całkowity brak reakcji. Diagnoza jest trudniejsza i często wymaga wiedzy elektronicznej oraz multimetru do sprawdzenia ciągłości ścieżek i działania komponentów. W takich przypadkach, jeśli nie czujesz się na siłach, warto rozważyć wymianę całego modułu pompki na sprawny używany (pamiętaj, że zazwyczaj nie wymaga to kodowania, jeśli numery części są takie same).

Montaż uniwersalnego sterownika: dodaj zdalne sterowanie do swojego Audi

Jeśli Twoje Audi A4 B5 nie posiada zdalnego sterowania centralnym zamkiem lub fabryczny pilot przestał działać, podłączenie uniwersalnego sterownika to świetne i stosunkowo proste rozwiązanie. Pamiętaj, że system w A4 B5 jest sterowany masą, co upraszcza sprawę. Oto, jak to zrobić:

1. Identyfikacja kabli

   Kluczowym krokiem jest znalezienie właściwych przewodów sterujących otwieraniem i zamykaniem zamków. Będziemy pracować bezpośrednio przy kostce podłączonej do pompki centralnego zamka. Musimy znaleźć przewody, które po podaniu na nie sygnału masy (czyli minusa) spowodują odpowiednią reakcję.

   • Typowe kolory: Z mojego doświadczenia wynika, że najczęściej przewodem odpowiedzialnym za otwieranie jest zielono-niebieski, a za zamykanie szaro-brązowy. Pamiętaj jednak, że kolory mogą się różnić w zależności od rocznika i wersji auta, dlatego konieczna jest weryfikacja!
   • Weryfikacja próbnikiem napięcia: Podłącz próbnik napięcia do masy (np. do karoserii). Następnie, delikatnie dotykaj końcówką próbnika poszczególnych pinów w kostce pompki. Gdy trafisz na właściwy przewód, zamek powinien zareagować (otworzyć lub zamknąć się). Zidentyfikuj w ten sposób przewód "otwórz" i "zamknij".
   • Zasilanie uniwersalnego sterownika: Będziesz potrzebował stałego plusa (12V) i masy. Masę możesz wziąć bezpośrednio z karoserii. Plus znajdziesz w tej samej kostce pompki poszukaj grubszego przewodu, na którym jest stałe 12V (sprawdź multimetrem).

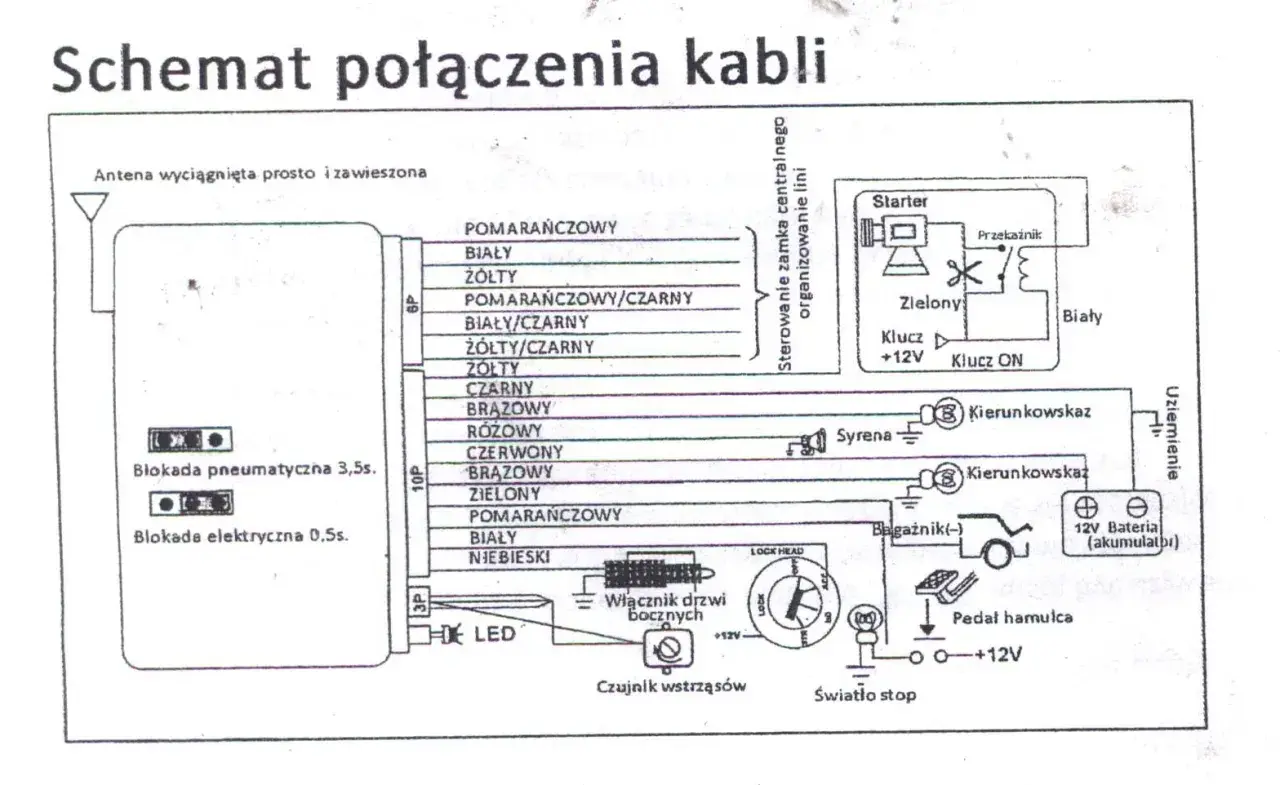

2. Schemat podłączenia

   Uniwersalne sterowniki zazwyczaj mają podobne schematy. Skupmy się na najważniejszych połączeniach:

   • Zasilanie modułu uniwersalnego:
     • Przewód czerwony (plus 12V) z uniwersalnego sterownika podłącz do stałego plusa (12V) w kostce pompki Audi.
     • Przewód czarny (masa) z uniwersalnego sterownika podłącz do masy (np. do karoserii lub przewodu masowego w kostce).
   • Sterowanie zamkiem (sygnały masowe):
     • Zazwyczaj uniwersalny sterownik ma dwa przewody sterujące zamkiem: jeden do otwierania, drugi do zamykania. Często są one w kolorach białym, żółtym, pomarańczowym (lub ich kombinacjach).
     • Większość uniwersalnych sterowników ma wyjścia przekaźnikowe, które można skonfigurować jako sterowanie masą. Musisz podłączyć przewód "otwórz" z uniwersalnego sterownika do zidentyfikowanego przewodu "otwórz" w kostce pompki Audi.
     • Analogicznie, przewód "zamknij" z uniwersalnego sterownika podłącz do zidentyfikowanego przewodu "zamknij" w kostce pompki Audi.
     • Upewnij się, że konfiguracja wyjść w uniwersalnym sterowniku jest ustawiona na sterowanie masą (zazwyczaj wymaga to przecięcia lub połączenia odpowiednich pętli przewodów w module uniwersalnym sprawdź instrukcję swojego sterownika!).
   • Podłączenie kierunkowskazów (opcjonalne, ale zalecane):
     • Uniwersalny sterownik ma zazwyczaj dwa przewody (np. żółte lub brązowe) do podłączenia kierunkowskazów.
     • Znajdź przewody zasilające lewy i prawy kierunkowskaz w wiązce przewodów bagażnika (często w okolicy tylnych lamp). Możesz to zrobić za pomocą próbnika napięcia, włączając kierunkowskaz i szukając pulsującego plusa.
     • Podłącz jeden przewód z modułu uniwersalnego do przewodu lewego kierunkowskazu, a drugi do przewodu prawego kierunkowskazu.

3. Przeczytaj również: Jak opuścić koło zapasowe VW Caddy? Szybki poradnik krok po kroku

   Estetyka instalacji

   Po wykonaniu wszystkich połączeń, zadbaj o ich estetykę i bezpieczeństwo. Użyj koszulek termokurczliwych lub taśmy izolacyjnej, aby zabezpieczyć wszystkie połączenia przed zwarciem i wilgocią. Przewody poprowadź w sposób, który nie będzie kolidował z tapicerką i innymi elementami. Centralkę uniwersalnego sterownika zamocuj w bezpiecznym miejscu, najlepiej za tapicerką, tak aby nie była narażona na uszkodzenia mechaniczne czy wilgoć. Ja często używam do tego opasek zaciskowych lub dwustronnej taśmy montażowej.

Testowanie i unikanie błędów: co zrobić po montażu?

Po zakończeniu montażu lub naprawy, kluczowe jest dokładne przetestowanie działania centralnego zamka, zanim złożysz całą tapicerkę. Sprawdź każdą funkcję: otwieranie, zamykanie, działanie z pilota (jeśli montowałeś uniwersalny sterownik), a także reakcję każdego zamka indywidualnie (drzwi, bagażnik, wlew paliwa). Upewnij się, że wszystkie drzwi i klapy reagują prawidłowo i w tym samym czasie.

Oto najczęstsze błędy i wskazówki, jak je zdiagnozować:

• Brak reakcji na pilota/przycisk:
  • Sprawdź zasilanie uniwersalnego sterownika (czy dochodzi plus i masa).
  • Sprawdź poprawność podłączenia przewodów sterujących (czy są wpięte w odpowiednie przewody "otwórz" i "zamknij" w kostce pompki).
  • Upewnij się, że w uniwersalnym sterowniku wybrano prawidłowy tryb sterowania (masa).
  • Sprawdź bezpieczniki (zarówno w samochodzie, jak i ewentualnie w samym module uniwersalnym).
• Zamki otwierają się, ale nie zamykają (lub odwrotnie):
  • Prawdopodobnie zamieniłeś przewody "otwórz" i "zamknij" przy podłączaniu do pompki, lub jeden z nich jest źle podłączony.
  • Sprawdź ponownie identyfikację przewodów za pomocą próbnika napięcia.
• Pompka buczy długo, ale zamki nie reagują lub reagują słabo:
  • Wskazuje to na nieszczelności w układzie pneumatycznym lub uszkodzony wirnik pompki. Wróć do sekcji diagnozy i dokładnie sprawdź przewody oraz samą pompkę.
• Nie działają kierunkowskazy po podłączeniu uniwersalnego sterownika:
  • Sprawdź poprawność podłączenia przewodów kierunkowskazów do wiązki samochodu.
  • Upewnij się, że przewody z modułu uniwersalnego nie są zwarte.

Na koniec, po upewnieniu się, że wszystko działa bez zarzutu, warto pomyśleć o zabezpieczeniu modułu pompki przed przyszłym zalaniem. Upewnij się, że wszystkie uszczelki bagażnika i tylnych lamp są szczelne. Możesz również rozważyć umieszczenie pompki w dodatkowej, szczelnej obudowie lub podniesienie jej nieco wyżej, jeśli jest to możliwe, aby zminimalizować ryzyko kontaktu z wodą.
