Montaż centralki zamka Opel Astra G: Poradnik krok po kroku

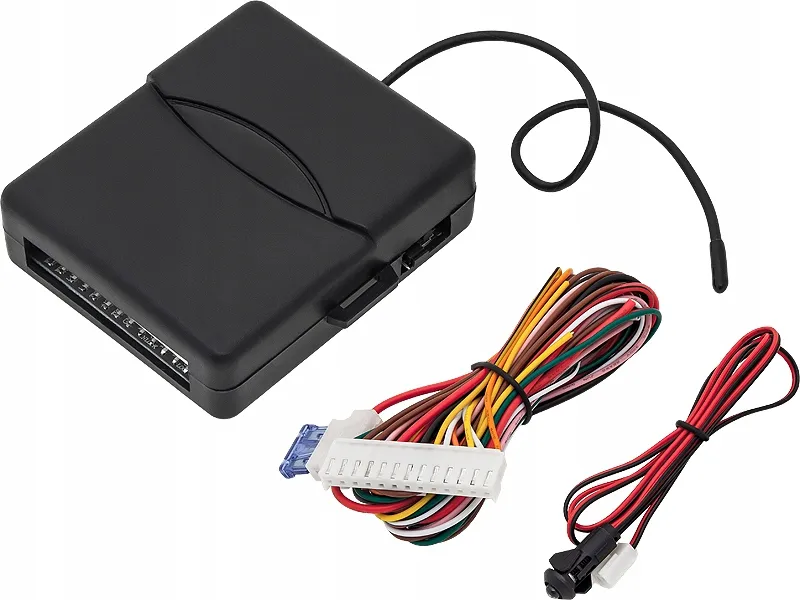

Ten przewodnik krok po kroku pokaże Ci, jak samodzielnie podłączyć uniwersalny sterownik centralnego zamka w Oplu Astrze G. Dowiesz się, jak zidentyfikować kluczowe przewody, bezpiecznie wykonać połączenia i skonfigurować system, aby cieszyć się wygodą zdalnego sterowania. Jako Mateusz Pawłowski, postaram się przekazać Ci moją wiedzę w sposób jak najbardziej przystępny, bazując na doświadczeniu z podobnymi instalacjami.

Zanim zaczniesz: Przygotuj się do montażu sterownika centralnego zamka

Zacznijmy od podstaw. Ten przewodnik ma za zadanie przeprowadzić Cię przez proces montażu uniwersalnego sterownika radiowego do fabrycznego centralnego zamka w Oplu Astrze G. Niezależnie od tego, czy Twoja Astra G posiada już centralny zamek sterowany z kluczyka, czy jest to wersja podstawowa bez pilota, celem jest dodanie funkcji zdalnego sterowania. To naprawdę wygodne rozwiązanie, które znacząco podnosi komfort użytkowania samochodu.

Kluczową informacją, którą musisz przyswoić na samym początku, jest to, że fabryczny centralny zamek w Oplu Astrze G jest sterowany masą, czyli impulsem ujemnym. Co to oznacza w praktyce? To, że aby zamek zadziałał (otworzył się lub zamknął), należy na odpowiedni przewód podać krótkotrwały sygnał ujemny (masę). Jest to fundamentalna zasada działania, którą musi obsługiwać Twój uniwersalny sterownik. Upewnij się, że wybrany przez Ciebie moduł ma możliwość konfiguracji do pracy w tym trybie to absolutnie kluczowe dla jego poprawnego działania.

Zanim zabierzesz się do pracy, przygotuj sobie wszystkie niezbędne narzędzia i materiały. Usprawni to proces i pozwoli uniknąć niepotrzebnych przerw. Oto lista, którą zawsze mam pod ręką przy takich projektach:

• Ściągacz do izolacji i cążki: Niezbędne do precyzyjnego przygotowania przewodów.
• Wkrętaki (płaski i krzyżakowy): Do demontażu elementów wnętrza.
• Próbnik napięcia lub multimetr: To Twój najlepszy przyjaciel! Służy do identyfikacji przewodów i weryfikacji napięć. Bez niego ani rusz, jeśli chcesz uniknąć błędów.
• Taśma izolacyjna: Do bezpiecznego i estetycznego zabezpieczania połączeń. Polecam dobrej jakości taśmę materiałową.
• Szybkozłączki (tzw. "scotchlok") lub lutownica z cyną: Szybkozłączki są prostsze w użyciu, ale lutowanie zapewnia trwalsze i pewniejsze połączenie. Wybór należy do Ciebie, ale ja osobiście preferuję lutowanie.

Gdzie szukać przewodów? Znajdowanie kluczowych punktów instalacji

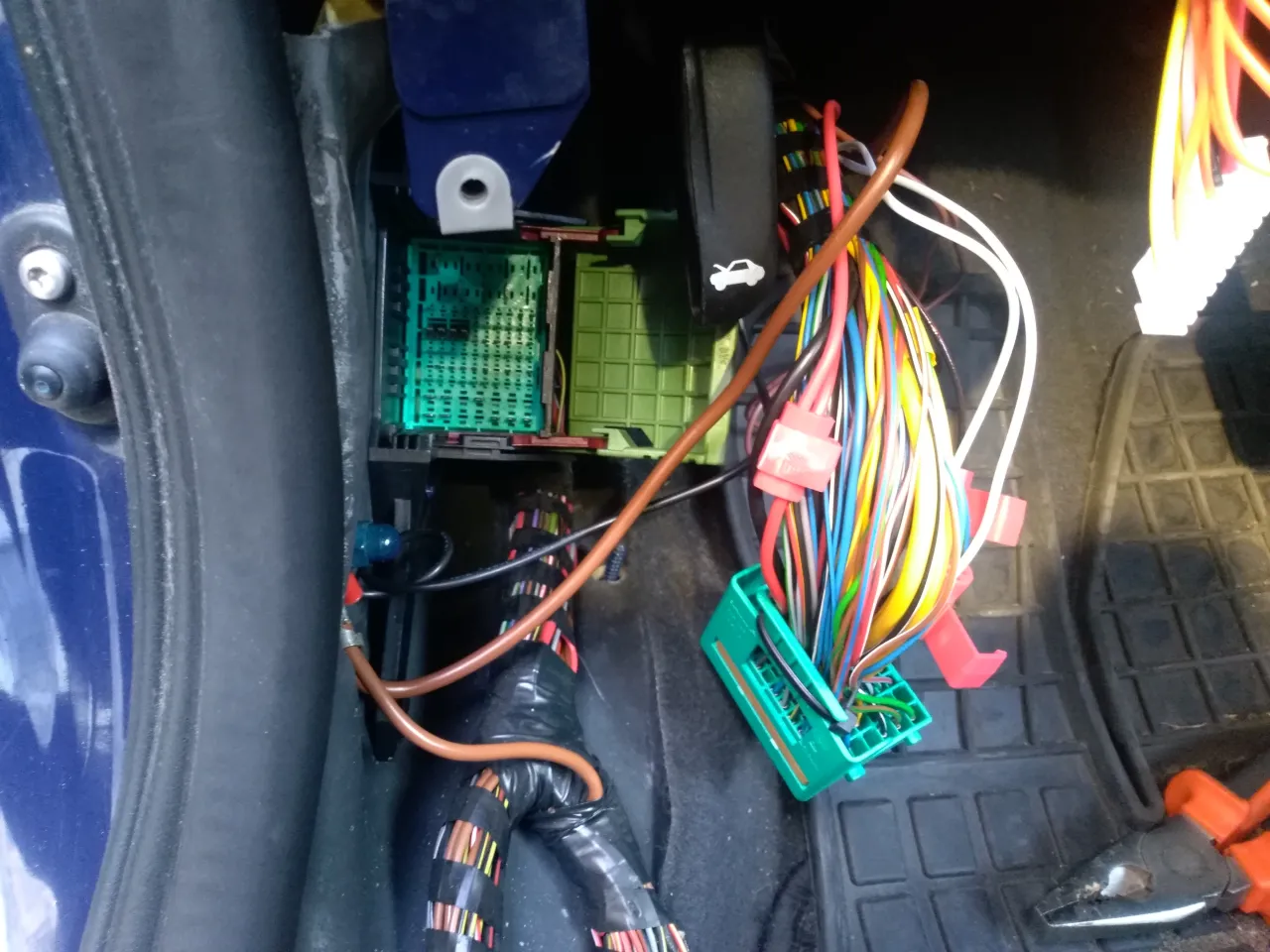

1. Pierwszym krokiem jest uzyskanie dostępu do wiązki kabli. W Oplu Astrze G najważniejsze przewody znajdują się najczęściej w lewym progu lub w słupku A po stronie kierowcy. Aby się do nich dostać, musisz bezpiecznie zdemontować plastikową osłonę lewego progu oraz osłonę przy nogach kierowcy. Zazwyczaj są one mocowane na zatrzaski i kilka wkrętów.
2. Pamiętaj, aby wykonywać te czynności z dużą ostrożnością. Plastikowe elementy wnętrza, zwłaszcza starsze, mogą być kruche. Używaj odpowiednich narzędzi do podważania, aby nie uszkodzić zaczepów ani nie porysować elementów.

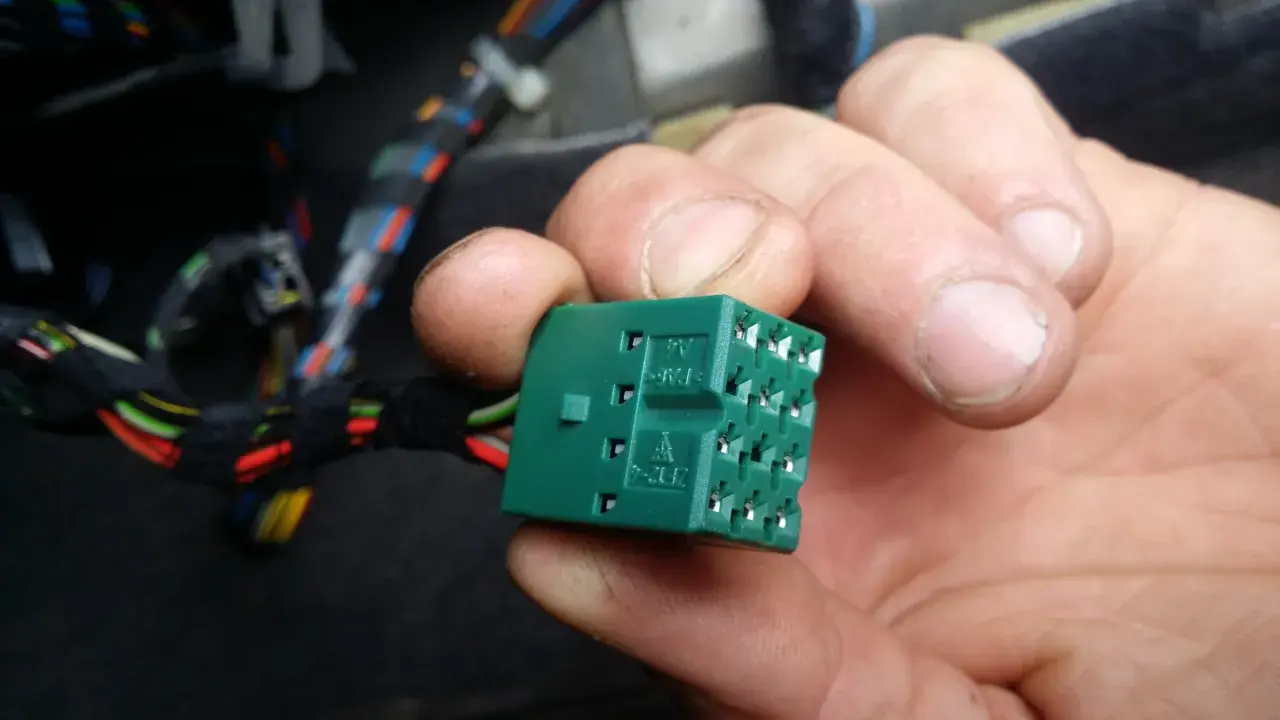

3. Po demontażu osłon, Twoim oczom ukaże się wiązka kabli. To właśnie w tych miejscach w lewym progu i słupku A będziemy szukać najważniejszych przewodów do podłączenia sterownika.

Wiązki kabli w progu Astry G są dość obszerne, ale kilka kolorów powinno od razu przyciągnąć Twoją uwagę. Typowo, przewody sterujące centralnym zamkiem to brązowo-czerwony (odpowiedzialny za zamykanie) i brązowo-biały (do otwierania). Do zasilania sterownika będziemy potrzebować stałego plusa, który najczęściej znajdziesz na grubym czerwonym przewodzie. Jeśli chcesz podłączyć sygnalizację kierunkowskazami, szukaj przewodów czarno-białego i czarno-zielonego. Pamiętaj jednak, że kolory mogą się nieznacznie różnić w zależności od rocznika czy wersji wyposażenia, dlatego zawsze należy je zweryfikować za pomocą multimetru.

1. Teraz przechodzimy do najważniejszego etapu precyzyjnej identyfikacji przewodów za pomocą multimetru lub próbnika napięcia. Podłącz masę multimetru do karoserii samochodu.
2. Aby znaleźć stały plus (+), szukaj przewodu, na którym multimetr wskaże około 12V niezależnie od położenia kluczyka w stacyjce. Najczęściej jest to gruby czerwony przewód.
3. Następnie zlokalizuj przewody sterujące centralnym zamkiem. Podłącz próbnik do masy i dotykaj nim kolejno przewodów. Gdy trafisz na przewód sterujący, centralny zamek powinien zareagować (zamknąć się lub otworzyć). Zidentyfikuj w ten sposób przewód do zamykania (brązowo-czerwony) i do otwierania (brązowo-biały). Pamiętaj, że szukamy przewodów, które po podaniu na nie masy (ujemnego impulsu) wywołają reakcję zamka.
4. Ten krok jest absolutnie kluczowy dla bezpieczeństwa i poprawności całej instalacji. Poświęć mu tyle czasu, ile potrzeba, i upewnij się, że każdy przewód został poprawnie zidentyfikowany.

Podłączamy sterownik: Precyzyjny schemat i kolory kabli

Zacznijmy od zasilania centralki. Stały plus (+) z uniwersalnego sterownika podłącz do grubego czerwonego przewodu, który zidentyfikowałeś wcześniej (najczęściej przy stacyjce lub w wiązce idącej do skrzynki bezpieczników). Masę (-) z centralki podłącz do metalowego elementu karoserii samochodu upewnij się, że jest to dobre, czyste połączenie. Zawsze zalecam użycie dodatkowego bezpiecznika na przewodzie zasilającym sterownik, aby dodatkowo zabezpieczyć instalację pojazdu. Bezpieczne połączenie zasilania to podstawa stabilnej pracy systemu.

Teraz czas na przewody sterujące zamkiem. Z uniwersalnego sterownika wyjdą dwa przewody odpowiedzialne za zamykanie i otwieranie. Podłącz je odpowiednio: przewód zamykający z centralki do zidentyfikowanego wcześniej brązowo-czerwonego przewodu w samochodzie, a przewód otwierający z centralki do brązowo-białego przewodu. Pamiętaj, że te połączenia muszą dostarczać impuls masy (ujemny), zgodnie z typem sterowania w Astrze G. Jeśli sterownik ma wyjścia przekaźnikowe, podłącz te, które po zwarciu do masy wysyłają impuls ujemny.

Jeśli Twój sterownik ma funkcję sygnalizacji kierunkowskazami, podłącz wyjścia z centralki do przewodów czarno-białego i czarno-zielonego w samochodzie. Te przewody znajdziesz zazwyczaj w tej samej wiązce w progu. Bardzo ważne jest, aby przy podłączaniu kierunkowskazów użyć diod prostowniczych (np. 1N4007) na każdym przewodzie. Dioda powinna być wpięta szeregowo, tak aby prąd płynął tylko w jednym kierunku od sterownika do kierunkowskazów. Zapobiegnie to problemom z instalacją elektryczną pojazdu, takim jak np. świecenie się wszystkich kierunkowskazów jednocześnie.

Jak już wspomniałem, fabryczny centralny zamek w Oplu Astrze G jest sterowany masą (impulsem ujemnym). Jest to kluczowa informacja przy konfiguracji uniwersalnego sterownika. Większość uniwersalnych centralek posiada zworki (jumpery), które pozwalają na wybór typu sterowania (plus, minus, pneumatyczne). Musisz upewnić się, że Twój sterownik jest ustawiony na tryb sterowania "minusem". Dokładny sposób konfiguracji znajdziesz w instrukcji obsługi konkretnego sterownika, ale zazwyczaj polega to na odpowiednim ułożeniu zworek lub przecięciu/zwarciu pętli przewodów.

Dodatkowe funkcje sterownika: Rozszerz możliwości swojego centralnego zamka

Wiele uniwersalnych sterowników oferuje dodatkowe funkcje, takie jak otwieranie klapy bagażnika z pilota. Jeśli Twój sterownik ma takie wyjście, możesz je podłączyć. Pamiętaj jednak, że zależy to również od tego, czy Twoja Astra G posiada elektryczny mechanizm otwierania bagażnika. Jeśli tak, poszukaj dedykowanego przewodu elektromagnesu bagażnika (często w wiązce idącej do tylnej części samochodu) i podłącz do niego wyjście z centralki. Wymaga to dodatkowej weryfikacji schematu elektrycznego samochodu.

Niektóre zaawansowane sterowniki posiadają również wyjście do domykania szyb. Jeśli Twoja Astra G wyposażona jest w moduł komfortu dla szyb (czyli szyby domykają się po dłuższym przytrzymaniu kluczyka w zamku), możesz spróbować podłączyć to wyjście z centralki do odpowiedniego przewodu w systemie sterowania szybami. Zazwyczaj jest to impuls ujemny, podawany na krótki czas. To już jednak bardziej zaawansowana modyfikacja i wymaga dokładnego przestudiowania schematów elektrycznych samochodu.

• Po podłączeniu wszystkich przewodów, pomyśl o bezpiecznym i dyskretnym miejscu do zamontowania centralki sterownika.
• Sprawdzone lokalizacje to: za deską rozdzielczą (np. w okolicach radia), pod wykładziną w okolicy progu (gdzie podłączałeś przewody) lub w pobliżu skrzynki bezpieczników. Ważne, aby centralka była łatwo dostępna w razie potrzeby, ale jednocześnie niewidoczna i zabezpieczona przed wilgocią czy uszkodzeniami mechanicznymi.
• Podkreślam konieczność solidnego zamocowania centralki, np. za pomocą opasek zaciskowych lub dwustronnej taśmy montażowej. Unikniesz w ten sposób jej przemieszczania się, stukania podczas jazdy i potencjalnych zakłóceń w działaniu.

Testy i finalizacja: Upewnij się, że wszystko działa bez zarzutu

1. Zanim zaczniesz testować działanie zamka, musisz zaprogramować piloty do nowo zainstalowanej centralki.
2. Dokładna procedura programowania zawsze znajduje się w instrukcji obsługi konkretnego sterownika, dlatego miej ją pod ręką. Zazwyczaj polega to na naciśnięciu małego przycisku na centralce (tzw. "learning button") i następnie wciśnięciu odpowiednich przycisków na pilocie w określonej sekwencji.
3. Jeśli po programowaniu pilot nie reaguje, sprawdź zasilanie sterownika (plus i masa), a także baterię w pilocie i powtórz procedurę programowania.

1. Kiedy piloty są już zaprogramowane, przejdź do systematycznej procedury testowania. Sprawdź działanie zamka we wszystkich drzwiach zarówno zamykanie, jak i otwieranie. Upewnij się, że wszystkie siłowniki działają poprawnie i drzwi reagują na sygnał z pilota.
2. Zweryfikuj również aktywację kierunkowskazów (czy migają po zamknięciu/otwarciu) oraz wszelkich dodatkowych funkcji, które podłączyłeś, np. otwieranie bagażnika czy domykanie szyb.

Po upewnieniu się, że wszystko działa bez zarzutu, przejdź do finalizacji. Absolutnie konieczne jest prawidłowe zaizolowanie wszystkich połączeń. Użyj do tego dobrej jakości taśmy izolacyjnej lub koszulek termokurczliwych. To zapobiegnie zwarciom, które mogłyby uszkodzić instalację elektryczną samochodu. Następnie, estetycznie ułóż i zabezpiecz przewody, aby nie wisiały luźno i nie były narażone na przetarcia. Na koniec, ostrożnie zamontuj z powrotem wszystkie zdemontowane elementy wnętrza samochodu, upewniając się, że wszystkie zatrzaski i wkręty są na swoim miejscu.

Coś poszło nie tak? Rozwiązujemy najczęstsze problemy z montażem

Nawet przy najlepszych chęciach, czasem coś może pójść nie tak. Oto najczęstsze problemy i sposoby ich rozwiązania:

• Brak reakcji na pilota:
  • Sprawdź, czy sterownik ma prawidłowe zasilanie (stały plus i masa). Użyj multimetru.
  • Upewnij się, że bateria w pilocie nie jest rozładowana.
  • Zweryfikuj procedurę programowania pilota być może coś zostało pominięte lub wykonane nieprawidłowo.

Jeśli zamek działa odwrotnie, tzn. przycisk "zamykanie" otwiera drzwi, a "otwieranie" je zamyka, rozwiązanie jest proste. Musisz zamienić miejscami przewody sterujące (brązowo-czerwony z brązowo-białym) podłączone do centralki. To częsty błąd, który łatwo skorygować.

Słyszysz "cykanie" przekaźnika w centralce, ale zamek nie reaguje? To najczęściej wskazuje na błędnie zidentyfikowane przewody sterujące w samochodzie lub nieprawidłowe ustawienie typu sterowania w centralce (np. ustawione na "plus" zamiast na "minus"). Wróć do etapu identyfikacji przewodów i upewnij się, że sterownik jest skonfigurowany do pracy z impulsem ujemnym.

• Brak sygnalizacji kierunkowskazami:
  • Sprawdź poprawność podłączenia przewodów z centralki do przewodów kierunkowskazów w samochodzie.
  • Zweryfikuj stan bezpieczników w samochodzie być może któryś został przepalony.
  • Upewnij się, że diody prostownicze (jeśli ich użyłeś) są podłączone prawidłowo i we właściwym kierunku.
